使用例
使用例をご紹介します。
選定システムからあなたの現場に
最適な仕様をお選びください。

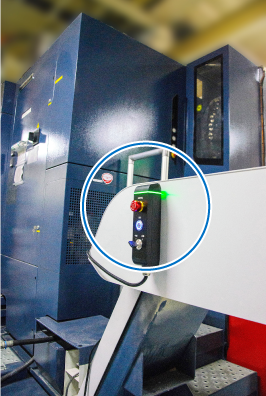

使用例01
生産ラインの非常停止に
特徴

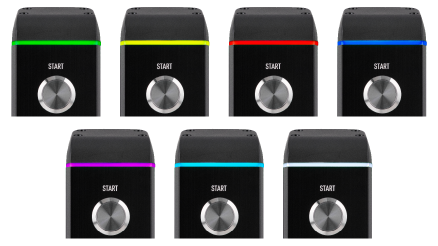

シンプルな非常停止。全周に入ったLEDラインで状態を遠くからでも確認できます。
ケーブルの出す方向、止める方向、印字の向きを変えることで、さまざまな場所に取りつけることが可能です。
ねじで固定することで、定位置に配置し、確実にスイッチを押すことができます。
仕様
ケーブル向き：下（左） 表示灯：あり
スイッチ数：1つ
ボタン：非常停止スイッチ
刻印：非常停止
ケーブル長さ：2m
取りつけ方法：ねじ固定／1列タイプ
商品品番
GBOX-B-PL-B1-1EMS-JN-2M-F1 （ケーブル下向き）
GBOX-L-PL-B1-1EMS-JN-2M-F1 （ケーブル左向き）
使用例02
使用頻度の高いスイッチをスイッチボックスにして作業改善
特徴
機械の「運転・停止」など操作頻度が高いボタンを、スイッチボックスでも操作可能に。
操作パネルなどで、どこにボタンがあるか分からない。手袋をしていてパネルボタンを押しにくい場合に。
操作盤のボタンを押すことが減り、操作盤の汚れや破損を減らします。

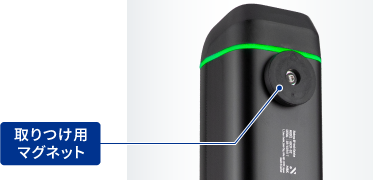

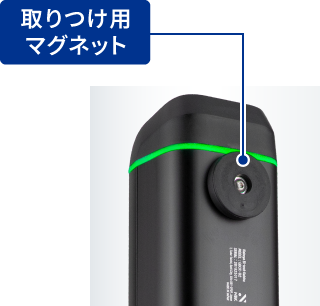

取りつけはマグネット方式で、簡単に脱着可能。作業者に合わせ希望の位置に取りつけることが可能。
仕様
ケーブル向き：右 表示灯：なし
スイッチ数：2つ
ボタン：押ボタンスイッチ（青） 刻印：運転
ボタン：押ボタンスイッチ（赤） 刻印：停止
ケーブル長さ：2m
取りつけ方法：マグネットタイプ
商品品番
GBOX-R-N-B2-1SB-JA-2SR-JD-2M-M

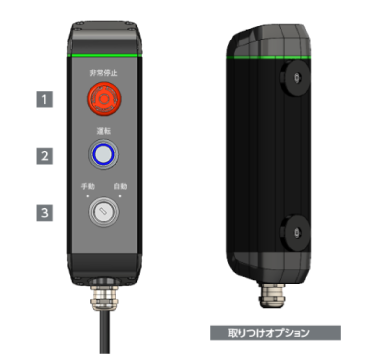

使用例03
キースイッチで、ロボット作業の「手動ー自動」の切り替えを簡単に
安全性向上
特徴
キースイッチで「手動ー自動」を切り替え。キーを持って入ることで人が柵の中にいる時に「自動」に切り替わることを防ぎます。
ロボットを動かす際は、キーで「自動」に切り替えた後、タッチスイッチで起動。
タッチスイッチはオルタネイト式を選ぶと、ロボットが動いている間ボタンの色が変わるため、目視で状態を確認出来ます。
異常が発生した際は、手元の非常停止や、金網に引っかけたり、アルミフレームに取りつけた非常停止でどこからでも停止可能。
仕様01
ケーブル向き：下 表示灯：あり
スイッチ数：3つ
ボタン：非常停止スイッチ
刻印：EMERGENCY STOP
ボタン：タッチスイッチ（青）（オルタネイト）
刻印：START
ボタン：キースイッチ
刻印：MANUAL - AUTO
ケーブル長さ：10m
取りつけ方法：マグネットタイプ
商品品番
GBOX-B-PL-B3-1EMS-EN-2TA3-EC-3KL2-
EQ-10M-M
仕様02
ケーブル向き：下 表示灯：あり
スイッチ数：1つ
ボタン：非常停止スイッチ
刻印：EMERGENCY STOP
ケーブル長さ：10m
取りつけ方法：フックタイプ
商品品番
GBOX-B-PL-B1-1EMS-EN-10M-C
