分解図
組立・配線
組立配線済みで納品いたします。
価格
| 表示灯の有無 | スイッチ数 | ||
|---|---|---|---|
| 1個 | 2個 | 3個 | |
| 表示灯なし （ガスケットのみ） |
15,200円～ | 20,900円～ | 27,300円～ |
| 表示灯あり （ガスケット＋LED） |
20,900円～ | 26,600円～ | 33,000円～ |
- ケーブルの長さ、取りつけオプションによって価格は変動します。正式な価格は選定システムでご確認ください。
納期
納期は実動10日目出荷。5個以上の場合はコンタクトセンターへお問い合わせください。
仕様
表示灯
材質・仕上げ
| ガスケット | 表示灯あり | 光拡散シリコーン （乳白色） |
|---|---|---|
| 表示灯なし | シリコーン （青色） |
使用環境
| 温度 | 湿度 | |
|---|---|---|
| 表示灯あり | -5℃～40℃ （凍結がないこと） |
45%RH～85%RH （結露がないこと） |
| 表示灯なし | -5℃～50℃ （凍結がないこと） |

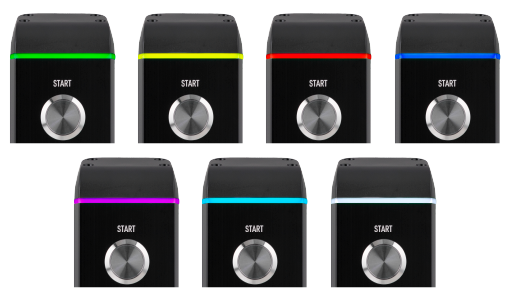

表示灯
| 発光色 | 赤／緑／青（7色） |
|---|---|
| 動作電圧 | DC24V±10% |
| 消費電流 | 各色35mA（最大105mA） |
ボディ
材質・仕上げ
| 本体 | アルミニウム合金／アルマイト処理（つや消し黒） |
|---|---|
| エンドキャップ | PC-ABS |
| ケーブルグランド | 快削黄銅／ニッケルメッキ |
スイッチ
| 種類 | 動作 | 接点 | 照光／非照光 | LED色 | 定格絶縁電圧 | 定格通電電流 | IP保護等級＊1 | |
|---|---|---|---|---|---|---|---|---|
| 押ボタンスイッチ |  |
モーメンタリ | 1a1b | 非照光 | － | DC24V | 3A | IP65 |
| モーメンタリ | 1a | 照光（DC24V） | 赤 | DC24V | 3A | IP65 | ||
| 緑 | ||||||||
| 青 | ||||||||
| 白 | ||||||||
| タッチスイッチ （静電容量式） |
モーメンタリ | 1a | 照光（DC24V） | OFF（ON）：白（橙） | DC24V | 500mA | IP65 | |
| OFF（ON）：緑（赤） | ||||||||
| OFF（ON）：青（赤） | ||||||||
| オルタネイト | 1a | 照光（DC24V） | OFF（ON）：赤（緑） | DC24V | 500mA | IP65 | ||
| OFF（ON）：赤（青） | ||||||||
| OFF（ON）：青（緑） | ||||||||
| 非常停止スイッチ |  |
プッシュロック ターンリセット |
1c | 非照光 | － | DC24V | 3A | IP65 |
| キースイッチ＊2 |  |
90°-2ノッチ 各位置停止（手動） |
1c | 非照光 | － | DC24V | 3A | IP40 |
| セレクタスイッチ |  |
90°-2ノッチ 各位置停止（手動） |
1c | 非照光 | － | DC24V | 3A | IP40 |
＊1：各種スイッチをスイッチボックスに取りつけた場合のIP保護等級です。2つ以上の異なるスイッチを選定した場合は低い方のIP保護等級になります。
＊2：キースイッチには、専用キーが2本付属しています。
刻印
| 日本語 |
|---|
| 運転 |
| 運転準備 |
| 起動 |
| 停止 |
| 入 |
| 切 |
| 原点復帰 |
| 前進 |
| 後退 |
| 上昇 |
| 下降 |
| リセット |
| 非常停止 |
| 切 - 入 |
| 手動 - 自動 |
| 逆転 - 正転 |
| 英語 |
|---|
| OPERATING |
| READY |
| START |
| STOP |
| ON |
| OFF |
| HOMING |
| FORWARD |
| BACKWARD |
| UP |
| DOWN |
| RESET |
| EMERGENCY STOP |
| OFF - ON |
| MANUAL - AUTO |
| REV - FWD |
| 刻印なし |
|---|
| 印字なし |
ケーブル
材質・仕上げ
| スイッチ1／2／3個用 | |
|---|---|
| シールド | なし |
| シース（外被） | PVC（黒） |
性能
| スイッチ1／2個用 | スイッチ3個用 | |
|---|---|---|
| 種類 | 固定用ケーブル VCTF-12C-0.3SQ |
固定用ケーブル VCTF-16C-0.3SQ |
| 導体断面積 | 12×0.3mm2 | 16×0.3mm2 |
| 長さ | 2m／5m／10m | 2m／5m／10m |
| 外径 | 8.3mm±0.2mm | 9.2mm±0.2mm |
| 最小曲げ半径 | 34mm | 37mm |
- ケーブルの先端はバラ線の状態での納品となります。
取りつけオプション
| 種類 | マグネットタイプ | フックタイプ | 引っかけ穴タイプ／ねじ固定1列タイプ | ねじ固定2列タイプ | ||||
|---|---|---|---|---|---|---|---|---|
| 画像 |
|
|
|
|
||||
| 特長 | 強力マグネットでかんたん取りつけ 吸着力：178N |
安全柵などにかけて使えるフック型 | ボルトなどにかけて使えるだるま穴つき 外装部やアルミフレームに固定 |
機器･装置の外装部に固定 2列幅のアルミフレームに対応 |
||||
| 材質・仕上げ | 本体 | ネオジム／TPE（黒） | 本体 | SPCC／カチオン電着塗装（黒） | 本体 | SPCC／カチオン電着塗装（黒） | 本体 | SPCC／カチオン電着塗装（黒） |
| 固定用ねじ | フランジ付きボタンボルト SUSXM7（SUS304相当） |
固定用ねじ | 小頭皿小ねじ スティール 黒色三価クロメート処理 |
固定用ねじ | 小頭皿小ねじ スティール 黒色三価クロメート処理 |
固定用ねじ | 小頭皿小ねじ スティール 黒色三価クロメート処理 |
|
| 取りつけオプション品番 | GOMG-ND | GOBR-C | GOBR-F1 | GOBR-F2 | ||||
- 取りつけオプションは単品でも購入可能です。
スイッチボックスの選定時に取りつけオプションを選択すると、スイッチボックス本体と一緒に購入可能です。
寸法図
スイッチ数：1個
スイッチ数：2個
スイッチ数：3個
スイッチ形状
取りつけオプション
安全に関する注意事項
取り扱いを誤った場合に、傷害を負うか、または本商品および周辺の設備に損害が生じることが想定されます。
以下の注意事項を正しくご理解のうえ、ご使用ください。
- DC24V以下の電圧でご使用ください（AC100V/AC200V機器ではありません）
- 配線は正しく確実に行ってください
- 強い衝撃をあたえたり、傷つけたりしないでください
- 分解・修理・改造はしないでください
-
次の場所での設置、ご使用は避けてください
- 屋外や直射日光（紫外線）があたる場所
- 暖房機器等の近くで高温になる場所
