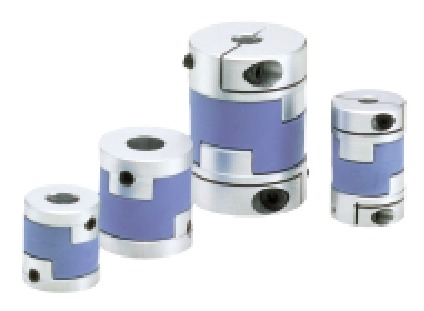

Name: MOL
Brand: 鍋屋バイテック会社
Price: 1720 JPY
Availability: InStock

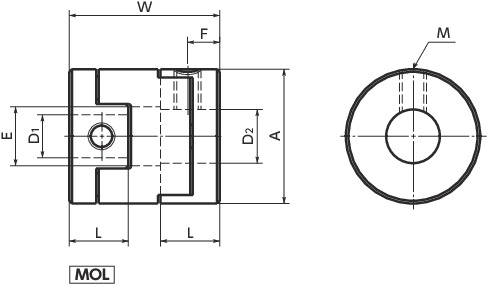

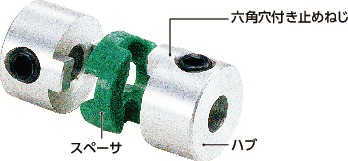

形状図

寸法・CAD・価格

単位 : mm

品番	A	L	W	E	F	M	ねじ締めつけトルク(N・m)	標準軸穴径（寸法許容差H8） D₁-D₂	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	品番チェック	在庫/非在庫
MOL-16	16	7	18	7	3.5	M3	0.7	-	1,720	1,892	CAD	カート	軸穴を選ぶ	在庫品
MOL-20	20	9	23	9	4.5	M4	1.7	-	1,890	2,079	CAD	カート	軸穴を選ぶ	在庫品
MOL-25	25	11	28.2	11	5.5	M5	4	-	2,130	2,343	CAD	カート	軸穴を選ぶ	在庫品
MOL-32	32	12.7	32.7	14.5	6.5	M6	7	-	2,650	2,915	CAD	カート	軸穴を選ぶ	在庫品
MOL-40	40	14	32	17	7	M6	7	-	7,910	8,701	CAD	カート	軸穴を選ぶ	在庫品
MOL-50	50	17	38.2	23	8.5	M8	15	-	9,430	10,373	CAD	カート	軸穴を選ぶ	在庫品
MOL-63	63	21	46.6	28	10.5	M10	30	-	13,200	14,520	CAD	カート	軸穴を選ぶ	在庫品

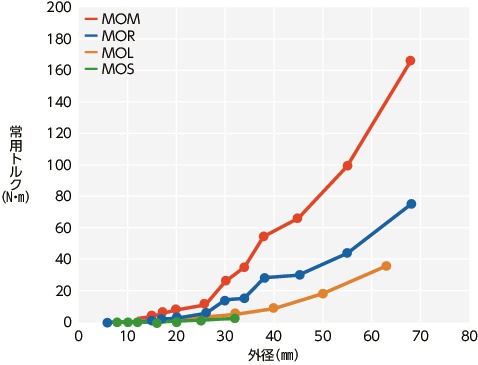

品番	最大軸穴径 (mm)	常用トルク (N・m)^＊1	最大トルク (N・m)^＊1	最高回転数 (min^-1)	慣性モーメント (kg・m²)^＊2	静的ねじりばね定数 (N・m/rad)	許容偏心 (mm)	許容偏角 (°)	質量 (g)^＊2
MOL-16	6.35	0.7	1.4	39000	3.2×10-7	31	1	3	7
MOL-20	8	1.2	2.4	31000	1.0×10-6	60	1.5	3	14
MOL-25	10	2	4	25000	3.0×10-6	140	2	3	27
MOL-32	14	4.5	9	19000	9.5×10-6	280	2.5	3	50
MOL-40	16	9	18	15000	2.3×10-5	540	3	3	80
MOL-50	20	18	36	12000	6.7×10-5	820	3.5	3	150
MOL-63	25	36	72	10000	2.2×10-4	1900	4	3	300

＊1：　負荷変動がなく、一方向回転時の値です。負荷変動が大きい、または正逆運転がある場合は余裕を持ったサイズを選択してください。周囲温度が30℃を超える場合は、常用トルク・最大トルクを下表の温度補正係数で補正してください。MOLの使用可能温度は－20℃～80℃です。詳しくは選定手順をご参照ください。
＊2：　最大軸穴径での値です。

品番	標準軸穴径（寸法許容差H8） D₁-D₂
品番	3	4	5	6	6.35	8	9.525	10	12	14	15	16	18	20	25
MOL-16	●	●	●	●	●	-	-	-	-	-	-	-	-	-	-
MOL-20	-	●	●	●	●	●	-	-	-	-	-	-	-	-	-
MOL-25	-	-	●	●	●	●	●	●	-	-	-	-	-	-	-
MOL-32	-	-	-	-	-	●	-	●	●	●	-	-	-	-	-
MOL-40	-	-	-	-	-	-	-	●	●	●	●	●	-	-	-
MOL-50	-	-	-	-	-	-	-	-	-	●	●	●	●	●	-
MOL-63	-	-	-	-	-	-	-	-	-	-	-	●	●	●	●

●全商品に六角穴付き止めねじ（MOL）が付属しています。
●セットスクリュータイプの軸穴径の寸法許容差はH8です。
●適用軸径の推奨寸法許容差はh6およびh7です。

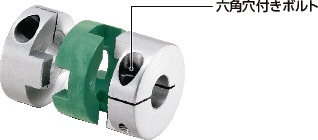

●ハブの一方がセットスクリュータイプ、他方がクランピングタイプの組み合わせのご注文にも応じます。
●軸穴およびキー溝の追加工を行います。追加工サービスをご利用ください。
●カップリングへの軸の挿入量は、取りつけ・メンテナンスをご覧ください。⇒取りつけ・メンテナンス

品番
数量
単価（円・税別）

買い物を続けるカートを見る

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。　　　　　　

品番

BT：標準軸穴径以外の場合の追加工記号
KT：標準キー溝仕様以外の場合の追加工記号
追加工品番や手数料の詳細は「カプリコン軸穴径追加工サービス」をご参照ください。

ご希望の軸穴径を入力し、「品番チェック」ボタンを押してください。

軸穴径(D1)	軸穴径(D2)	品番チェック	価格(円・税別)	購入
mm キー溝	mm キー溝			カート

キー溝追加工

unit:mm
適用軸穴径 D₁D₂					キー溝				キー
					b		t		呼び寸法 b×h
					基準寸法	許容差 (JS9)	基準寸法	許容差	呼び寸法 b×h
6	7				2	±0.0125	1.0	+0.1 0	2×2
8	9	10			3	±0.0125	1.4		3×3
11	12				4	±0.0150	1.8		4×4
13	14	15	16	17	5	±0.0150	2.3		5×5
18	19	20	22		6	±0.0150	2.8		6×6
24	25	28	30		8	±0.0180	3.3	+0.2 0	8×7
32	35	36	38		10	±0.0180	3.3		10×8
40	42	44			12	±0.0215	3.3		12×8
45	48	50			14	±0.0215	3.8		14×9
55					16	±0.0215	4.3		16×10

周囲温度・温度補正係数

周囲温度	温度補正係数
-20℃～30℃	1.00
30℃～40℃	0.80
40℃～60℃	0.70
60℃～80℃	0.55
