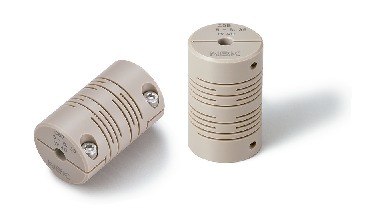

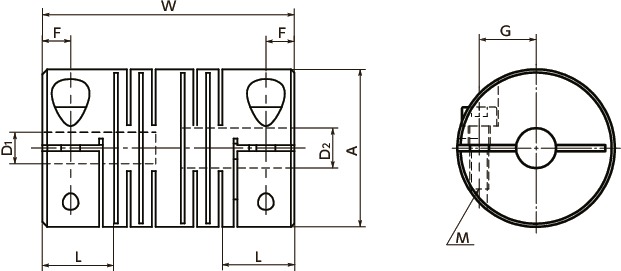

形状図
寸法・CAD・価格
単位 : mm
| 品番 | A | L | W | F | G | M | D1 | D2 | ねじ締めつけ トルク(N・m) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MSXP-25C-W40-5-6.35-SP3 | 25 | 11.4 | 40 | 4.5 | 9 | M3 | 5 | 6.35 | 0.6 | 9,060 | 9,966 | CAD | カート | 在庫品 |
●全商品に六角穴付きボルトが付属しています。
| 品番 | 常用トルク (N・m)＊1 |
最高回転数 (min-1) |
慣性 モーメント (kg・m2)＊2 |
静的ねじり ばね定数 (N・m/rad) |
許容偏心 (mm) |
許容偏角 (°) |
許容エンド プレイ (mm) |
質量 (g)＊2 |
|---|---|---|---|---|---|---|---|---|
| MSXP-25C-W40-5-6.35-SP3 | 1.3 | 6000 | 1.9×10-6 | 50 | 0.3 | 1.2 | ±0.33 | 23 |
＊1： 負荷変動による常用トルクの補正は必要ありません。詳しくは選定手順をご参照ください。
軸穴を選んで品番チェック
品番
- BT： 標準軸穴径以外の場合の追加工記号
- KT： 標準キー溝仕様以外の場合の追加工記号
- 追加工品番や手数料の詳細は「カプリコン軸穴径追加工サービス」をご参照ください。
ご希望の軸穴径を入力し、「品番チェック」ボタンを押してください。
| 軸穴径(D1) | 軸穴径(D2) | 品番チェック | 価格(円・税別) | 購入 |
|---|---|---|---|---|
| mm | mm | カート |
| 適用軸穴径 D1D2 |
キー溝 | キー | |||||||
|---|---|---|---|---|---|---|---|---|---|
| b | t | 呼び寸法 b×h |
|||||||
| 基準寸法 | 許容差 (JS9) |
基準寸法 | 許容差 | ||||||
| 6 | 7 | 2 | ±0.0125 | 1.0 | +0.1 0 |
2×2 | |||
| 8 | 9 | 10 | 3 | ±0.0125 | 1.4 | 3×3 | |||
| 11 | 12 | 4 | ±0.0150 | 1.8 | 4×4 | ||||
| 13 | 14 | 15 | 16 | 17 | 5 | ±0.0150 | 2.3 | 5×5 | |
| 18 | 19 | 20 | 22 | 6 | ±0.0150 | 2.8 | 6×6 | ||
| 24 | 25 | 28 | 30 | 8 | ±0.0180 | 3.3 | +0.2 0 |
8×7 | |
| 32 | 35 | 36 | 38 | 10 | ±0.0180 | 3.3 | 10×8 | ||
| 40 | 42 | 44 | 12 | ±0.0215 | 3.3 | 12×8 | |||
| 45 | 48 | 50 | 14 | ±0.0215 | 3.8 | 14×9 | |||
| 55 | 16 | ±0.0215 | 4.3 | 16×10 | |||||
材質・仕上げ
| MSXP-C-W-SP | |
|---|---|
| 本体 | PEEK（ピーク：ポリエーテルエーテルケトン） |
| 六角穴付きボルト | SUSXM7 |

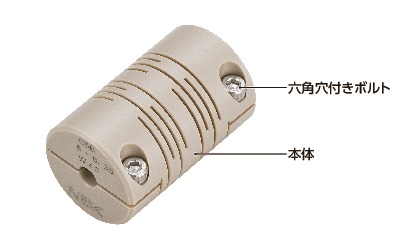

構造
特長
- 円筒材にスリットを入れた完全一体構造の樹脂ばねカップリングです。
- 物理的・電気絶縁性にすぐれたPEEKを採用。
- スリットで形成された板ばねが、偏心・偏角・エンドプレイを許容します。
特性
| MSXP-C-W-SP | |
|---|---|
| バックラッシュ |
◎ |
| 許容ミスアライメント | ○ |
| 電気絶縁性 | ◎ |
| 使用可能温度 | -20℃～120℃ |
用途
高周波電源 / マッチングボックス使用上の注意
Dカット軸への取りつけ
軸は原則として丸軸を使用してください。Dカット軸を使用すると、軸のＤカット面の取りつけ位置によっては、六角穴付きボルトの締めつけにより過剰な負荷がかかりカップリングが破損することがあります。
Ｄカット軸を使用する場合、下図のように軸のDカット面ができる限りカップリングのスリットに掛からないように取りつけてください。
