使用可能な地域
日本、アメリカ、カナダ、中国、韓国、台湾、欧州EPC-200-CCの特長
- EPU-220専用の送受信機です。EPU-220
- PLCとCC-Linkで接続することでEPU-220を最大32台自動一括制御できます。
-
EPC-200-CCの設定は、PCと専用ソフトウェアEPU-COMを使って簡単にできます。EPU-COMは、無料で提供しています。NBKウェブサイトからダウンロードしてください。
（https://lp.nbk1560.com/contact-positioning-unit-2-contents-form-software-epucom.html） - PC接続用のUSBケーブル（長さ：1m）が付属しています。
- DINレールフットを使ってワンタッチでDINレールに取りつけることができます。＊1
＊1： 無線で操作する場合は、制御盤などの金属筐体内への設置を避けてください。無線性能が低下します。
CC-Linkは三菱電機株式会社の登録商標です。
サンプル貸し出しいたします！
ハンドル自動化ユニットを無料で貸し出しいたします。サンプルご希望の場合は、お申し込みフォームからご連絡ください。当社担当者より、内容のご確認および出荷日をご連絡いたします。
＞＞お申し込みフォーム
- ご返却日
貸し出しから2週間後までに、同梱の送り状にてご返却ください。
貸し出し期間の延長も承ります。ご希望の場合は、ご連絡ください。

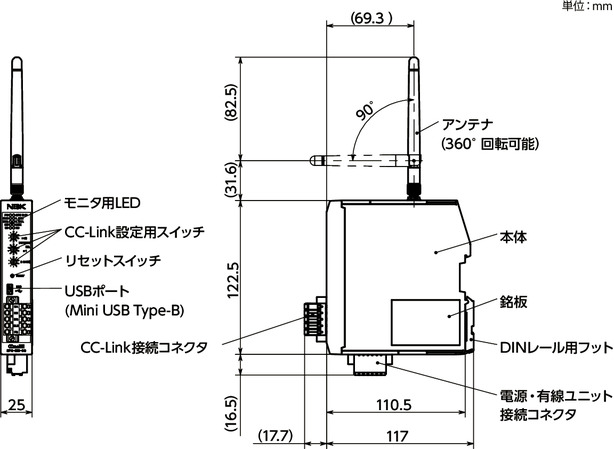

EPC-200-CCの形状図
| 品番 | 質量 （g） |
価格 (円) |
税込 価格 |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|
| EPC-200-CC | 131 | 85,200 | 93,720 | カート | 在庫品 |
EPC-200-CCの材質・仕上げ
| EPC-200-CC | |
|---|---|
| 本体 | ポリアミド(ライトグレー) |
| DINレールフット | スティール 三価クロメート処理 |
2分でわかる！ハンドル自動化ユニット取りつけ・接続方法

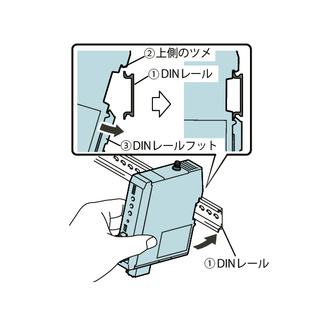

取りつけ
①DINレール（幅35mm）の上側に送受信機の②上側のツメを引っかけます。
③DINレールフットをDINレールに「カチッ」となるまで押しつけます。

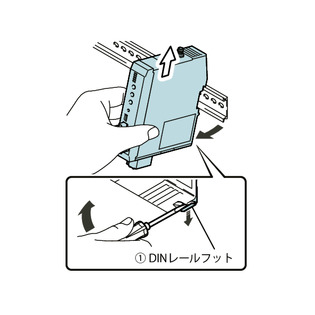

取りはずし
マイナスドライバーなどで①DINレールフットを引き下げます。送受信機を持ち上げて取りはずします。またはDINレール上をスライドさせて取りはずします。
性能
| 電源電圧 | DC24V ± 10%（外部給電） DC 5V ± 5%（USB給電） |
|
| 消費電流 | 30mA | |
| ホスト接続方式 | PLC：CC-Link Ver.2.00＊1 PC：USB2.0 |
|
| ユニット 接続方式 |
無線 | 2.4GHz帯無線通信 |
| 有線 | RS-485（2線式） | |
| 無線到達距離 （参考値） |
屋内 | 60ｍ |
| 屋外 | 1200m | |
| 最大接続数 | 32台 | |
| 使用環境 | 温度 | -5℃ ～ 55℃（凍結がないこと） |
| 湿度 | 20%RH ～ 85%RH（結露がないこと） | |
＊1： EPC-200-CCは、CC-Link Ver.2.00に対応したリモートデバイス局機器です。CC-Link Ver.1.10には対応していません。
