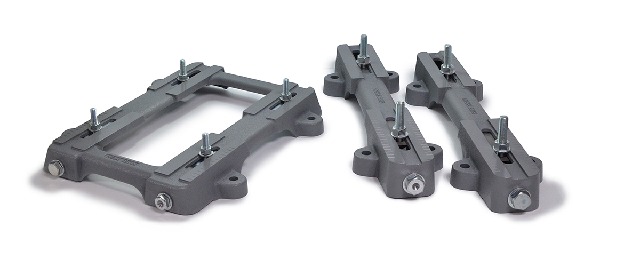

MBA-160M-Lの特長

• ベルト伝動用のモータベース。引張用・調整用の各ボルトを操作することで、ベルトに張力を付与します。

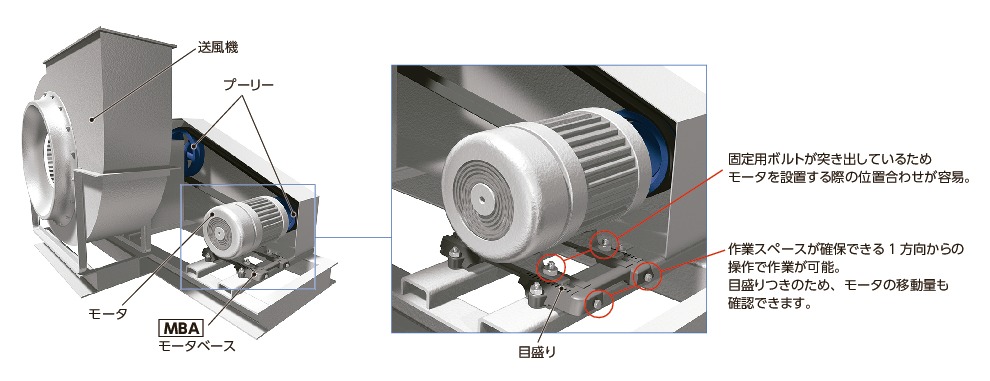

モータの設置が容易

• 固定用ボルトが本体から突き出しているため、モータ設置の際に、モータベースの固定用ボルトとモータの取りつけ穴の位置合わせが容易です。

調整作業が簡単

• 1方向からの操作で、ベルトの張力付与・除荷作業が可能。 狭い装置側からの作業が不要です。
  モータの傾きや移動量がわかる目盛りつき。

コンパクト

• 引張用・調整用の各ボルトは本体に収納されるため、飛び出しません。
  安全でコンパクトな構造です。

MBA-160M-Lの材質・仕上げ

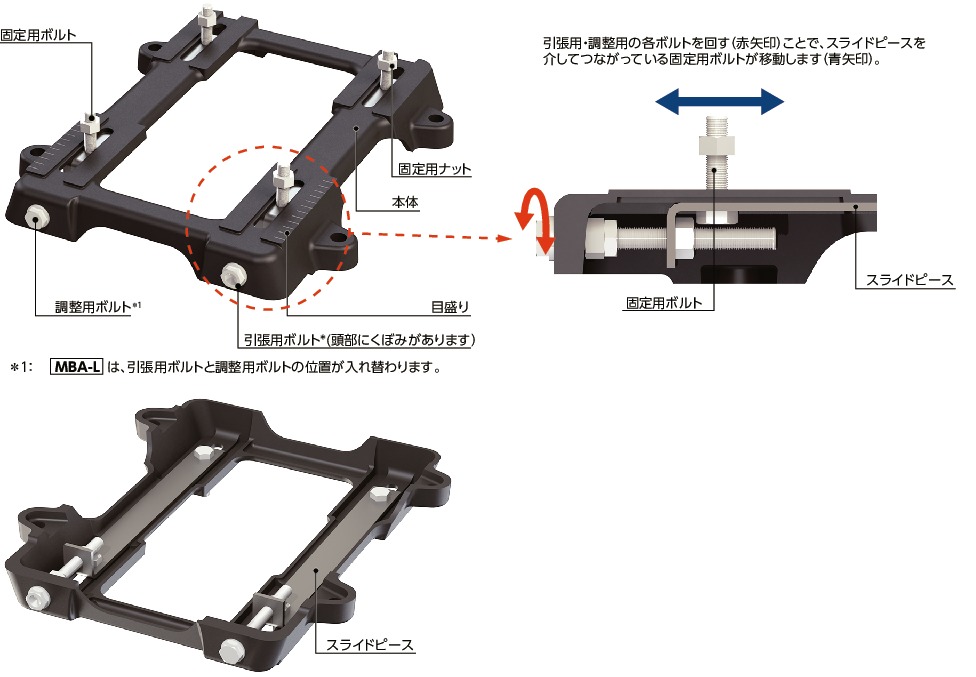

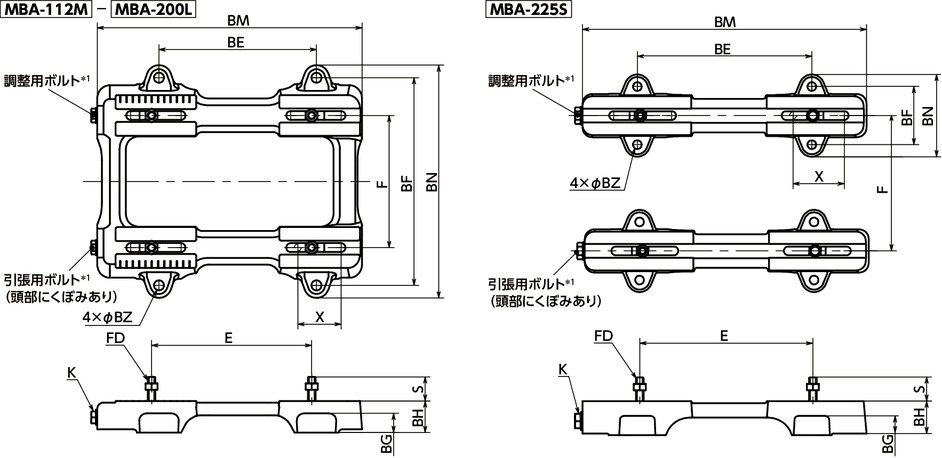

構造

適用モータ出力

使用上の注意

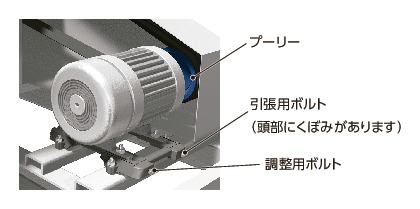

モータベースの推奨取りつけ位置

ベルト張力の調整手順（動画）

モータベース取りつけ方法説明動画　※音声なし

ベルト張力の調整手順

作業中に、振動等でモータを固定するナット（固定用ナット）が締まり、モータを移動させることができなくなることがあります。その際は、固定用ナットをゆるめ、操作したボルトを反対方向に回転させて、動きが軽くなったことを確認してから作業を続けてください。

ベルトの取りつけ（張力付与）

1. モータベースおよびプーリーのアライメントを調整し、固定用ナットを仮締めしてください。
2. プーリーにベルトを掛けてください。この時、モータが傾いた場合は①の作業からやり直してください。
3. 引張用ボルト（頭にくぼみのあるボルト）を右に回してください。モータが青矢印方向に移動し、ベルトに張力を付与します。その際、調整用ボルトも同時に飛び出してきます。
4. 飛び出した調整用ボルトを右に回して、座面が本体に軽く接するまで引込ませてください。
5. 必要に応じて、調整用ボルトをさらに右に回し、モータの姿勢をまっすぐにしてください。
6. 固定用ナットを締めつけ、モータを固定してください。

ベルトの取りはずし（張力除荷）

1. 調整用ボルトを左に回して飛び出させてください。飛び出し量はプーリーＶ溝深さの2倍程度が目安です。調整ボルトが飛び出した分だけ作業③でモータを移動させることができます。
2. 固定用ナットを軽くゆるめてください。
3. 引張用ボルトを左に回してください。モータが青矢印方向に移動し、ベルトの張力が除荷されます。その際、飛び出した調整用ボルトが引込んでいきます。調整用ボルトの飛び出しがなくなり、モータが移動できなくなった場合は、作業②に戻ってください。
