クランプレバーとは？ねじの締めつけを効率化する特長や使い方を解説！
クランプレバーとは
クランプレバーとは、工具を使用せず、レバーを回してねじを効率的に締めつけたり、ゆるめたりするための機械要素部品です。レバー部を引き上げることで、ねじ部とのセレーションのかみ合いが解除され、フリー（レバー部を回してもねじ部が回らない）状態になるため、狭いスペースでも操作が可能なことが最大の特長です。
クランプレバーの構造
① 通常はレバー部とねじ部のセレーションがかみ合っているため、レバー部を回すと連動してねじも回ります。
② レバー部を引き上げるとセレーションのかみ合いが解除され、フリー（レバー部を回してもねじが回らない）状態になります。
③ レバー部を離せば、内蔵スプリングの力で自動的にレバー部とねじ部のセレーションがかみ合った状態に戻ります。
クランプレバーの正しい使い方
クランプレバーの特長を利用すると・・・
レバー部を360°回せない場所でも、ねじの締めつけができます。
ねじを締めつけた後は、邪魔にならないようにレバー部の位置をかえることができます。
こんなお困りごとはクランプレバーで解決
NBKのクランプレバーで、お客さまの課題を解決いたします。
こちらでは一例をご紹介します。
・ボルトによる作業を頻繁に行っており、手間がかかる
・スペースに制約があり、工具が届きにくい、作業性が悪い
・固定するための操作部を一目で分かるように目立たせたい
ねじ・ボルトによる作業を頻繁に行っており、手間がかかる
工具レス化による作業効率アップ
クランプレバーを使用することで、レンチやスパナなど、ねじを操作するための工具が不要になり作業効率がアップします。 装置の段取り替えなど、ねじを頻繁に操作する箇所に効果的です。
スペースに制約があり、工具が届きにくい・作業性が悪い
装置の省スペース化
一般的な工具より、回し半径が小さくねじを操作するためのスペースを削減できます。 NBKのミニクランプレバーシリーズは、さらに回し半径が小さく装置の省スペース化に最適です。 >>ミニクランプレバー スタンダード 一覧 >>ミニクランプレバー フラットタイプ 一覧
固定するための操作部を一目で分かるように目立たせたい
作業の標準化に貢献
NBKのクランプレバーはカラーバリエーションが豊富。 操作部位を目立たせたり、色を変えて操作の手順を明確にするなど、作業の標準化に貢献します。
クランプレバーの使用例・採用事例
使用例
シャフトの位置調整
ワークの固定
採用事例
印刷機械
使用用途： 印刷位置のアライメント調整
商品名：LDMEなど
食品・包装機械
使用用途： ごみやホコリがたまりにくく、装置を清潔に保ちたい用途に
商品名：LDMS-ASなど
NBKの商品紹介 | クランプレバーの種類と特長
スタンダードなものからユニークなものまで豊富なラインアップ。 NBKはお客さまのニーズに合わせたクランプレバーをご提案します。
材質の種類
レバー部の材質は亜鉛ダイカスト・ステンレス・プラスティックの3種類、ねじ部の材質はスティールとステンレスの2種類があります。
材質の種類と特長
| レバー部材質 | 特長 |
|---|---|
| 亜鉛ダイカスト | 高強度 |
| ステンレス | 高耐食性 |
| プラスティック | 低コスト軽量 |
| ねじ部材質 | 特長 |
|---|---|
| スティール | 高強度低コスト |
| ステンレス | 高耐食性 |
ねじタイプの種類
ねじタイプは基本的におねじタイプとめねじタイプの2種類ですが、リーマ穴タイプ（シリーズ名：LDR）も標準化しています。
回し半径の種類
回し半径は「標準タイプ」と「コンパクトタイプ」の2種類があります。 「標準タイプ」の回し半径は45mmから108mmの範囲で、ねじサイズにより異なります。 「コンパクトタイプ」の回し半径は全サイズ30mmです。
機能の種類
NBKはスタンダードなクランプレバー以外にも、ユニークな機能を持ったクランプレバーを標準化しています。
操作ボタンつき
操作ボタンがあることで、レバー部を引き上げるとき、力が加わりやすく操作が容易になります。 また、操作ボタンには穴がなく、ごみやほこりがたまりにくい形状です。
フラットタイプ
ねじ部に対して、レバー部が90°の形状のクランプレバーです。上部スペースに制限がある用途に。 >>フラットタイプ一覧>>フラットタイプ（ミニタイプ）一覧
座金組み込み
座金が組み込まれたクランプレバー。装置への組みつけ時に座金を組み込む作業が不要、座金の脱落を防止します。座金は3つのタイプを標準化しています。用途に合わせてお選びください。
【ばね座金組込みタイプ】
座金の組み込み作業が不要、座金の脱落を防止します。
平座金を取りはずし、ばね座金を別の座金部品に交換することもできます。
【平座金組込みタイプ】
樹脂・アルミ部品など、限界面圧の低い材料の座面圧の軽減に。
また、長穴の締めつけなど座面を確保したい場合に最適です。
【長穴用座金組込みタイプ】
上面に刻印された指針により、長穴の締めつけの際の位置確認が容易に
できます。座金座面部の突起が座金の回転を防ぎます。
偏心カムつき
偏心カムつきのクランプレバー。ワークの着脱がすばやくできます。
アキシアルベアリング内蔵
アキシアルベアリングが内蔵されたクランプレバー。 座面の摩擦を減少させることで、通常の約半分の締めつけトルクで同じ締めつけ力が得られます。 軽い力で締めつけることが可能で、作業者の負担が軽減できるため、繰り返し脱着する箇所におすすめです。
パッド付き
真鍮パッド、プラスティックパッド、球状パッド、スラストパッドなどがついたクランプレバー。
LDM-PL（プラスティックパッドつき）
LDM-R（球状パッドつき）
LDM-SGB-SBP（スラストパッドつき）
LDM-SGB（ボールポイント）
金属検知対応
レバー部の樹脂に金属粉を混ぜることで、金属検知機で検知可能なクランプレバー。
食品製造など異物混入に厳しい業界に。

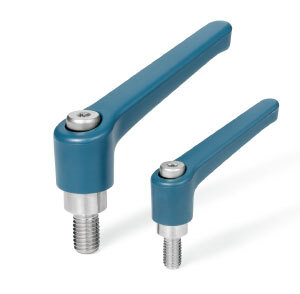

LEMS-MD（おねじ）
LEFS-MD（めねじ）
ユニバーサルデザイン
ユニバーサルデザインの7原則に配慮して設計されたクランプレバーです。 ＞＞ユニバーサルデザインについて特長別一覧表

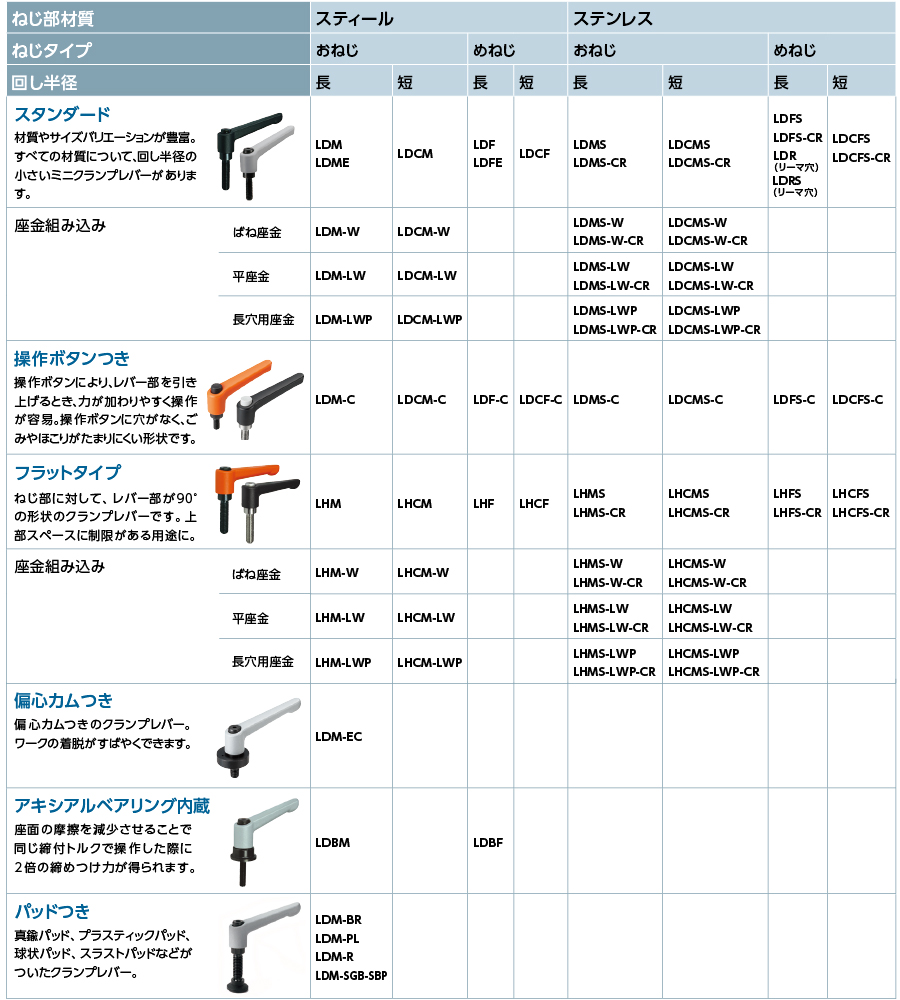

クランプレバー 特長別一覧表
レバー部材質 亜鉛ダイカスト
品番をクリックすると、商品詳細ページをご覧いただけます。
レバー部材質 ステンレス
レバー部材質 プラスティック
選定ナビ
ご希望の商品をすばやく探せる、便利な「選定ナビ」があります。 ぜひお試しください。
追加工サービス
NBK商品をよりご使用用途に適応するために、各種追加工を標準化しております。 １個からのご注文も短納期で対応します。
クリーン洗浄
クランプレバーをクリーン洗浄・クリーン梱包します。洗浄・梱包はクリーンルームで行います。 FPD製造装置・半導体製造装置・医療機器・食品機械などに組み込まれる部品やクリーンルームで使用される部品に。
特殊品
レバー部のカラー変更や特殊形状など標準品にないクランプレバーの製作もおまかせください。
