モータブラケット - 安全カバーつき

Name: WB-SC
Brand: 鍋屋バイテック会社
Price: 66000 JPY
Availability: OutOfStock

Motor Bracket

WB-SC

安全上の注意

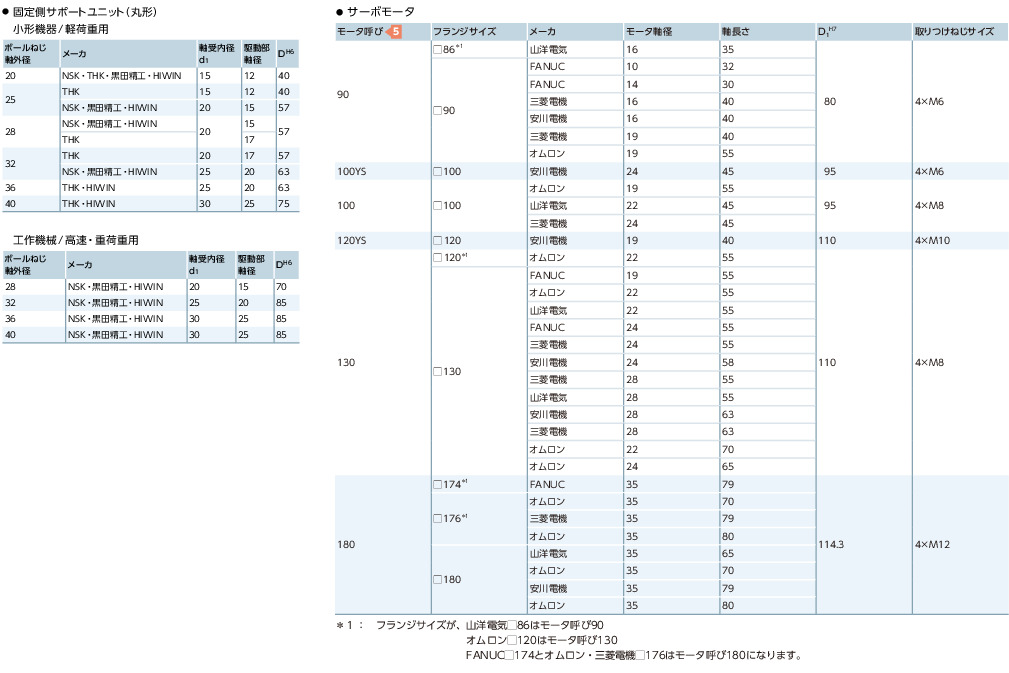

豊富なバリエーション

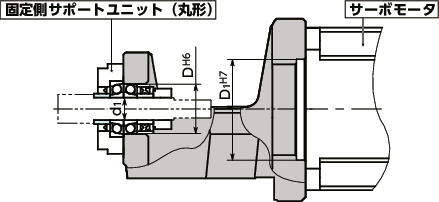

下記の固定側サポートユニット（丸形）とサーボモータの組み合わせに対応しています。

WB-SC

寸法・CAD・価格

絞り込み

ボールねじ 軸外径d: すべて; 20; 25; 28; 32; 36; 40

サポートユニット用途区分: すべて; 小形機器/軽荷重用; 工作機械/高速・重荷重用

モータ呼び: すべて; 90; 100YS; 100; 120YS; 130; 180

単位 : mm

品番	ボールねじ軸外径d	軸受内径 d₁	サポートユニット用途区分	固定側サポートユニット（丸形）メーカ名				サポートユニット取りつけ部				モータ呼び	適用モータフランジサイズ	サーボモータ取りつけ部					L	E	F	B	W	D₂	H₄	N	P	H₂	G	J	K	K₁	Q	H^＊1	H₁^＊1	H₃^＊1	R^＊1	S^＊1	S₁^＊1	W₁	W₂	H₅	取りつけねじ	質量 (kg)	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
品番	ボールねじ軸外径d	軸受内径 d₁	サポートユニット用途区分	NSK	THK	黒田精工	HIWIN	D	M₁	Lf₁	P.C.D.1	モータ呼び	適用モータフランジサイズ	W₁	D₁	M₂	Lf₂	P.C.D.2	L	E	F	B	W	D₂	H₄	N	P	H₂	G	J	K	K₁	Q	H^＊1	H₁^＊1	H₃^＊1	R^＊1	S^＊1	S₁^＊1	W₁	W₂	H₅	取りつけねじ	質量 (kg)	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
WBS-112-20-15-90-SC	20	15	小形機器/軽荷重用	◯	◯	◯	◯	40	4-M5	10	50	90	□85・□90	150	80	4-M6	12	100	112	55	25	85	170	72	127	10.8	17.5	44	41	23	142	137	14	145	100	18	62	113	76	150	176	110	M5×6	6.7	66,000	72,600	CAD	カート	実働10日目出荷
WBS-112-20-15-100YS-SC	20	15	小形機器/軽荷重用	◯	◯	◯	◯	40	4-M5	10	50	100YS	□100	150	95	4-M6	12	115	112	55	25	85	170	72	127	10.8	17.5	44	41	23	142	137	14	145	100	18	62	113	76	150	176	110	M5×6	6.7	66,000	72,600	CAD	カート	実働10日目出荷
WBS-112-20-15-100-SC	20	15	小形機器/軽荷重用	◯	◯	◯	◯	40	4-M5	10	50	100	□100	150	95	4-M8	16	115	112	55	25	85	170	72	127	10.8	17.5	44	41	23	142	137	14	145	100	18	62	113	76	150	176	110	M5×6	6.7	66,000	72,600	CAD	カート	実働10日目出荷
WBS-112-20-15-120YS-SC	20	15	小形機器/軽荷重用	◯	◯	◯	◯	40	4-M5	10	50	120YS	□120	150	110	4-M10	20	145	112	55	25	85	170	72	127	10.8	17.5	44	41	23	142	137	14	145	100	18	62	113	76	150	176	110	M5×6	6.7	66,000	72,600	CAD	カート	実働10日目出荷
WBS-112-25-15-90-SC	25	15	小形機器/軽荷重用	－	◯	－	－	40	4-M5	10	50	90	□85・□90	150	80	4-M6	12	100	112	55	25	85	170	72	127	10.8	17.5	44	41	23	142	137	14	145	100	18	62	113	76	150	176	110	M5×6	6.7	66,000	72,600	CAD	カート	実働10日目出荷
WBS-112-25-15-100YS-SC	25	15	小形機器/軽荷重用	－	◯	－	－	40	4-M5	10	50	100YS	□100	150	95	4-M6	12	115	112	55	25	85	170	72	127	10.8	17.5	44	41	23	142	137	14	145	100	18	62	113	76	150	176	110	M5×6	6.7	66,000	72,600	CAD	カート	実働10日目出荷
WBS-112-25-15-100-SC	25	15	小形機器/軽荷重用	－	◯	－	－	40	4-M5	10	50	100	□100	150	95	4-M8	16	115	112	55	25	85	170	72	127	10.8	17.5	44	41	23	142	137	14	145	100	18	62	113	76	150	176	110	M5×6	6.7	66,000	72,600	CAD	カート	実働10日目出荷
WBS-112-25-15-120YS-SC	25	15	小形機器/軽荷重用	－	◯	－	－	40	4-M5	10	50	120YS	□120	150	110	4-M10	20	145	112	55	25	85	170	72	127	10.8	17.5	44	41	23	142	137	14	145	100	18	62	113	76	150	176	110	M5×6	6.7	66,000	72,600	CAD	カート	実働10日目出荷
WBS-130-20-15-130-SC	20	15	小形機器/軽荷重用	◯	◯	◯	◯	40	4-M5	10	50	130	□130	150	110	4-M8	16	145	130	55	25	85	170	72	127	10.8	17.5	44	44	33	142	128	14	145	100	18	80	113	76	150	176	110	M5×6	7.1	68,200	75,020	CAD	カート	実働10日目出荷
WBS-130-25-15-130-SC	25	15	小形機器/軽荷重用	－	◯	－	－	40	4-M5	10	50	130	□130	150	110	4-M8	16	145	130	55	25	85	170	72	127	10.8	17.5	44	44	33	142	128	14	145	100	18	80	113	76	150	176	110	M5×6	7.1	68,200	75,020	CAD	カート	実働10日目出荷
WBS-130-25-20-90-SC	25	20	小形機器/軽荷重用	◯	－	◯	◯	57	4-M6	12	70	90	□85・□90	150	80	4-M6	12	100	130	55	25	85	170	72	127	10.8	17.5	44	44	33	142	128	14	145	100	18	80	113	76	150	176	110	M5×6	7.1	68,200	75,020	CAD	カート	実働10日目出荷
WBS-130-25-20-100YS-SC	25	20	小形機器/軽荷重用	◯	－	◯	◯	57	4-M6	12	70	100YS	□100	150	95	4-M6	12	115	130	55	25	85	170	72	127	10.8	17.5	44	44	33	142	128	14	145	100	18	80	113	76	150	176	110	M5×6	7.1	68,200	75,020	CAD	カート	実働10日目出荷
WBS-130-25-20-100-SC	25	20	小形機器/軽荷重用	◯	－	◯	◯	57	4-M6	12	70	100	□100	150	95	4-M8	16	115	130	55	25	85	170	72	127	10.8	17.5	44	44	33	142	128	14	145	100	18	80	113	76	150	176	110	M5×6	7.1	68,200	75,020	CAD	カート	実働10日目出荷
WBS-130-25-20-120YS-SC	25	20	小形機器/軽荷重用	◯	－	◯	◯	57	4-M6	12	70	120YS	□120	150	110	4-M10	20	145	130	55	25	85	170	72	127	10.8	17.5	44	44	33	142	128	14	145	100	18	80	113	76	150	176	110	M5×6	7.1	68,200	75,020	CAD	カート	実働10日目出荷
WBS-130-28-20-90-SC	28	20	小形機器/軽荷重用	◯	◯	◯	◯	57	4-M6	12	70	90	□85・□90	150	80	4-M6	12	100	130	55	25	85	170	72	127	10.8	17.5	44	44	33	142	128	14	145	100	18	80	113	76	150	176	110	M5×6	7.1	68,200	75,020	CAD	カート	実働10日目出荷
WBS-130-28-20-100YS-SC	28	20	小形機器/軽荷重用	◯	◯	◯	◯	57	4-M6	12	70	100YS	□100	150	95	4-M6	12	115	130	55	25	85	170	72	127	10.8	17.5	44	44	33	142	128	14	145	100	18	80	113	76	150	176	110	M5×6	7.1	68,200	75,020	CAD	カート	実働10日目出荷
WBS-130-28-20-100-SC	28	20	小形機器/軽荷重用	◯	◯	◯	◯	57	4-M6	12	70	100	□100	150	95	4-M8	16	115	130	55	25	85	170	72	127	10.8	17.5	44	44	33	142	128	14	145	100	18	80	113	76	150	176	110	M5×6	7.1	68,200	75,020	CAD	カート	実働10日目出荷
WBS-130-28-20-120YS-SC	28	20	小形機器/軽荷重用	◯	◯	◯	◯	57	4-M6	12	70	120YS	□120	150	110	4-M10	20	145	130	55	25	85	170	72	127	10.8	17.5	44	44	33	142	128	14	145	100	18	80	113	76	150	176	110	M5×6	7.1	68,200	75,020	CAD	カート	実働10日目出荷
WBS-130-32-20-90-SC	32	20	小形機器/軽荷重用	－	◯	－	－	57	4-M6	12	70	90	□85・□90	150	80	4-M6	12	100	130	55	25	85	170	72	127	10.8	17.5	44	44	33	142	128	14	145	100	18	80	113	76	150	176	110	M5×6	7.1	68,200	75,020	CAD	カート	実働10日目出荷
WBS-130-32-20-100YS-SC	32	20	小形機器/軽荷重用	－	◯	－	－	57	4-M6	12	70	100YS	□100	150	95	4-M6	12	115	130	55	25	85	170	72	127	10.8	17.5	44	44	33	142	128	14	145	100	18	80	113	76	150	176	110	M5×6	7.1	68,200	75,020	CAD	カート	実働10日目出荷
WBS-130-32-20-100-SC	32	20	小形機器/軽荷重用	－	◯	－	－	57	4-M6	12	70	100	□100	150	95	4-M8	16	115	130	55	25	85	170	72	127	10.8	17.5	44	44	33	142	128	14	145	100	18	80	113	76	150	176	110	M5×6	7.1	68,200	75,020	CAD	カート	実働10日目出荷
WBS-130-32-20-120YS-SC	32	20	小形機器/軽荷重用	－	◯	－	－	57	4-M6	12	70	120YS	□120	150	110	4-M10	20	145	130	55	25	85	170	72	127	10.8	17.5	44	44	33	142	128	14	145	100	18	80	113	76	150	176	110	M5×6	7.1	68,200	75,020	CAD	カート	実働10日目出荷
WBS-130-32-25-90-SC	32	25	小形機器/軽荷重用	◯	－	◯	◯	63	4-M8	16	80	90	□85・□90	150	80	4-M6	12	100	130	55	25	85	170	72	127	10.8	17.5	44	44	33	142	128	14	145	100	18	80	113	76	150	176	110	M5×6	7.1	68,200	75,020	CAD	カート	実働10日目出荷
WBS-130-36-25-90-SC	36	25	小形機器/軽荷重用	－	◯	－	◯	63	4-M8	16	80	90	□85・□90	150	80	4-M6	12	100	130	55	25	85	170	72	127	10.8	17.5	44	44	33	142	128	14	145	100	18	80	113	76	150	176	110	M5×6	7.1	68,200	75,020	CAD	カート	実働10日目出荷
WBS-145-25-20-130-SC	25	20	小形機器/軽荷重用	◯	－	◯	◯	57	4-M6	12	70	130	□130	150	110	4-M8	16	145	145	55	25	85	170	72	127	10.8	17.5	44	46	44	142	128	14	145	100	18	95	113	76	150	176	110	M5×6	7.3	71,500	78,650	CAD	カート	実働10日目出荷
WBS-145-28-20-130-SC	28	20	小形機器/軽荷重用	◯	◯	◯	◯	57	4-M6	12	70	130	□130	150	110	4-M8	16	145	145	55	25	85	170	72	127	10.8	17.5	44	46	44	142	128	14	145	100	18	95	113	76	150	176	110	M5×6	7.3	71,500	78,650	CAD	カート	実働10日目出荷
WBS-145-32-20-130-SC	32	20	小形機器/軽荷重用	－	◯	－	－	57	4-M6	12	70	130	□130	150	110	4-M8	16	145	145	55	25	85	170	72	127	10.8	17.5	44	46	44	142	128	14	145	100	18	95	113	76	150	176	110	M5×6	7.3	71,500	78,650	CAD	カート	実働10日目出荷
WBS-145-32-25-90-SC	32	25	小形機器/軽荷重用	◯	－	◯	◯	63	4-M8	16	80	90	□85・□90	150	80	4-M6	12	100	145	55	25	85	170	72	127	10.8	17.5	44	46	44	142	128	14	145	100	18	95	113	76	150	176	110	M5×6	7.3	71,500	78,650	CAD	カート	実働10日目出荷
WBS-145-32-25-100YS-SC	32	25	小形機器/軽荷重用	◯	－	◯	◯	63	4-M8	16	80	100YS	□100	150	95	4-M6	12	115	145	55	25	85	170	72	127	10.8	17.5	44	46	44	142	128	14	145	100	18	95	113	76	150	176	110	M5×6	7.3	71,500	78,650	CAD	カート	実働10日目出荷
WBS-145-32-25-100-SC	32	25	小形機器/軽荷重用	◯	－	◯	◯	63	4-M8	16	80	100	□100	150	95	4-M8	16	115	145	55	25	85	170	72	127	10.8	17.5	44	46	44	142	128	14	145	100	18	95	113	76	150	176	110	M5×6	7.3	71,500	78,650	CAD	カート	実働10日目出荷
WBS-145-32-25-120YS-SC	32	25	小形機器/軽荷重用	◯	－	◯	◯	63	4-M8	16	80	120YS	□120	150	110	4-M10	20	145	145	55	25	85	170	72	127	10.8	17.5	44	46	44	142	128	14	145	100	18	95	113	76	150	176	110	M5×6	7.3	71,500	78,650	CAD	カート	実働10日目出荷
WBS-145-36-25-90-SC	36	25	小形機器/軽荷重用	－	◯	－	◯	63	4-M8	16	80	90	□85・□90	150	80	4-M6	12	100	145	55	25	85	170	72	127	10.8	17.5	44	46	44	142	128	14	145	100	18	95	113	76	150	176	110	M5×6	7.3	71,500	78,650	CAD	カート	実働10日目出荷
WBS-145-36-25-100YS-SC	36	25	小形機器/軽荷重用	－	◯	－	◯	63	4-M8	16	80	100YS	□100	150	95	4-M6	12	115	145	55	25	85	170	72	127	10.8	17.5	44	46	44	142	128	14	145	100	18	95	113	76	150	176	110	M5×6	7.3	71,500	78,650	CAD	カート	実働10日目出荷
WBS-145-36-25-100-SC	36	25	小形機器/軽荷重用	－	◯	－	◯	63	4-M8	16	80	100	□100	150	95	4-M8	16	115	145	55	25	85	170	72	127	10.8	17.5	44	46	44	142	128	14	145	100	18	95	113	76	150	176	110	M5×6	7.3	71,500	78,650	CAD	カート	実働10日目出荷
WBS-145-36-25-120YS-SC	36	25	小形機器/軽荷重用	－	◯	－	◯	63	4-M8	16	80	120YS	□120	150	110	4-M10	20	145	145	55	25	85	170	72	127	10.8	17.5	44	46	44	142	128	14	145	100	18	95	113	76	150	176	110	M5×6	7.3	71,500	78,650	CAD	カート	実働10日目出荷
WBS-170-32-25-130-SC	32	25	小形機器/軽荷重用	◯	－	◯	◯	63	4-M8	16	80	130	□130	150	110	4-M8	16	145	170	55	25	85	170	80	127	10.8	17.5	44	51	64	142	122	14	145	107	18	115	113	76	150	176	117	M5×6	8.2	73,700	81,070	CAD	カート	実働10日目出荷
WBS-170-36-25-130-SC	36	25	小形機器/軽荷重用	－	◯	－	◯	63	4-M8	16	80	130	□130	150	110	4-M8	16	145	170	55	25	85	170	80	127	10.8	17.5	44	51	64	142	122	14	145	107	18	115	113	76	150	176	117	M5×6	8.2	73,700	81,070	CAD	カート	実働10日目出荷
WBS-170-40-30-130-SC	40	30	小形機器/軽荷重用	－	◯	－	◯	75	4-M10	20	95	130	□130	150	110	4-M8	16	145	170	55	25	85	170	80	127	10.8	17.5	44	51	64	142	122	14	145	107	18	115	113	76	150	176	117	M5×6	8.2	73,700	81,070	CAD	カート	実働10日目出荷
WBS-163-25-20-180-SC	25	20	小形機器/軽荷重用	◯	－	◯	◯	57	4-M6	12	70	180	□180	200	114.3	4-M12	24	200	163	55	25	110	220	92	151	14	20	42	52	54	188	168	16	190	107	39	108	155	135	200	226	117	M5×6	11.8	88,000	96,800	CAD	カート	実働10日目出荷
WBS-163-28-20-180-SC	28	20	小形機器/軽荷重用	◯	◯	◯	◯	57	4-M6	12	70	180	□180	200	114.3	4-M12	24	200	163	55	25	110	220	92	151	14	20	42	52	54	188	168	16	190	107	39	108	155	135	200	226	117	M5×6	11.8	88,000	96,800	CAD	カート	実働10日目出荷
WBS-163-32-20-180-SC	32	20	小形機器/軽荷重用	－	◯	－	－	57	4-M6	12	70	180	□180	200	114.3	4-M12	24	200	163	55	25	110	220	92	151	14	20	42	52	54	188	168	16	190	107	39	108	155	135	200	226	117	M5×6	11.8	88,000	96,800	CAD	カート	実働10日目出荷
WBS-175-32-25-180-SC	32	25	小形機器/軽荷重用	◯	－	◯	◯	63	4-M8	16	80	180	□180	200	114.3	4-M12	24	200	175	55	25	110	220	92	151	14	20	42	52	66	188	166	16	190	107	39	120	155	135	200	226	117	M5×6	12.2	91,300	100,430	CAD	カート	実働10日目出荷
WBS-175-36-25-180-SC	36	25	小形機器/軽荷重用	－	◯	－	◯	63	4-M8	16	80	180	□180	200	114.3	4-M12	24	200	175	55	25	110	220	92	151	14	20	42	52	66	188	166	16	190	107	39	120	155	135	200	226	117	M5×6	12.2	91,300	100,430	CAD	カート	実働10日目出荷
WBS-175-40-30-180-SC	40	30	小形機器/軽荷重用	－	◯	－	◯	75	4-M10	20	95	180	□180	200	114.3	4-M12	24	200	175	55	25	110	220	92	151	14	20	42	52	66	188	166	16	190	107	39	120	155	135	200	226	117	M5×6	12.2	91,300	100,430	CAD	カート	実働10日目出荷
WBH-150-28-20-90-SC	28	20	工作機械/高速・重荷重用	◯	－	◯	◯	70	6-M8	16	88	90	□85・□90	150	80	4-M6	12	100	150	75	25	85	170	72	147	10.8	17.5	64	56	39	142	126	14	166	131	19	90	113	76	150	176	142	M5×6	10.4	80,300	88,330	CAD	カート	実働10日目出荷
WBH-150-28-20-100YS-SC	28	20	工作機械/高速・重荷重用	◯	－	◯	◯	70	6-M8	16	88	100YS	□100	150	95	4-M6	12	115	150	75	25	85	170	72	147	10.8	17.5	64	56	39	142	126	14	166	131	19	90	113	76	150	176	142	M5×6	10.4	80,300	88,330	CAD	カート	実働10日目出荷
WBH-150-28-20-100-SC	28	20	工作機械/高速・重荷重用	◯	－	◯	◯	70	6-M8	16	88	100	□100	150	95	4-M8	16	115	150	75	25	85	170	72	147	10.8	17.5	64	56	39	142	126	14	166	131	19	90	113	76	150	176	142	M5×6	10.4	80,300	88,330	CAD	カート	実働10日目出荷
WBH-150-28-20-120YS-SC	28	20	工作機械/高速・重荷重用	◯	－	◯	◯	70	6-M8	16	88	120YS	□120	150	110	4-M10	20	145	150	75	25	85	170	72	147	10.8	17.5	64	56	39	142	126	14	166	131	19	90	113	76	150	176	142	M5×6	10.4	80,300	88,330	CAD	カート	実働10日目出荷
WBH-150-32-25-90-SC	32	25	工作機械/高速・重荷重用	◯	－	◯	◯	85	6-M10	20	110	90	□85・□90	150	80	4-M6	12	100	150	75	25	85	170	72	147	10.8	17.5	64	56	39	142	126	14	166	131	19	90	113	76	150	176	142	M5×6	10.4	80,300	88,330	CAD	カート	実働10日目出荷
WBH-175-28-20-130-SC	28	20	工作機械/高速・重荷重用	◯	－	◯	◯	70	6-M8	16	88	130	□130	150	110	4-M8	16	145	175	75	25	85	170	72	147	10.8	17.5	64	56	64	142	122	14	166	131	19	115	113	76	150	176	142	M5×6	11.2	82,500	90,750	CAD	カート	実働10日目出荷
WBH-175-32-25-90-SC	32	25	工作機械/高速・重荷重用	◯	－	◯	◯	85	6-M10	20	110	90	□85・□90	150	80	4-M6	12	100	175	75	25	85	170	72	147	10.8	17.5	64	56	64	142	122	14	166	131	19	115	113	76	150	176	142	M5×6	11.2	82,500	90,750	CAD	カート	実働10日目出荷
WBH-175-32-25-100YS-SC	32	25	工作機械/高速・重荷重用	◯	－	◯	◯	85	6-M10	20	110	100YS	□100	150	95	4-M6	12	115	175	75	25	85	170	72	147	10.8	17.5	64	56	64	142	122	14	166	131	19	115	113	76	150	176	142	M5×6	11.2	82,500	90,750	CAD	カート	実働10日目出荷
WBH-175-32-25-100-SC	32	25	工作機械/高速・重荷重用	◯	－	◯	◯	85	6-M10	20	110	100	□100	150	95	4-M8	16	115	175	75	25	85	170	72	147	10.8	17.5	64	56	64	142	122	14	166	131	19	115	113	76	150	176	142	M5×6	11.2	82,500	90,750	CAD	カート	実働10日目出荷
WBH-175-32-25-120YS-SC	32	25	工作機械/高速・重荷重用	◯	－	◯	◯	85	6-M10	20	110	120YS	□120	150	110	4-M10	20	145	175	75	25	85	170	72	147	10.8	17.5	64	56	64	142	122	14	166	131	19	115	113	76	150	176	142	M5×6	11.2	82,500	90,750	CAD	カート	実働10日目出荷
WBH-175-32-25-130-SC	32	25	工作機械/高速・重荷重用	◯	－	◯	◯	85	6-M10	20	110	130	□130	150	110	4-M8	16	145	175	75	25	85	170	72	147	10.8	17.5	64	56	64	142	122	14	166	131	19	115	113	76	150	176	142	M5×6	11.2	82,500	90,750	CAD	カート	実働10日目出荷
WBH-175-36-30-90-SC	36	30	工作機械/高速・重荷重用	◯	－	◯	◯	85	6-M10	20	110	90	□85・□90	150	80	4-M6	12	100	175	75	25	85	170	72	147	10.8	17.5	64	56	64	142	122	14	166	131	19	115	113	76	150	176	142	M5×6	11.2	82,500	90,750	CAD	カート	実働10日目出荷
WBH-175-36-30-100YS-SC	36	30	工作機械/高速・重荷重用	◯	－	◯	◯	85	6-M10	20	110	100YS	□100	150	95	4-M6	12	115	175	75	25	85	170	72	147	10.8	17.5	64	56	64	142	122	14	166	131	19	115	113	76	150	176	142	M5×6	11.2	82,500	90,750	CAD	カート	実働10日目出荷
WBH-175-36-30-100-SC	36	30	工作機械/高速・重荷重用	◯	－	◯	◯	85	6-M10	20	110	100	□100	150	95	4-M8	16	115	175	75	25	85	170	72	147	10.8	17.5	64	56	64	142	122	14	166	131	19	115	113	76	150	176	142	M5×6	11.2	82,500	90,750	CAD	カート	実働10日目出荷
WBH-175-36-30-120YS-SC	36	30	工作機械/高速・重荷重用	◯	－	◯	◯	85	6-M10	20	110	120YS	□120	150	110	4-M10	20	145	175	75	25	85	170	72	147	10.8	17.5	64	56	64	142	122	14	166	131	19	115	113	76	150	176	142	M5×6	11.2	82,500	90,750	CAD	カート	実働10日目出荷
WBH-175-40-30-90-SC	40	30	工作機械/高速・重荷重用	◯	－	◯	◯	85	6-M10	20	110	90	□85・□90	150	80	4-M6	12	100	175	75	25	85	170	72	147	10.8	17.5	64	56	64	142	122	14	166	131	19	115	113	76	150	176	142	M5×6	11.2	82,500	90,750	CAD	カート	実働10日目出荷
WBH-175-40-30-100YS-SC	40	30	工作機械/高速・重荷重用	◯	－	◯	◯	85	6-M10	20	110	100YS	□100	150	95	4-M6	12	115	175	75	25	85	170	72	147	10.8	17.5	64	56	64	142	122	14	166	131	19	115	113	76	150	176	142	M5×6	11.2	82,500	90,750	CAD	カート	実働10日目出荷
WBH-175-40-30-100-SC	40	30	工作機械/高速・重荷重用	◯	－	◯	◯	85	6-M10	20	110	100	□100	150	95	4-M8	16	115	175	75	25	85	170	72	147	10.8	17.5	64	56	64	142	122	14	166	131	19	115	113	76	150	176	142	M5×6	11.2	82,500	90,750	CAD	カート	実働10日目出荷
WBH-175-40-30-120YS-SC	40	30	工作機械/高速・重荷重用	◯	－	◯	◯	85	6-M10	20	110	120YS	□120	150	110	4-M10	20	145	175	75	25	85	170	72	147	10.8	17.5	64	56	64	142	122	14	166	131	19	115	113	76	150	176	142	M5×6	11.2	82,500	90,750	CAD	カート	実働10日目出荷
WBH-190-32-25-130-SC	32	25	工作機械/高速・重荷重用	◯	－	◯	◯	85	6-M10	20	110	130	□130	150	110	4-M8	16	145	190	75	25	85	170	80	147	10.8	17.5	64	56	79	142	122	14	166	131	19	130	113	76	150	176	142	M5×6	11.0	83,600	91,960	CAD	カート	実働10日目出荷
WBH-190-36-30-130-SC	36	30	工作機械/高速・重荷重用	◯	－	◯	◯	85	6-M10	20	110	130	□130	150	110	4-M8	16	145	190	75	25	85	170	80	147	10.8	17.5	64	56	79	142	122	14	166	131	19	130	113	76	150	176	142	M5×6	11.0	83,600	91,960	CAD	カート	実働10日目出荷
WBH-190-40-30-130-SC	40	30	工作機械/高速・重荷重用	◯	－	◯	◯	85	6-M10	20	110	130	□130	150	110	4-M8	16	145	190	75	25	85	170	80	147	10.8	17.5	64	56	79	142	122	14	166	131	19	130	113	76	150	176	142	M5×6	11.0	83,600	91,960	CAD	カート	実働10日目出荷
WBH-200-28-20-180-SC	28	20	工作機械/高速・重荷重用	◯	－	◯	◯	70	6-M8	16	88	180	□174・□176・□180	200	114.3	4-M12	24	200	200	75	25	110	220	104	171	14	20	62	57	86	188	168	16	190	131	19	140	155	115	200	226	142	M5×6	15.2	102,000	112,200	CAD	カート	実働10日目出荷
WBH-200-32-25-180-SC	32	25	工作機械/高速・重荷重用	◯	－	◯	◯	85	6-M10	20	110	180	□174・□176・□180	200	114.3	4-M12	24	200	200	75	25	110	220	104	171	14	20	62	57	86	188	168	16	190	131	19	140	155	115	200	226	142	M5×6	15.2	102,000	112,200	CAD	カート	実働10日目出荷
WBH-200-36-30-180-SC	36	30	工作機械/高速・重荷重用	◯	－	◯	◯	85	6-M10	20	110	180	□174・□176・□180	200	114.3	4-M12	24	200	200	75	25	110	220	104	171	14	20	62	57	86	188	168	16	190	131	19	140	155	115	200	226	142	M5×6	15.2	102,000	112,200	CAD	カート	実働10日目出荷
WBH-200-40-30-180-SC	40	30	工作機械/高速・重荷重用	◯	－	◯	◯	85	6-M10	20	110	180	□174・□176・□180	200	114.3	4-M12	24	200	200	75	25	110	220	104	171	14	20	62	57	86	188	168	16	190	131	19	140	155	115	200	226	142	M5×6	15.2	102,000	112,200	CAD	カート	実働10日目出荷

絞り込み結果が複数表示されたときは、ご使用される固定側サポートユニット(丸形)のメーカ名を絞り込んでください。
＊1：　外形寸法は鋳肌のため参考値になります。（JIS B 0403 による）

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

使用上の注意

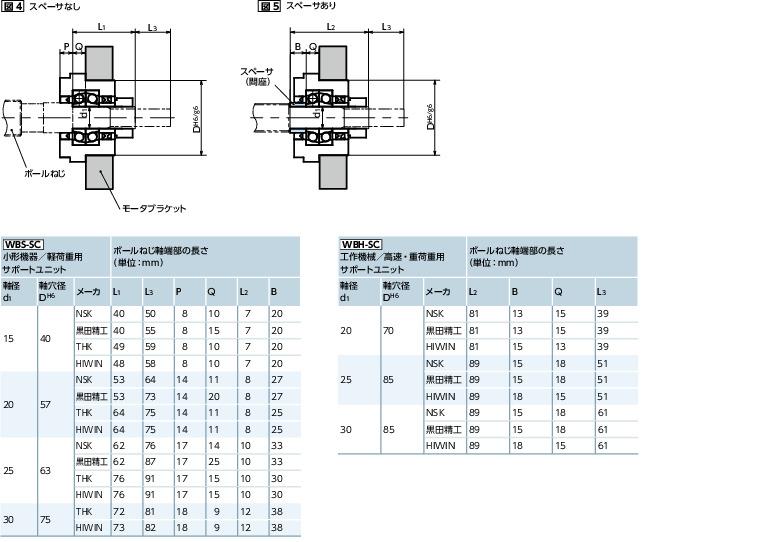

ボールねじ軸端部の長さ

ボールねじ軸端部の長さL1またはL2＊１、およびL3が下表の寸法にしてください。（図4図5参照）

＊１：　ねじ溝側にスペーサ（間座）を使用してオイルシールを受けるとき、軸端部の長さはL2になります。

WB-SCモータブラケット - 安全カバーつき

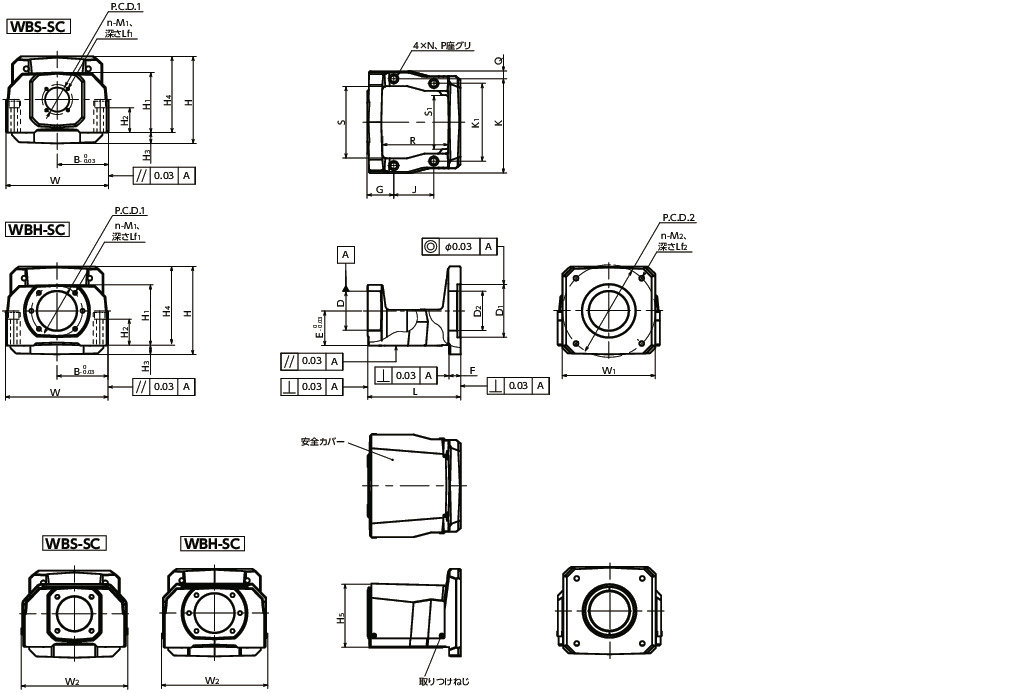

形状図

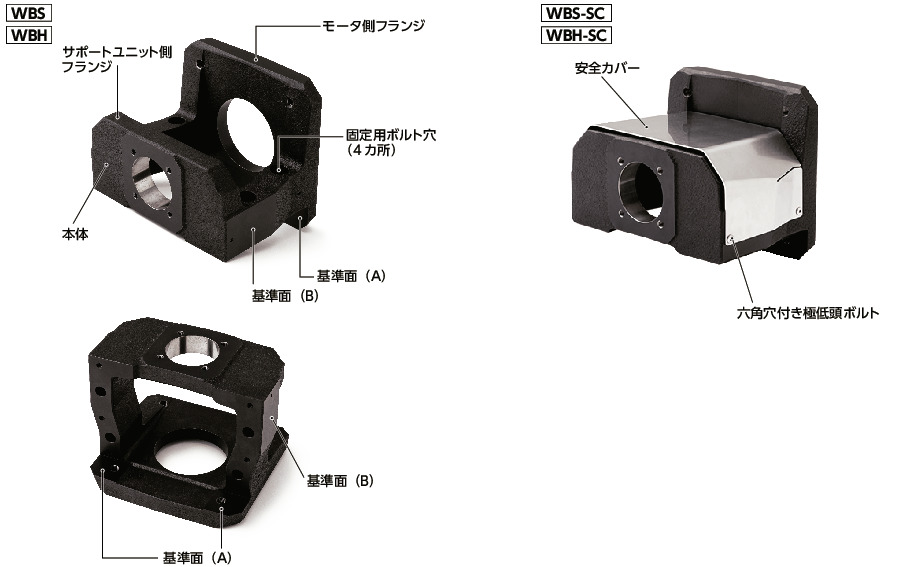

構造

WBS小形機器/軽荷重用
WBH工作機械/高速・重荷重用

WB-SCモータブラケット - 安全カバーつき

材質・仕上げ

	WBS-SC/WBH-SC
本体	FC250 低温黒色クロム処理
安全保護カバー	SUS304 2B
六角穴付き低頭ボルト	SCM435 無電解ニッケルメッキ

特長

モータ側フランジとサポートユニット側フランジを一体構造にしたモータブラケットです。高精度であり、芯出し作業を大幅に削減します。
各メーカのサーボモータおよび固定側サポートユニット（丸形）の組み合わせに対応しています。
サーボモータ・固定側サポートユニット・カップリングを組みつけるだけで位置決めテーブルの駆動部が構成できます。
WBS-SC----小形機器/軽荷重用
WBH-SC----工作機械/高速・重荷重用
機器・装置の仕様に合わせて選択できます。
減衰特性のあるねずみ鋳鉄製です。耐蝕性に優れた低温黒色クロム処理を施しています。

耐蝕性にすぐれた表面処理
本体には5μm程度の薄膜で膜厚のばらつきが少なく耐食性の高い低温黒色クロム処理をしています。
小ロット、短納期
1個からご注文いただけます。
ご注文後、実働10日目に出荷いたします。
標準化しているため設計・製図の必要がなく、調達の手間が省けます。

一体構造（高精度）

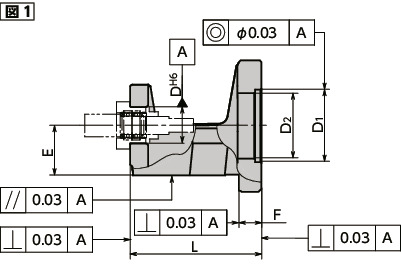

本商品は図1の精度を保証しています。
モータ側フランジとサポートユニット側フランジが一体構造になっているため、フランジごとにおこなっていた芯出し作業を大幅に削減できます。

WB-SCモータブラケット - 安全カバーつき

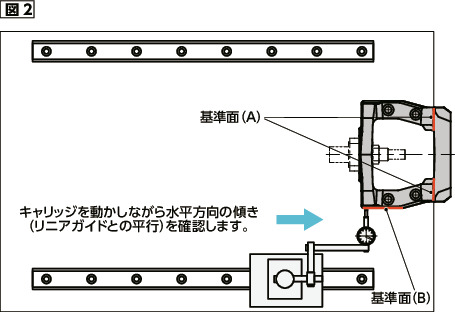

アライメントをサポート
リニアガイドに対してボールねじを平行に組みつける際に便利な基準面を２カ所設けています。
位置決めの手間を削減します。（図2参照）
基準面（A）
モータ側フランジの基準面（A）をベース端面に押し当てて組みつけることで、ボールねじの軸線がベースに対して直角になるように位置決めできます。ただし、ベース端面の寸法精度が精密である必要があります。
基準面（B）
リニアガイドのキャリッジ上にダイヤルゲージを取りつけ、ダイヤルゲージをモータブラケット側面にある基準面（B）に当ててキャリッジを動かしてリニアガイドと平行であることを確認します。傾いている場合は、モータブラケットの位置を調整してください。

WB-SCモータブラケット - 安全カバーつき

選定

商品の選定はカタログPDFと選定表をご覧ください。⇒選定表

品番
数量
単価（円・税別）

買い物を続けるカートを見る

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。　　　　　　

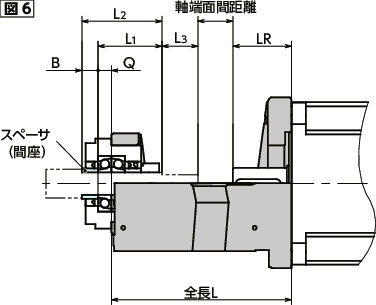

軸端面間距離の求め方

スペーサを使用しない場合----全長L-L1-Q-L3-LR＊1
スペーサを使用する場合----全長L-L2-B-Q-L3-LR＊1

（図6参照）

＊1：　モータの軸全長（LR寸法）は「豊富なバリエーション」のサーボモータの表を参照ください。

WB-SCモータブラケット - 安全カバーつき

カップリング

モータブラケットと合わせてご使用いただける推奨カップリング（別売）をご用意しています。＊１
推奨カップリング以外を使用する場合は、使用するカップリングの性能確認に加えて寸法上組みつけできることをご確認ください。
なお、軸端面間距離は「軸端面間距離の求め方」の計算式で求めることができます。

モータ呼び	推奨カップリング（別売）	常用トルク（N･m）
90・100・100YS・120YS	XHW-56C	37.5
130	XHW-64C	50
180	XHW-79C	100

＊１：　推奨カップリングを使用する場合は、カップリングの常用トルク以下でご使用ください。
