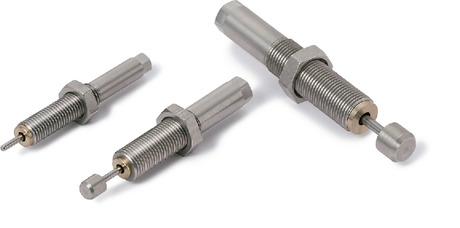

Name: PME
Brand: 鍋屋バイテック会社
Price: 14700 JPY
Availability: InStock

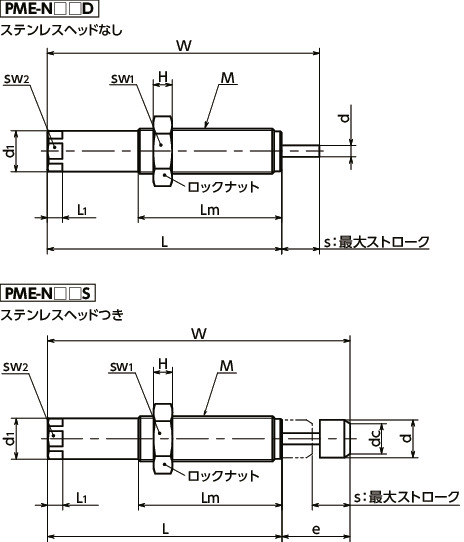

形状図

寸法・CAD・価格

絞り込み

M(細目) ねじの呼び: すべて; M4; M5; M6

速度タイプ: すべて; 低速用; 中速用; 高速用

保護機構タイプ: すべて; 保護機構なし; ワイパー（防水用）

ヘッドタイプ: すべて; ヘッドなし; ヘッドつき

単位 : mm

品番	M(細目) ねじの呼び	ピッチ	L	L₁	Lm	d	dc	d₁	s	e	W	H	sw₁ （二面幅）	sw₂ （二面幅）	速度タイプ	保護機構タイプ	ヘッドタイプ	最大吸収エネルギ (J)	緊急時最大吸収エネルギ (J)	時間あたり最大吸収エネルギ (J/h)	最大ストローク s (mm)	衝突速度 (m/s)		許容荷重 (N)	ロックナット最大締めつけトルク (N・m)	復帰時間 (s)	復帰力 (N)		質量 (g)	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
品番	M(細目) ねじの呼び	ピッチ	L	L₁	Lm	d	dc	d₁	s	e	W	H	sw₁ （二面幅）	sw₂ （二面幅）	速度タイプ	保護機構タイプ	ヘッドタイプ	最大吸収エネルギ (J)	緊急時最大吸収エネルギ (J)	時間あたり最大吸収エネルギ (J/h)	最大ストローク s (mm)	min.	max.	許容荷重 (N)	ロックナット最大締めつけトルク (N・m)	復帰時間 (s)	min.	max.	質量 (g)	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
PME04-05NHDD-B	M4	0.5	26	2	14.7	1	-	3.4	4	-	30	2	6	3	低速用	保護機構なし	ヘッドなし	0.8	0.8	2100	4	0.1	1.2	200	1	0.15	1	2	2	14,700	16,170	CAD	カート	在庫品
PME04-05NHDS-B	M4	0.5	26	2	14.7	3	2.5	3.4	4	7	33	2	6	3	低速用	保護機構なし	ヘッドつき	0.8	0.8	2100	4	0.1	1.2	200	1	0.15	1	2	2	16,100	17,710	CAD	カート	在庫品
PME04-05NHAD-B	M4	0.5	26	2	14.7	1	-	3.4	4	-	30	2	6	3	低速用	ワイパー（防水用）	ヘッドなし	0.8	0.8	2100	4	0.1	1.2	200	1	0.15	1	2	2	15,800	17,380	CAD	カート	非在庫品
PME04-05NHAS-B	M4	0.5	26	2	14.7	3	2.5	3.4	4	7	33	2	6	3	低速用	ワイパー（防水用）	ヘッドつき	0.8	0.8	2100	4	0.1	1.2	200	1	0.15	1	2	2	17,100	18,810	CAD	カート	非在庫品
PME04-05NMDD-B	M4	0.5	26	2	14.7	1	-	3.4	4	-	30	2	6	3	中速用	保護機構なし	ヘッドなし	0.8	0.8	2100	4	0.8	2.2	200	1	0.15	1	2	2	14,700	16,170	CAD	カート	在庫品
PME04-05NMDS-B	M4	0.5	26	2	14.7	3	2.5	3.4	4	7	33	2	6	3	中速用	保護機構なし	ヘッドつき	0.8	0.8	2100	4	0.8	2.2	200	1	0.15	1	2	2	16,100	17,710	CAD	カート	在庫品
PME04-05NMAD-B	M4	0.5	26	2	14.7	1	-	3.4	4	-	30	2	6	3	中速用	ワイパー（防水用）	ヘッドなし	0.8	0.8	2100	4	0.8	2.2	200	1	0.15	1	2	2	15,800	17,380	CAD	カート	非在庫品
PME04-05NMAS-B	M4	0.5	26	2	14.7	3	2.5	3.4	4	7	33	2	6	3	中速用	ワイパー（防水用）	ヘッドつき	0.8	0.8	2100	4	0.8	2.2	200	1	0.15	1	2	2	17,100	18,810	CAD	カート	非在庫品
PME05-05NHDD-B	M5	0.5	26	2	14.7	1	-	4.4	4	-	30	2	7	4	低速用	保護機構なし	ヘッドなし	0.8	0.8	2100	4	0.1	1.2	200	1	0.15	1	2	3	14,700	16,170	CAD	カート	在庫品
PME05-05NHDS-B	M5	0.5	26	2	14.7	3	2.5	4.4	4	7	33	2	7	4	低速用	保護機構なし	ヘッドつき	0.8	0.8	2100	4	0.1	1.2	200	1	0.15	1	2	3	16,100	17,710	CAD	カート	在庫品
PME05-05NHAD-B	M5	0.5	26	2	14.7	1	-	4.4	4	-	30	2	7	4	低速用	ワイパー（防水用）	ヘッドなし	0.8	0.8	2100	4	0.1	1.2	200	1	0.15	1	2	3	15,800	17,380	CAD	カート	非在庫品
PME05-05NHAS-B	M5	0.5	26	2	14.7	3	2.5	4.4	4	7	33	2	7	4	低速用	ワイパー（防水用）	ヘッドつき	0.8	0.8	2100	4	0.1	1.2	200	1	0.15	1	2	3	17,100	18,810	CAD	カート	非在庫品
PME05-05NMDD-B	M5	0.5	26	2	14.7	1	-	4.4	4	-	30	2	7	4	中速用	保護機構なし	ヘッドなし	0.8	0.8	2100	4	0.8	2.2	200	1	0.15	1	2	3	14,700	16,170	CAD	カート	在庫品
PME05-05NMDS-B	M5	0.5	26	2	14.7	3	2.5	4.4	4	7	33	2	7	4	中速用	保護機構なし	ヘッドつき	0.8	0.8	2100	4	0.8	2.2	200	1	0.15	1	2	3	16,100	17,710	CAD	カート	在庫品
PME05-05NMAD-B	M5	0.5	26	2	14.7	1	-	4.4	4	-	30	2	7	4	中速用	ワイパー（防水用）	ヘッドなし	0.8	0.8	2100	4	0.8	2.2	200	1	0.15	1	2	3	15,800	17,380	CAD	カート	非在庫品
PME05-05NMAS-B	M5	0.5	26	2	14.7	3	2.5	4.4	4	7	33	2	7	4	中速用	ワイパー（防水用）	ヘッドつき	0.8	0.8	2100	4	0.8	2.2	200	1	0.15	1	2	3	17,100	18,810	CAD	カート	非在庫品
PME06-05NHDD-A	M6	0.5	31	2	19	1.5	-	5.4	5	-	36	2.5	8	5	低速用	保護機構なし	ヘッドなし	1.8	1.8	5000	5	0.1	1.2	500	2	0.15	1.5	2.5	5	13,800	15,180	CAD	カート	在庫品
PME06-05NHDS-A	M6	0.5	31	2	19	5	4	5.4	5	9	40	2.5	8	5	低速用	保護機構なし	ヘッドつき	1.8	1.8	5000	5	0.1	1.2	500	2	0.15	1.5	2.5	6	15,000	16,500	CAD	カート	在庫品
PME06-05NHAD-A	M6	0.5	31	2	19	1.5	-	5.4	5	-	36	2.5	8	5	低速用	ワイパー（防水用）	ヘッドなし	1.8	1.8	5000	5	0.1	1.2	500	2	0.15	1.5	2.5	5	14,600	16,060	CAD	カート	非在庫品
PME06-05NHAS-A	M6	0.5	31	2	19	5	4	5.4	5	9	40	2.5	8	5	低速用	ワイパー（防水用）	ヘッドつき	1.8	1.8	5000	5	0.1	1.2	500	2	0.15	1.5	2.5	6	15,700	17,270	CAD	カート	非在庫品
PME06-05NMDD-A	M6	0.5	31	2	19	1.5	-	5.4	5	-	36	2.5	8	5	中速用	保護機構なし	ヘッドなし	1.8	1.8	5000	5	0.8	2.2	500	2	0.15	1.5	2.5	5	13,800	15,180	CAD	カート	在庫品
PME06-05NMDS-A	M6	0.5	31	2	19	5	4	5.4	5	9	40	2.5	8	5	中速用	保護機構なし	ヘッドつき	1.8	1.8	5000	5	0.8	2.2	500	2	0.15	1.5	2.5	6	15,000	16,500	CAD	カート	在庫品
PME06-05NMAD-A	M6	0.5	31	2	19	1.5	-	5.4	5	-	36	2.5	8	5	中速用	ワイパー（防水用）	ヘッドなし	1.8	1.8	5000	5	0.8	2.2	500	2	0.15	1.5	2.5	5	14,600	16,060	CAD	カート	非在庫品
PME06-05NMAS-A	M6	0.5	31	2	19	5	4	5.4	5	9	40	2.5	8	5	中速用	ワイパー（防水用）	ヘッドつき	1.8	1.8	5000	5	0.8	2.2	500	2	0.15	1.5	2.5	6	15,700	17,270	CAD	カート	非在庫品
PME06-05NSDD-A	M6	0.5	31	2	19	1.5	-	5.4	5	-	36	2.5	8	5	高速用	保護機構なし	ヘッドなし	1.8	1.8	5000	5	1.8	3.5	500	2	0.15	1.5	2.5	5	13,800	15,180	CAD	カート	在庫品
PME06-05NSDS-A	M6	0.5	31	2	19	5	4	5.4	5	9	40	2.5	8	5	高速用	保護機構なし	ヘッドつき	1.8	1.8	5000	5	1.8	3.5	500	2	0.15	1.5	2.5	6	15,000	16,500	CAD	カート	在庫品
PME06-05NSAD-A	M6	0.5	31	2	19	1.5	-	5.4	5	-	36	2.5	8	5	高速用	ワイパー（防水用）	ヘッドなし	1.8	1.8	5000	5	1.8	3.5	500	2	0.15	1.5	2.5	5	14,600	16,060	CAD	カート	非在庫品
PME06-05NSAS-A	M6	0.5	31	2	19	5	4	5.4	5	9	40	2.5	8	5	高速用	ワイパー（防水用）	ヘッドつき	1.8	1.8	5000	5	1.8	3.5	500	2	0.15	1.5	2.5	6	15,700	17,270	CAD	カート	非在庫品

●全商品にロックナット1個が付属しています。
●表を横にスクロールすることで、すべての項目が確認できます。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

品番
数量
単価（円・税別）

買い物を続けるカートを見る

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。　　　　　　

商品記号

衝突速度を選択

衝突速度に合わせて、3種類のタイプを標準化。

商品記号	速度タイプ	衝突速度＊1 （m/s）	用途例
H	低速用	0.1-1.2	物体の減速
M	中速用	0.8-2.2	空圧機器の制御
S＊2	高速用	1.8-3.5	自由落下物の衝撃吸収

＊1：　各商品の衝突速度は、性能表を参照してください。
＊2：　速度タイプ高速用は、ねじの呼び「M6」のみに対応しています。
