構造

TPC-ASスタンダードタイプ

TPC-AA高エネルギ吸収タイプ

TPC-RS低抗力タイプ

材質・仕上げ

使用上の注意

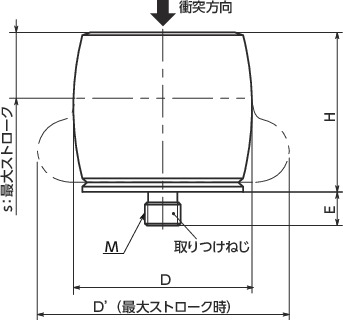

ベーシックストップの取りつけは、下図のφD以上の取りつけ面に取りつけてください。

仕様

ベーシックストップには、エネルギ吸収の特性が異なる3種類のタイプがあります。
各タイプには2種類の材質硬度があります。TPC-HはTPC-Mに比べ、はね返りを抑えることができます。

特長

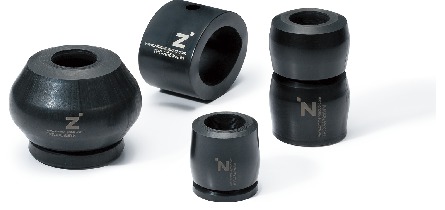

• 高性能エラストマ(TPC)製の衝撃吸収・衝突保護用部品です。緊急停止用などの用途に適しています。
• 本体材質のTPCは、耐薬品性（⇒耐薬品性一覧）・耐久性にすぐれた高機能プラスティックです。
• 一般的なゴム製のストッパに比べて、長寿命でメンテナンスコストが削減できます。
• 材質・形状の特性により、衝突時のワークのはね返りを抑えることができます。エネルギ吸収が完了する時間を短縮でき、設備の生産性を上げることができます。
• エネルギ吸収時間の短縮

• 全商品に取りつけ用のねじが1本付属しています。
  ねじの締めつけは、下表の締めつけトルクで行ってください。

関連商品

全商品に取りつけねじが1本付属しています。取りつけねじ単体でもご注文いただけます。
TPC-M

エネルギ吸収の原理

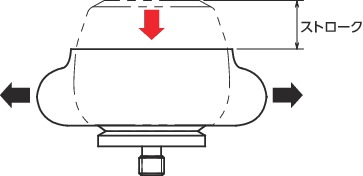

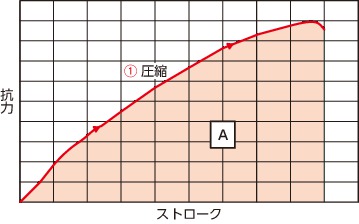

① 圧縮プロセス

ワークの衝突によってベーシックストップは、衝突方向（赤の矢印）に圧縮し、その垂直方向（黒の矢印）に広がります。この本体の変形によってワークを減速させるための抗力が発生します。この際に材料の内部摩擦により、ベーシックストップに与えられたエネルギの一部が熱エネルギに変換され、ベーシックストップに吸収されます。

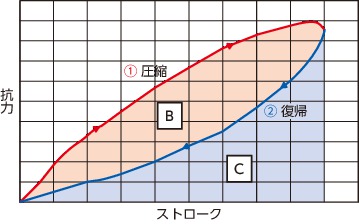

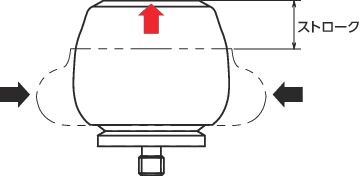

② 復帰プロセス

ベーシックストップの復元力によって、元の状態に戻ります。熱エネルギに変換されずベーシックストップに吸収されなかったエネルギは、ワークの押し戻しやはね返りの形で放出されます。

一般的なゴム製のストッパとの比較

• メンテナンスコスト低減 (長寿命)

ベーシックストップは高性能エラストマ(TPC)のすぐれた耐薬品性（⇒耐薬品性一覧）により一般的なゴム製のストッパに比べ耐久性があり長寿命です。メンテナンスの回数を減らすことで、コストを抑えることができます。

• エネルギ吸収時間の短縮

ベーシックストップはオイル式ショックアブソーバと同様に、衝突時のエネルギを熱エネルギに変換して吸収します。ばねやゴム製ストッパと比べて、衝突時のワークのはね返りを抑え、エネルギ吸収が完了するまでの時間を短縮できます。

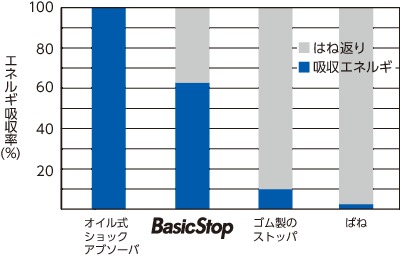

初回衝突時のはね返りの比較（参考）

耐薬品性一覧

選定

手順

1. 当社高性能ショックアブソーバパワーストップと同じ計算方法（）でエネルギの総和（E3）、時間あたりの吸収エネルギ（W）求めてください。
2. 最大吸収エネルギ（J）がE3以上、および時間あたり最大級エネルギ（J/h）がW以上となるベーシックストップを選定してください。
3. ベーシックストップが複数選定される場合は、サイズ・抗力＊を考慮して選定してください。

選定例

推進力を伴わない水平衝突の場合① エネルギの総和（E3）、時間あたりの吸収エネルギ（W）を計算します。＜公式＞
エネルギの総和の計算
　E1＝1/2m・V2
　E2＝0
　E3＝E1+E2
時間あたりの吸収エネルギの計算
　W＝E3・n＜選定条件＞
　m：10 kg
　V： 4 m/s
　n：10 回/h＜計算結果＞
　E1＝80 J
　E2＝0
　E3＝80 J
　W=800 J/h＜記号の説明＞
E1：運動エネルギ (J)
E2：仕事エネルギ (J)
E3：エネルギの総和 (J)
W：時間あたりの吸収エネルギ (J/h)
m：物体の質量 (kg)
V：物体の衝突速度 (m/s)
n：時間あたりの使用回数 (回/h)② 最大吸収エネルギがE3以上であり、かつ、時間あたり最大吸収エネルギがW以上となるベーシックストップを選定します。＜選定結果＞
品番：TPC-AS-35-39-H
最大吸収エネルギ：82 J
時間あたりの最大吸収エネルギ：2460 J/h
最大ストローク：16 mm
高さ：35 mm
幅：39 mm

品番：TPC-AS-49-48-M
最大吸収エネルギ：81 J
時間あたりの最大吸収エネルギ：2430 J/h
最大ストローク：25 mm
高さ：49 mm
幅：48 mm

品番：TPC-RS-64-46-H
最大吸収エネルギ：81.5 J
時間あたりの最大吸収エネルギ：2445 J/h
最大ストローク：42 mm
高さ：64 mm
幅：46 mm

品番：TPC-RS-83-83-M
最大吸収エネルギ：92 J
時間あたりの最大吸収エネルギ：2760 J/h
最大ストローク：57 mm
高さ：83 mm
幅：83 mm③ サイズ・抗力を考慮して選定します。サイズを小さくしたい場合（高さ・幅が小さいものを選定）：TPC-AS-35-39-H
抗力を小さくしたい場合（ストロークが長いものを選定）：TPC-RS-83-83-M
