  • リニアガイド用ストッパ

リニアガイド用ストッパ - ベース固定 - 位置決め用（細目ねじ穴つき） - ステンレス製 - ノックピンつき

Stoppers for Linear Guides, Base Mounting, Stainless Steel, with Fine Threaded Hole for Positioning and Knock Pin

NLSCNS-N

NLSCNS-Nリニアガイド用ストッパ - ベース固定 - 位置決め用（細目ねじ穴つき） - ステンレス製 - ノックピンつき

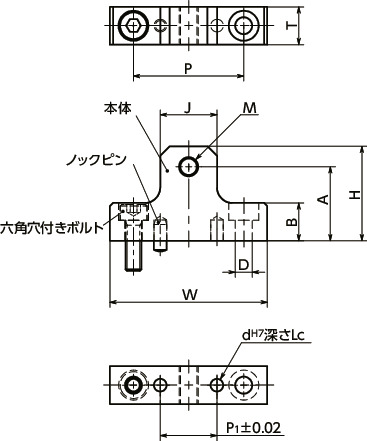

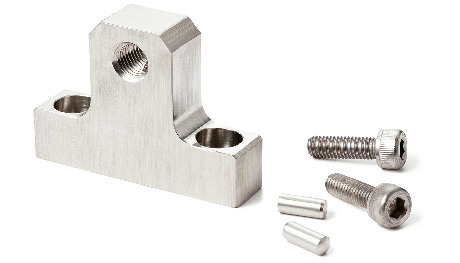

形状図

NLSCNS-Nリニアガイド用ストッパ - ベース固定 - 位置決め用（細目ねじ穴つき） - ステンレス製 - ノックピンつき寸法図

＊：　取りつけ面からテーブル上面までの距離をもとにA寸法を確認し、選定してください。

寸法・CAD・価格

絞り込み

A
すべて
23.5
31.5
35.5
27.5
37.5
32.5
40.5
43.5
49.5
55.5
M(細目)
ねじの呼び
すべて
M6
M8

単位 : mm

品番 W H A B J P P1 T M(細目)
ねじの呼び		 ピッチ D d Lc 六角穴付きボルト ノックピン
（ノックピン径公差 m6）		 質量
(g)		 価格(円) 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
NLSCNS-01-N 50 30 23.5 12 18 35 18 12 M6 0.75 5.5 4 6 M5×16 φ4×10 83.9 5,230 5,753 CAD カート 実働1日目出荷
NLSCNS-02-N 50 38 31.5 12 18 35 18 12 M6 0.75 5.5 4 6 M5×16 φ4×10 97.6 5,230 5,753 CAD カート 実働1日目出荷
NLSCNS-03-N 50 43 35.5 12 18 35 18 12 M6 0.75 5.5 4 6 M5×16 φ4×10 106.1 5,460 6,006 CAD カート 実働1日目出荷
NLSCNS-04-N 50 35 27.5 12 20 35 18 12 M8 1.0 5.5 4 6 M5×16 φ4×10 94.7 5,230 5,753 CAD カート 実働1日目出荷
NLSCNS-05-N 50 43 35.5 12 20 35 18 12 M8 1.0 5.5 4 6 M5×16 φ4×10 109.6 5,460 6,006 CAD カート 実働1日目出荷
NLSCNS-06-N 50 45 37.5 12 20 35 18 12 M8 1.0 5.5 4 6 M5×16 φ4×10 113.5 5,460 6,006 CAD カート 実働1日目出荷
NLSCNS-07-N 50 40 32.5 16 20 35 18 16 M8 1.0 6.6 4 6 M6×20 φ4×10 152.6 5,900 6,490 CAD カート 実働1日目出荷
NLSCNS-08-N 50 48 40.5 16 20 35 18 16 M8 1.0 6.6 4 6 M6×20 φ4×10 172.7 5,900 6,490 CAD カート 実働1日目出荷
NLSCNS-09-N 50 51 43.5 16 20 35 18 16 M8 1.0 6.6 4 6 M6×20 φ4×10 181.3 5,900 6,490 CAD カート 実働1日目出荷
NLSCNS-10-N 65 57 49.5 16 24 45 20 16 M8 1.0 9 5 8 M8×20 φ5×12 247 6,550 7,205 CAD カート 実働1日目出荷
NLSCNS-11-N 65 63 55.5 16 24 45 20 16 M8 1.0 9 5 8 M8×20 φ5×12 265.1 6,900 7,590 CAD カート 実働1日目出荷

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

NLSCNS-N
本体 SUS304
六角穴付きボルト SUSXM7
ノックピン SUS303

特長

  • ねじ穴（細目）・ノックピン取りつけ穴加工済みのリニアガイド用ストッパ。
  • 細目ねじのストッパボルト＊1と組み合わせることでねじ込み量の微調整が容易です。
  • ノックピンにより本体の位置決めが容易です。
  • ステンレス製。耐蝕性が必要な環境に適しています。
  • 対応レールサイズは15mm・20mm・25mm・30mm・35mm。
  • 全商品に取りつけ用の六角穴付きボルトとノックピンが付属しています。

＊1：　ストッパボルトは付属していません。別途ご用意ください。


品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

用途

テーブルの位置調整
テーブルの抜け止めや落下防止
緊急停止時のストッパ

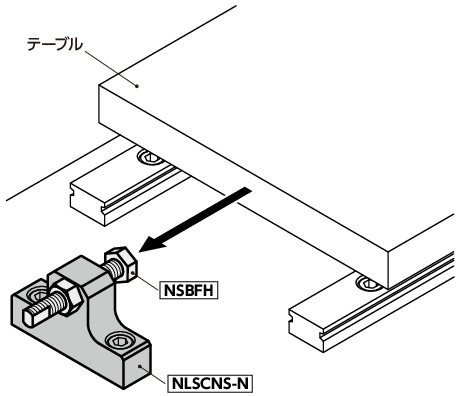

使用例
