Name: MOL-C
Brand: 鍋屋バイテック会社
Price: 2680 JPY
Availability: InStock

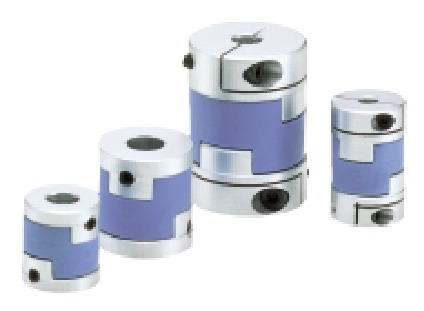

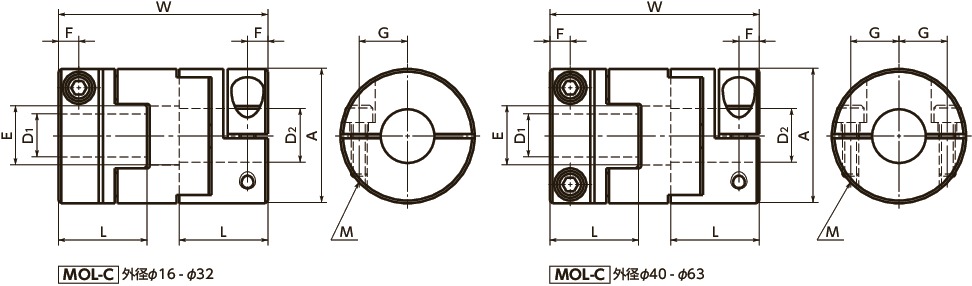

形状図

寸法・CAD・価格

単位 : mm

品番	A	L	W	E	F	G	M	ねじ締めつけトルク(N・m)	標準軸穴径 D₁-D₂	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	品番チェック	在庫/非在庫
MOL-16C	16	12.5	29	7	3	5	M2.5	1	-	2,680	2,948	CAD	カート	軸穴を選ぶ	在庫品
MOL-20C	20	14.4	33.8	9	3	6.5	M2.5	1	-	2,870	3,157	CAD	カート	軸穴を選ぶ	在庫品
MOL-25C	25	16.5	39.2	11	3.8	9	M3	1.5	-	3,280	3,608	CAD	カート	軸穴を選ぶ	在庫品
MOL-32C	32	18.7	44.7	14.5	4.5	11	M4	2.5	-	3,990	4,389	CAD	カート	軸穴を選ぶ	在庫品
MOL-40C	40	23	50	17	7	13	M5	4	-	9,140	10,054	CAD	カート	軸穴を選ぶ	在庫品
MOL-50C	50	27	58.2	23	8	16	M6	8	-	11,600	12,760	CAD	カート	軸穴を選ぶ	在庫品
MOL-63C	63	33	70.6	28	10	21	M8	16	-	16,800	18,480	CAD	カート	軸穴を選ぶ	在庫品

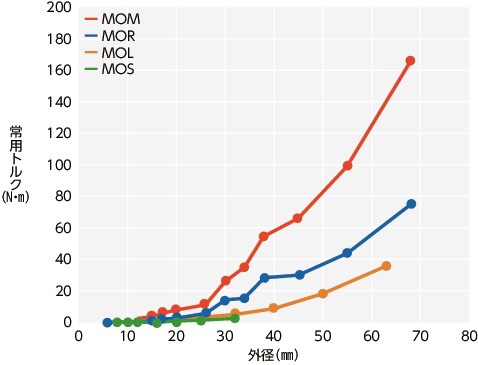

品番	最大軸穴径 (mm)	常用トルク (N・m)^＊1	最大トルク (N・m)^＊1	最高回転数 (min^-1)	慣性モーメント (kg・m²)^＊2	静的ねじりばね定数 (N・m/rad)	許容偏心 (mm)	許容偏角 (°)	質量 (g)^＊2
MOL-16C	6	0.7	1.4	39000	5.8×10-7	31	1	3	12
MOL-20C	8	1.2	2.4	31000	1.5×10-6	60	1.5	3	19
MOL-25C	10	2	4	25000	4.4×10-6	140	2	3	36
MOL-32C	14	4.5	9	19000	1.4×10-5	280	2.5	3	69
MOL-40C	16	9	18	15000	4.1×10-5	540	3	3	130
MOL-50C	20	18	36	12000	1.2×10-4	820	3.5	3	230
MOL-63C	25	36	72	10000	3.7×10-4	1900	4	3	450

＊1：　負荷変動がなく、一方向回転時の値です。負荷変動が大きい、または正逆運転がある場合は余裕を持ったサイズを選択してください。周囲温度が30℃を超える場合は、常用トルク・最大トルクを下表の温度補正係数で補正してください。MOL-Cの使用可能温度は－20℃～80℃です。詳しくは選定手順をご参照ください。
＊2：　最大軸穴径での値です。

品番	標準軸穴径　D₁-D₂
品番	5	6	6.35	8	10	11	12	14	15	16	18	20	25
MOL-16C	●	●	-	-	-	-	-	-	-	-	-	-	-
MOL-20C	-	●	●	●	-	-	-	-	-	-	-	-	-
MOL-25C	-	-	●	●	●	-	-	-	-	-	-	-	-
MOL-32C	-	-	-	●	●	●	●	●	-	-	-	-	-
MOL-40C	-	-	-	-	-	-	●	●	●	●	-	-	-
MOL-50C	-	-	-	-	-	-	-	-	-	●	●	●	-
MOL-63C	-	-	-	-	-	-	-	-	-	-	●	●	●

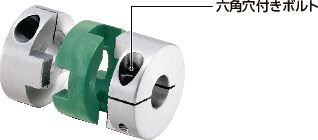

●全商品に六角穴付きボルト（MOL-C）が付属しています。

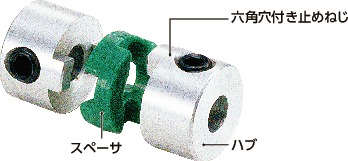

●セットスクリュータイプの軸穴径の寸法許容差はH8です。
●適用軸径の推奨寸法許容差はh6およびh7です。
●ハブの一方がセットスクリュータイプ、他方がクランピングタイプの組み合わせのご注文にも応じます。
●軸穴およびキー溝の追加工を行います。追加工サービスをご利用ください。
●カップリングへの軸の挿入量は、取りつけ・メンテナンスをご覧ください。⇒取りつけ・メンテナンス

品番
数量
単価（円・税別）

買い物を続けるカートを見る

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。　　　　　　

品番

BT：標準軸穴径以外の場合の追加工記号
KT：標準キー溝仕様以外の場合の追加工記号
追加工品番や手数料の詳細は「カプリコン軸穴径追加工サービス」をご参照ください。

ご希望の軸穴径を入力し、「品番チェック」ボタンを押してください。

軸穴径(D1)	軸穴径(D2)	品番チェック	価格(円・税別)	購入
mm キー溝	mm キー溝			カート

キー溝追加工

unit:mm
適用軸穴径 D₁D₂					キー溝				キー
					b		t		呼び寸法 b×h
					基準寸法	許容差 (JS9)	基準寸法	許容差	呼び寸法 b×h
6	7				2	±0.0125	1.0	+0.1 0	2×2
8	9	10			3	±0.0125	1.4		3×3
11	12				4	±0.0150	1.8		4×4
13	14	15	16	17	5	±0.0150	2.3		5×5
18	19	20	22		6	±0.0150	2.8		6×6
24	25	28	30		8	±0.0180	3.3	+0.2 0	8×7
32	35	36	38		10	±0.0180	3.3		10×8
40	42	44			12	±0.0215	3.3		12×8
45	48	50			14	±0.0215	3.8		14×9
55					16	±0.0215	4.3		16×10

周囲温度・温度補正係数

周囲温度	温度補正係数
-20℃～30℃	1.00
30℃～40℃	0.80
40℃～60℃	0.70
60℃～80℃	0.55
