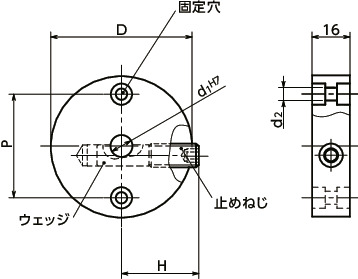

形状図
寸法・CAD・価格
単位 : mm
| 品番 | D | d1 | d2 | P | H | 質量（g） | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FRCA-40-B8-A-BK | 40 | 8 | 4.3 | 28 | 27 | 54 | 7,860 | 8,646 | CAD | カート | 実働10日目出荷 |
| FRCA-40-B10-A-BK | 40 | 10 | 4.3 | 28 | 27 | 54 | 7,860 | 8,646 | CAD | カート | 実働10日目出荷 |
| FRCA-50-B8-A-BK | 50 | 8 | 5.3 | 36 | 32 | 84 | 8,470 | 9,317 | CAD | カート | 実働10日目出荷 |
| FRCA-50-B10-A-BK | 50 | 10 | 5.3 | 36 | 32 | 84 | 8,470 | 9,317 | CAD | カート | 実働10日目出荷 |
| FRCA-50-B12-A-BK | 50 | 12 | 5.3 | 36 | 32 | 83 | 8,470 | 9,317 | CAD | カート | 実働10日目出荷 |
| FRCA-60-B10-A-BK | 60 | 10 | 5.3 | 44 | 36 | 122 | 9,440 | 10,384 | CAD | カート | 実働10日目出荷 |
| FRCA-60-B12-A-BK | 60 | 12 | 5.3 | 44 | 36 | 122 | 9,440 | 10,384 | CAD | カート | 実働10日目出荷 |
材質・仕上げ
| FRCA-A | |
|---|---|
| 本体 | アルミニウム合金 アルマイト処理(黒) |
| ウェッジ | 真鍮 |
| 止めねじ | SUS303相当 |
特長

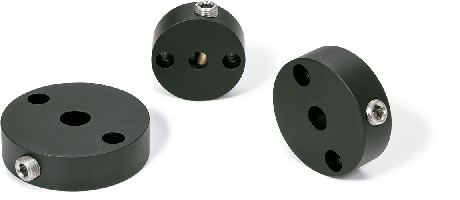

- 回転軸など1本のシャフトを固定するクランパ。
- コントロールノブなどの回転機構と組み合わせて使用いただけます。
- 止めねじを締めつけることで内部のウェッジが移動し、シャフトを優しくクランプします。
-
固定穴を利用して、プレートなどの機器・装置への取りつけが可能です。
固定穴は両側がザグリ穴となっており、どちらからでも取りつけができます。
使用例
回転軸をもつコントロールノブなどと組み合わせて。
