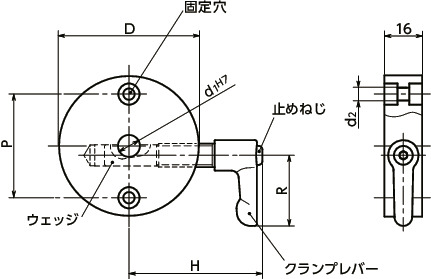

形状図
寸法・CAD・価格
単位 : mm
| 品番 | D | d1 | d2 | P | R | H | 質量（g） | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FRCA-40-B8-B-BK | 40 | 8 | 4.3 | 28 | 30 | 50 | 80 | 8,630 | 9,493 | CAD | カート | 実働10日目出荷 |
| FRCA-40-B10-B-BK | 40 | 10 | 4.3 | 28 | 30 | 50 | 79 | 8,630 | 9,493 | CAD | カート | 実働10日目出荷 |
| FRCA-50-B8-B-BK | 50 | 8 | 5.3 | 36 | 30 | 56 | 110 | 9,260 | 10,186 | CAD | カート | 実働10日目出荷 |
| FRCA-50-B10-B-BK | 50 | 10 | 5.3 | 36 | 30 | 56 | 110 | 9,260 | 10,186 | CAD | カート | 実働10日目出荷 |
| FRCA-50-B12-B-BK | 50 | 12 | 5.3 | 36 | 30 | 56 | 109 | 9,260 | 10,186 | CAD | カート | 実働10日目出荷 |
| FRCA-60-B10-B-BK | 60 | 10 | 5.3 | 44 | 30 | 61 | 148 | 10,300 | 11,330 | CAD | カート | 実働10日目出荷 |
| FRCA-60-B12-B-BK | 60 | 12 | 5.3 | 44 | 30 | 61 | 148 | 10,300 | 11,330 | CAD | カート | 実働10日目出荷 |
材質・仕上げ
| FRCA-B | |
|---|---|
| 本体 | アルミニウム合金 アルマイト処理(黒) |
| ウェッジ | 真鍮 |
| クランプレバー | 亜鉛ダイカスト 静電塗装(つや消し黒) |
| 止めねじ | SUS303相当 |
特長

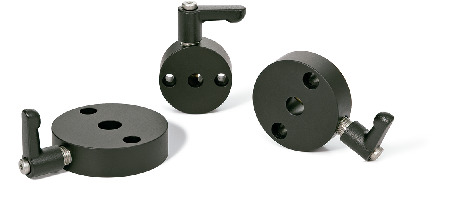

- 回転軸など1本のシャフトを固定するクランパ。
- コントロールノブなどの回転機構と組み合わせて使用いただけます。
- クランプレバーを締めつけることで内部のウェッジが移動し、シャフトを優しくクランプします。
-
固定穴を利用して、プレートなどの機器・装置への取りつけが可能です。
固定穴は両側がザグリ穴となっており、どちらからでも取りつけができます。
使用例
回転軸をもつコントロールノブなどと組み合わせて。
