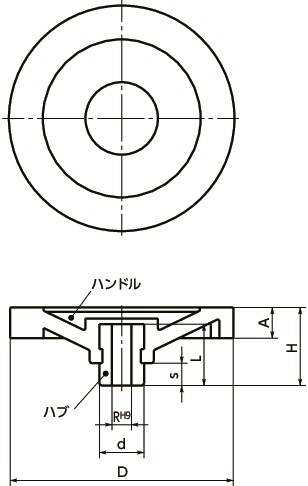

形状図
寸法・CAD・価格
単位 : mm
| 品番 | D | R | H | A | s | d | L | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 追加工品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HPS-80-N | 80 | 10 | 41 | 14 | 14 | 25 | 35 | 145 | 3,830 | 4,213 | CAD | カート | カート | 在庫品 |
| HPS-100-N | 100 | 10 | 43 | 17 | 14 | 25 | 35 | 205 | 4,100 | 4,510 | CAD | カート | カート | 在庫品 |
| HPS-125-N | 125 | 12 | 44 | 18 | 14 | 25 | 35 | 270 | 5,610 | 6,171 | CAD | カート | カート | 在庫品 |
| HPS-160-N | 160 | 14 | 50 | 20 | 14 | 32 | 35 | 420 | 7,650 | 8,415 | CAD | カート | カート | 在庫品 |
| HPS-200-N | 200 | 16 | 56 | 22 | 14 | 40 | 35 | 770 | 9,550 | 10,505 | CAD | カート | カート | 在庫品 |
材質・仕上げ
| HPS | |
|---|---|
| ハンドル | フェノール樹脂（黒） |
| ハブ | スティール 三価クロメート処理 |
追加工
加工記号を選択の上、加工内容を入力してください。
ご希望の軸穴がない場合は「コンタクトセンター」へお問い合わせください。
詳細は「ハンドル追加工サービス」をご参照ください。
ご注文内容
| 追加工品番 |
|---|
価格・個数を確認してから「カート」ボタンをクリックしてください。
| 本体価格(円) | 追加工価格(円) | 合計価格(円・税別) | 購入数 | ご購入 |
|---|---|---|---|---|
| カート |
加工タイプ が入力されていません
納期
14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。
直送
ご要望によりご指定先へ直送いたします。
加工記号の選択
| 軸穴(寸法許容差H8) ＋ 押しねじ穴2カ所 |
|---|
| 軸穴(寸法許容差H8) ＋ 新JISキー溝 ＋ 押しねじ穴1カ所 |
|---|
| 角穴(寸法許容差H11) ＋ 押しねじ穴1カ所 または 押しねじ穴なし |
|---|
| 押しねじ穴1カ所 |
|---|
| めねじ(貫通) |
|---|
ご希望の軸穴がない場合は「コンタクトセンター」へお問い合わせください。
詳細は「ハンドル追加工サービス」をご参照ください。
特長
- フェノール樹脂製。
- 軸穴加工済み（公差：H9）です。
-

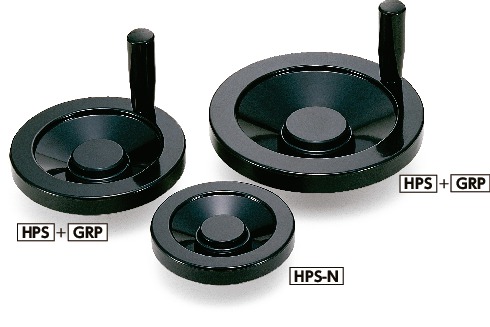

品番の末尾記号により、グリップ取りつけ穴の有無が選択できます。
HPS----グリップ取りつけ穴つき
HPS-N----グリップ取りつけ穴なし - 本商品にはグリップが付属していません。グリップは別途ご注文ください。⇒グリップ
