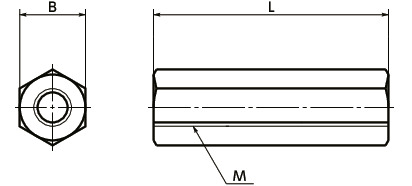

形状図
寸法・CAD・価格
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | L | B | L1 | L2＊1 | 1袋入り数 | 質量 (g) |
価格 (円/袋) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 追加工品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPE-M3-4-HB | M3 | 0.5 | 4 | 6 | めねじ貫通穴 | - | 5 | 0.14 | 1,510 | 1,661 | CAD | カート | カート | 在庫品 |
| SPE-M3-5-HB | M3 | 0.5 | 5 | 6 | めねじ貫通穴 | - | 5 | 0.17 | 1,560 | 1,716 | CAD | カート | カート | 在庫品 |
| SPE-M3-6-HB | M3 | 0.5 | 6 | 6 | めねじ貫通穴 | - | 5 | 0.2 | 1,600 | 1,760 | CAD | カート | カート | 在庫品 |
| SPE-M3-8-HB | M3 | 0.5 | 8 | 6 | めねじ貫通穴 | - | 5 | 0.27 | 1,750 | 1,925 | CAD | カート | カート | 在庫品 |
| SPE-M3-10-HB | M3 | 0.5 | 10 | 6 | めねじ貫通穴 | - | 5 | 0.34 | 1,840 | 2,024 | CAD | カート | カート | 在庫品 |
| SPE-M3-12-HB | M3 | 0.5 | 12 | 6 | めねじ貫通穴 | - | 5 | 0.41 | 1,950 | 2,145 | CAD | カート | カート | 在庫品 |
| SPE-M3-15-HB | M3 | 0.5 | 15 | 6 | 6 | 6 | 5 | 0.51 | 2,100 | 2,310 | CAD | カート | カート | 在庫品 |
| SPE-M3-18-HB | M3 | 0.5 | 18 | 6 | 6 | 6 | 5 | 0.61 | 2,250 | 2,475 | CAD | カート | カート | 在庫品 |
| SPE-M3-20-HB | M3 | 0.5 | 20 | 6 | 6 | 6 | 5 | 0.68 | 2,350 | 2,585 | CAD | カート | カート | 在庫品 |
| SPE-M3-25-HB | M3 | 0.5 | 25 | 6 | 6 | 6 | 5 | 0.85 | 2,600 | 2,860 | CAD | カート | カート | 在庫品 |
| SPE-M3-30-HB | M3 | 0.5 | 30 | 6 | 6 | 6 | 5 | 1.0 | 2,900 | 3,190 | CAD | カート | カート | 在庫品 |
＊1： L2寸法の記載がないサイズにつきましては、めねじ貫通穴となります。
●1袋入り数未満でご注文の場合は、別途手数料を申し受けます。詳しくはバラ売りサービスをご確認ください。
材質・仕上げ
| SPE-HB | |
|---|---|
| 本体 | PEEK（ピーク：ポリエーテルエーテルケトン）（うす茶） |
| 耐熱温度＊1 | 260℃ |
＊1： 樹脂素材の値です。商品の使用可能温度は、締めつけトルクなどの使用条件により変わります。
特長
- PEEK製の六角支柱。
- PEEKは、物理的・化学的特性にすぐれた熱可塑性スーパーエンジニアリングプラスティックです。
- すぐれた耐薬品性。濃硫酸・濃硝酸・濃ふっ化水素酸以外の薬品にはほとんど侵されません。
- 耐熱性・耐水性にすぐれ、高い耐熱強度を保持します。
- 耐磨耗性・耐衝撃性・耐疲労性にすぐれています。
- UL規格94のV-0をクリアする高い難燃性があります。
- 樹脂ねじの特性および使用上の注意は「樹脂ねじの特性」をご参照ください。⇒樹脂ねじの特性
