  • ヒンジ（蝶番・丁番）

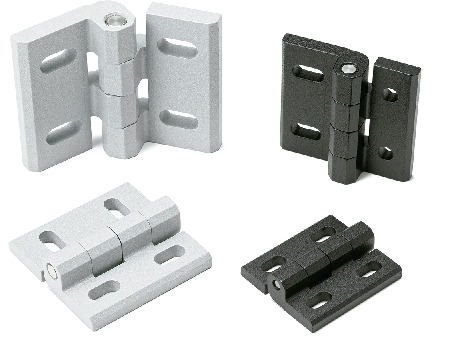

ピッチアジャスタブルヒンジ

Pitch Adjustable Hinge

HNDH

安全上の注意

HNDH

形状図

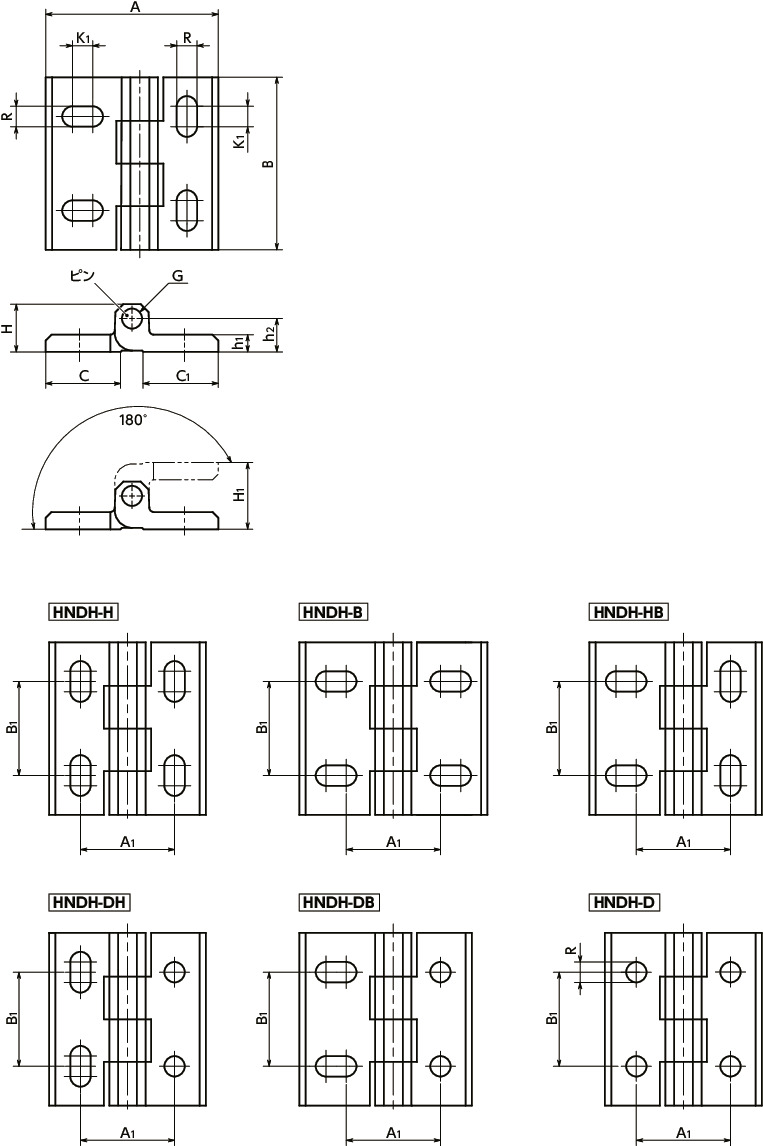

HNDHピッチアジャスタブルヒンジ 寸法図

寸法・CAD・価格

絞り込み

カラー
すべて
SG
BK
調整タイプ
すべて
H
B
HB
DH
DB
D

単位 : mm

品番 A B A1 B1 C C1 H H1 h1 h2 K1 G R カラー 質量
(g)		 調整タイプ 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
HNDH-40-45-H-SG 40 45 25 25 16 16 13 19 5 9.5 5.3 4 5.3 SG 70 H 3,660 4,026 CAD カート 実働15日目出荷
HNDH-40-45-H-BK 40 45 25 25 16 16 13 19 5 9.5 5.3 4 5.3 BK 70 H 3,660 4,026 CAD カート 実働15日目出荷
HNDH-50-45-B-SG 50 45 25 25 21 21 13 19 5 9.5 5.3 4 5.3 SG 90 B 3,600 3,960 CAD カート 実働15日目出荷
HNDH-50-45-B-BK 50 45 25 25 21 21 13 19 5 9.5 5.3 4 5.3 BK 90 B 3,600 3,960 CAD カート 実働15日目出荷
HNDH-45-45-HB-SG 45 45 25 25 21 16 13 19 5 9.5 5.3 4 5.3 SG 75 HB 3,630 3,993 CAD カート 実働15日目出荷
HNDH-45-45-HB-BK 45 45 25 25 21 16 13 19 5 9.5 5.3 4 5.3 BK 75 HB 3,630 3,993 CAD カート 実働15日目出荷
HNDH-40-45-DH-SG 40 45 25 25 16 16 13 19 5 9.5 5.3 4 5.3 SG 70 DH 3,680 4,048 CAD カート 実働15日目出荷
HNDH-40-45-DH-BK 40 45 25 25 16 16 13 19 5 9.5 5.3 4 5.3 BK 70 DH 3,680 4,048 CAD カート 実働15日目出荷
HNDH-45-45-DB-SG 45 45 25 25 21 16 13 19 5 9.5 5.3 4 5.3 SG 75 DB 3,650 4,015 CAD カート 実働15日目出荷
HNDH-45-45-DB-BK 45 45 25 25 21 16 13 19 5 9.5 5.3 4 5.3 BK 75 DB 3,650 4,015 CAD カート 実働15日目出荷
HNDH-40-45-D-SG 40 45 25 25 16 16 13 19 5 9.5 - 4 5.3 SG 70 D 3,690 4,059 CAD カート 実働15日目出荷
HNDH-40-45-D-BK 40 45 25 25 16 16 13 19 5 9.5 - 4 5.3 BK 70 D 3,690 4,059 CAD カート 実働15日目出荷
HNDH-50-55-H-SG 50 55 30 30 21 21 16.6 23.2 6 11.6 6.5 6 6.5 SG 130 H 4,110 4,521 CAD カート 実働15日目出荷
HNDH-50-55-H-BK 50 55 30 30 21 21 16.6 23.2 6 11.6 6.5 6 6.5 BK 130 H 4,110 4,521 CAD カート 実働15日目出荷
HNDH-60-55-B-SG 60 55 30 30 26 26 16.6 23.2 6 11.6 6.5 6 6.5 SG 143 B 4,250 4,675 CAD カート 実働15日目出荷
HNDH-60-55-B-BK 60 55 30 30 26 26 16.6 23.2 6 11.6 6.5 6 6.5 BK 143 B 4,250 4,675 CAD カート 実働15日目出荷
HNDH-55-55-HB-SG 55 55 30 30 26 21 16.6 23.2 6 11.6 6.5 6 6.5 SG 135 HB 4,170 4,587 CAD カート 実働15日目出荷
HNDH-55-55-HB-BK 55 55 30 30 26 21 16.6 23.2 6 11.6 6.5 6 6.5 BK 135 HB 4,170 4,587 CAD カート 実働15日目出荷
HNDH-50-55-DH-SG 50 55 30 30 21 21 16.6 23.2 6 11.6 6.5 6 6.5 SG 130 DH 4,120 4,532 CAD カート 実働15日目出荷
HNDH-50-55-DH-BK 50 55 30 30 21 21 16.6 23.2 6 11.6 6.5 6 6.5 BK 130 DH 4,120 4,532 CAD カート 実働15日目出荷
HNDH-55-55-DB-SG 55 55 30 30 26 21 16.6 23.2 6 11.6 6.5 6 6.5 SG 135 DB 4,190 4,609 CAD カート 実働15日目出荷
HNDH-55-55-DB-BK 55 55 30 30 26 21 16.6 23.2 6 11.6 6.5 6 6.5 BK 135 DB 4,190 4,609 CAD カート 実働15日目出荷
HNDH-50-55-D-SG 50 55 30 30 21 21 16.6 23.2 6 11.6 - 6 6.5 SG 132 D 4,140 4,554 CAD カート 実働15日目出荷
HNDH-50-55-D-BK 50 55 30 30 21 21 16.6 23.2 6 11.6 - 6 6.5 BK 132 D 4,140 4,554 CAD カート 実働15日目出荷
HNDH-60-65-H-SG 60 65 36 36 26 26 21.4 29.8 8 14.9 8.3 8 8.3 SG 237 H 5,150 5,665 CAD カート 実働15日目出荷
HNDH-60-65-H-BK 60 65 36 36 26 26 21.4 29.8 8 14.9 8.3 8 8.3 BK 237 H 5,150 5,665 CAD カート 実働15日目出荷
HNDH-76-65-B-SG 76 65 36 36 33.5 33.5 21.4 29.8 8 14.9 8.3 8 8.3 SG 276 B 5,440 5,984 CAD カート 実働15日目出荷
HNDH-76-65-B-BK 76 65 36 36 33.5 33.5 21.4 29.8 8 14.9 8.3 8 8.3 BK 276 B 5,440 5,984 CAD カート 実働15日目出荷
HNDH-68-65-HB-SG 68 65 36 36 33.5 26 21.4 29.8 8 14.9 8.3 8 8.3 SG 253 HB 5,280 5,808 CAD カート 実働15日目出荷
HNDH-68-65-HB-BK 68 65 36 36 33.5 26 21.4 29.8 8 14.9 8.3 8 8.3 BK 253 HB 5,280 5,808 CAD カート 実働15日目出荷
HNDH-60-65-DH-SG 60 65 36 36 26 26 21.4 29.8 8 14.9 8.3 8 8.3 SG 237 DH 5,200 5,720 CAD カート 実働15日目出荷
HNDH-60-65-DH-BK 60 65 36 36 26 26 21.4 29.8 8 14.9 8.3 8 8.3 BK 237 DH 5,200 5,720 CAD カート 実働15日目出荷
HNDH-68-65-DB-SG 68 65 36 36 33.5 26 21.4 29.8 8 14.9 8.3 8 8.3 SG 259 DB 5,340 5,874 CAD カート 実働15日目出荷
HNDH-68-65-DB-BK 68 65 36 36 33.5 26 21.4 29.8 8 14.9 8.3 8 8.3 BK 259 DB 5,340 5,874 CAD カート 実働15日目出荷
HNDH-60-65-D-SG 60 65 36 36 26 26 21.4 29.8 8 14.9 - 8 8.3 SG 243 D 5,250 5,775 CAD カート 実働15日目出荷
HNDH-60-65-D-BK 60 65 36 36 26 26 21.4 29.8 8 14.9 - 8 8.3 BK 243 D 5,250 5,775 CAD カート 実働15日目出荷

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

HNDH
本体 亜鉛ダイカスト
静電塗装（各色）
ピン SUS316Ti相当

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
（円・税別）

特長

  • 垂直または水平の長穴により、取りつけ位置の調整が可能なヒンジです。
  • 本体は亜鉛ダイカスト製。厚みのある形状で耐久性を高めています。
  • 取りつけ穴の組み合わせによって、6種類の調整タイプが選択できます。
    HNDH-H----4ヵ所すべて垂直方向に調整可能
    HNDH-B----4ヵ所すべて水平方向に調整可能
    HNDH-HB----片側2ヵ所は垂直方向、もう片側2ヵ所は水平方向に調整可能
    HNDH-DH----片側2ヵ所は垂直方向に調整可能、もう片側2ヵ所は丸穴で固定
    HNDH-DB----片側2ヵ所は水平方向に調整可能、もう片側2ヵ所は丸穴で固定
    HNDH-D----4ヵ所すべてが丸穴で固定
  • カラーバリエーションは2色。品番の末尾記号により選択できます。
    HNDH-SG----つや消しシルバー
    HNDH-BK----つや消し黒

取りつけ

取りつけねじ同士の干渉を避けるため、各種低頭ボルトや平座金を使用し、ねじ頭部・平座金の高さの合計がh3を超えないようにご注意ください。

HNDH

品番 h3（mm）
HNDH-40-45-H 9
HNDH-50-45-B 9
HNDH-45-45-HB 9
HNDH-40-45-DH 9
HNDH-45-45-DB 9
HNDH-40-45-D 9
HNDH-50-55-H 11.2
HNDH-60-55-B 11.2
HNDH-55-55-HB 11.2
HNDH-50-55-DH 11.2
HNDH-55-55-DB 11.2
HNDH-50-55-D 11.2
HNDH-60-65-H 13.8
HNDH-76-65-B 13.8
HNDH-68-65-HB 13.8
HNDH-60-65-DH 13.8
HNDH-68-65-DB 13.8
HNDH-60-65-D 13.8

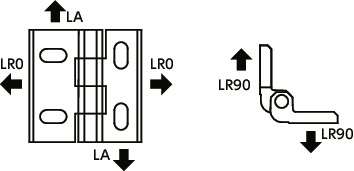

強度

HNDHピッチアジャスタブルヒンジ

品番 破壊荷重（N）＊1
LR0 LR90 LA
HNDH-40-45 1000 2000 1700
HNDH-45-45 1000 2000 1700
HNDH-50-45 1000 2000 1700
HNDH-50-55 1500 2500 1500
HNDH-55-55 1500 2500 1500
HNDH-60-55 1500 2500 1500
HNDH-60-65 2500 3500 1200
HNDH-68-65 2500 3500 1200
HNDH-76-65 2500 3500 1200

＊1：　機能と外観に影響がない範囲で、わずかな変形が発生し始める荷重です。
