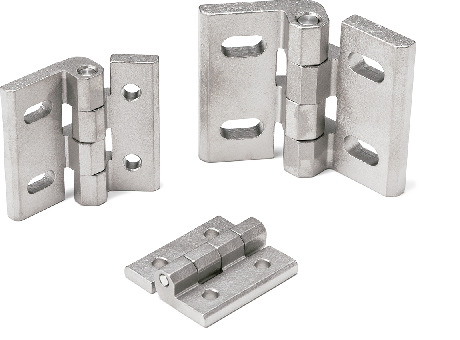

ピッチアジャスタブルヒンジ - ステンレス製

Stainless Steel Pitch Adjustable Hinge

HNDHS-NI

安全上の注意

HNDHS-NI

形状図

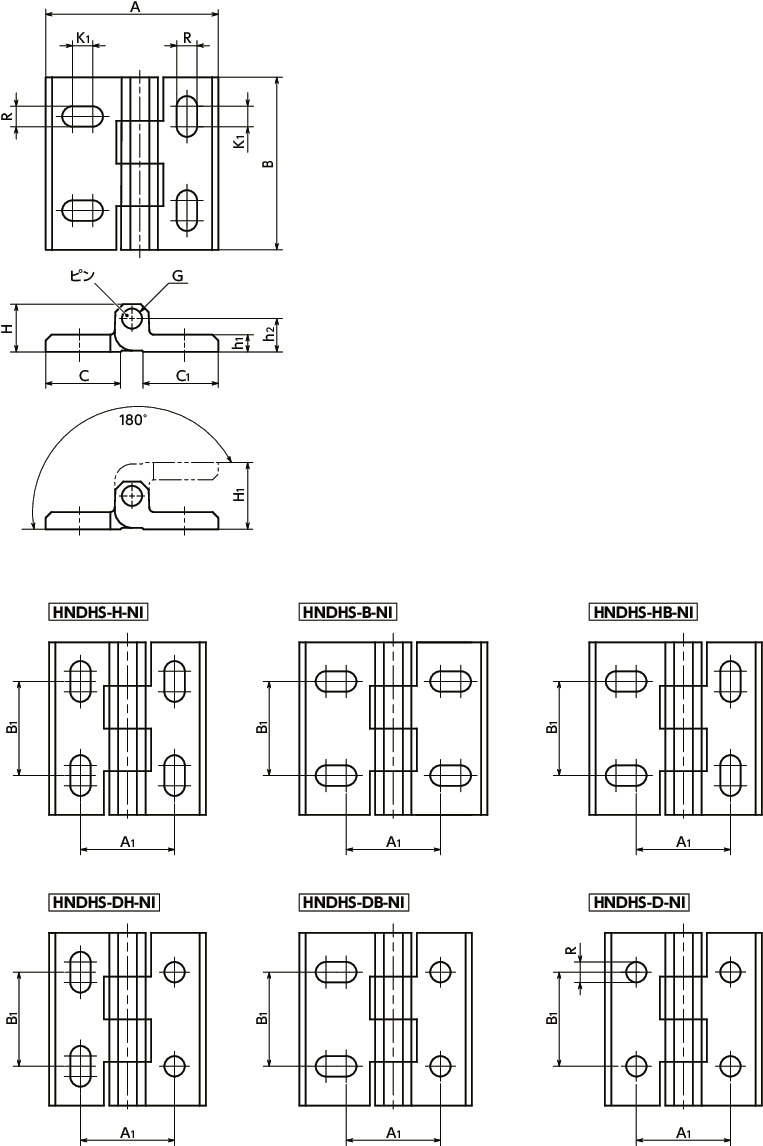

HNDHS-NIピッチアジャスタブルヒンジ - ステンレス製寸法図

寸法・CAD・価格

絞り込み

調整タイプ
すべて
H
B
HB
DH
DB
D

単位 : mm

品番 A B A1 B1 C C1 H H1 h1 h2 K1 G R 質量
(g)		 調整タイプ 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
HNDHS-40-45-H-NI 40 45 25 25 16 16 13 19 5 9.5 5.3 4 5.3 81 H 5,400 5,940 CAD カート 実働15日目出荷
HNDHS-50-45-B-NI 50 45 25 25 21 21 13 19 5 9.5 5.3 4 5.3 93 B 5,080 5,588 CAD カート 実働15日目出荷
HNDHS-45-45-HB-NI 45 45 25 25 21 16 13 19 5 9.5 5.3 4 5.3 88 HB 5,240 5,764 CAD カート 実働15日目出荷
HNDHS-40-45-DH-NI 40 45 25 25 16 16 13 19 5 9.5 5.3 4 5.3 81 DH 5,460 6,006 CAD カート 実働15日目出荷
HNDHS-45-45-DB-NI 45 45 25 25 21 16 13 19 5 9.5 5.3 4 5.3 88 DB 5,320 5,852 CAD カート 実働15日目出荷
HNDHS-40-45-D-NI 40 45 25 25 16 16 13 19 5 9.5 - 4 5.3 83 D 5,570 6,127 CAD カート 実働15日目出荷
HNDHS-50-55-H-NI 50 55 30 30 21 21 16.6 23.2 6 11.6 6.5 6 6.5 157 H 6,810 7,491 CAD カート 実働15日目出荷
HNDHS-60-55-B-NI 60 55 30 30 26 26 16.6 23.2 6 11.6 6.5 6 6.5 170 B 7,310 8,041 CAD カート 実働15日目出荷
HNDHS-55-55-HB-NI 55 55 30 30 26 21 16.6 23.2 6 11.6 6.5 6 6.5 164 HB 7,080 7,788 CAD カート 実働15日目出荷
HNDHS-50-55-DH-NI 50 55 30 30 21 21 16.6 23.2 6 11.6 6.5 6 6.5 157 DH 7,100 7,810 CAD カート 実働15日目出荷
HNDHS-55-55-DB-NI 55 55 30 30 26 21 16.6 23.2 6 11.6 6.5 6 6.5 164 DB 7,330 8,063 CAD カート 実働15日目出荷
HNDHS-50-55-D-NI 50 55 30 30 21 21 16.6 23.2 6 11.6 - 6 6.5 157 D 7,340 8,074 CAD カート 実働15日目出荷
HNDHS-60-65-H-NI 60 65 36 36 26 26 21.4 29.8 8 14.9 8.3 8 8.3 289 H 10,500 11,550 CAD カート 実働15日目出荷
HNDHS-76-65-B-NI 76 65 36 36 33.5 33.5 21.4 29.8 8 14.9 8.3 8 8.3 328 B 11,100 12,210 CAD カート 実働15日目出荷
HNDHS-68-65-HB-NI 68 65 36 36 33.5 26 21.4 29.8 8 14.9 8.3 8 8.3 310 HB 10,800 11,880 CAD カート 実働15日目出荷
HNDHS-60-65-DH-NI 60 65 36 36 26 26 21.4 29.8 8 14.9 8.3 8 8.3 289 DH 10,400 11,440 CAD カート 実働15日目出荷
HNDHS-68-65-DB-NI 68 65 36 36 33.5 26 21.4 29.8 8 14.9 8.3 8 8.3 310 DB 10,600 11,660 CAD カート 実働15日目出荷
HNDHS-60-65-D-NI 60 65 36 36 26 26 21.4 29.8 8 14.9 - 8 8.3 289 D 10,300 11,330 CAD カート 実働15日目出荷

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

HNDHS-NI
本体 SUS304相当
ピン SUS316Ti相当

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
（円・税別）

特長

  • 垂直または水平の長穴により、取りつけ位置の調整が可能なヒンジです。
  • 本体は耐蝕性にすぐれたステンレス製。
  • 取りつけ穴の組み合わせによって、6種類の調整タイプが選択できます。
    HNDHS-H-NI----4ヵ所すべて垂直方向に調整可能
    HNDHS-B-NI----4ヵ所すべて水平方向に調整可能
    HNDHS-HB-NI----片側2ヵ所は垂直方向、もう片側2ヵ所は水平方向に調整可能
    HNDHS-DH-NI----片側2ヵ所は垂直方向に調整可能、もう片側2ヵ所は丸穴で固定
    HNDHS-DB-NI----片側2ヵ所は水平方向に調整可能、もう片側2ヵ所は丸穴で固定
    HNDHS-D-NI----4ヵ所すべてが丸穴で固定

取りつけ

取りつけねじ同士の干渉を避けるため、各種低頭ボルトや平座金を使用し、ねじ頭部・平座金の高さの合計がh3を超えないようにご注意ください。

HNDHS-NI

品番 h3（mm）
HNDHS-40-45-H-NI 9
HNDHS-50-45-B-NI 9
HNDHS-45-45-HB-NI 9
HNDHS-40-45-DH-NI 9
HNDHS-45-45-DB-NI 9
HNDHS-40-45-D-NI 9
HNDHS-50-55-H-NI 11.2
HNDHS-60-55-B-NI 11.2
HNDHS-55-55-HB-NI 11.2
HNDHS-50-55-DH-NI 11.2
HNDHS-55-55-DB-NI 11.2
HNDHS-50-55-D-NI 11.2
HNDHS-60-65-H-NI 13.8
HNDHS-76-65-B-NI 13.8
HNDHS-68-65-HB-NI 13.8
HNDHS-60-65-DH-NI 13.8
HNDHS-68-65-DB-NI 13.8
HNDHS-60-65-D-NI 13.8

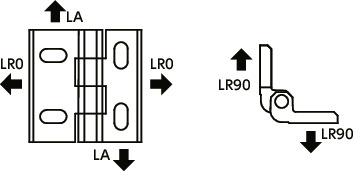

強度

HNDHS-NIピッチアジャスタブルヒンジ - ステンレス製

品番 破壊荷重（N）＊1
LR0 LR90 LA
HNDHS-40-45-NI 2500 3000 2500
HNDHS-45-45-NI 2500 3000 2500
HNDHS-50-45-NI 2500 3000 2500
HNDHS-50-55-NI 3000 4000 2200
HNDHS-55-55-NI 3000 4000 2200
HNDHS-60-55-NI 3000 4000 2200
HNDHS-60-65-NI 3500 4500 1800
HNDHS-68-65-NI 3500 4500 1800
HNDHS-76-65-NI 3500 4500 1800

＊1：　機能と外観に影響がない範囲で、わずかな変形が発生し始める荷重です。


商品品番一覧

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

ヒンジ（蝶番・丁番）にはこのような商品があります

HNDS-A4

品名

ピッチアジャスタブルヒンジ - ステンレス製

品番

HNDS-A4

特長

取りつけ位置を上下左右に調整可能
SUS316相当

HNDH

品名

ピッチアジャスタブルヒンジ

品番

HNDH

特長

取りつけ位置を上下左右に調整可能

HNP

品名

ピッチアジャスタブルヒンジ - アルミフレーム用
