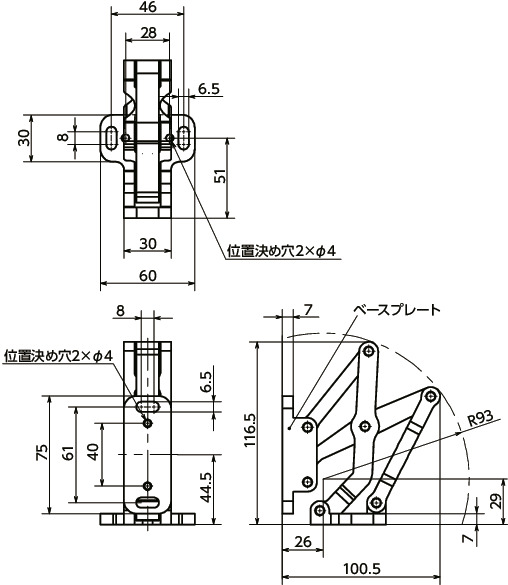

形状図
寸法・CAD・価格
| 品番 | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|
| HNMHA-75-AL | 320 | 76,100 | 83,710 | CAD | カート | 実働10日目出荷 |
材質・仕上げ
| HNMHA | |
|---|---|
| 本体 | アルミニウム合金 アルマイト処理 |
| ワッシャ | SUS304 |
特長

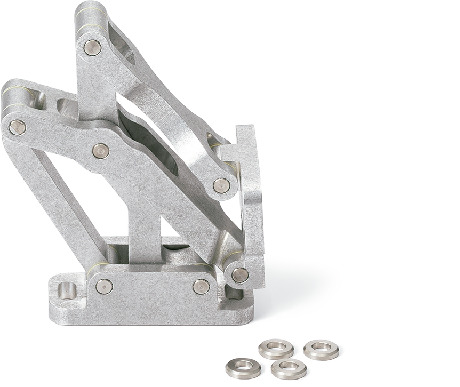

- ドアなどの内側に取りつけるアルミ製の大型スライドヒンジです。
- 最大開き角度は180°です。
-

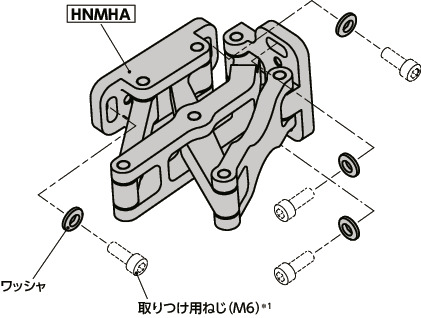

強化ワッシャが4個付属しています。
取りつけは呼び径M6のねじを使用してください。
＊1： 取りつけ用ねじは付属していません。
- すきま調整や取りつけを容易にするヒンジ用プレートHNARSHNAMSHNAFS（別売）があります。取りつけ例をご参照ください。
- バスのトランクや大型扉などの用途に適しています。

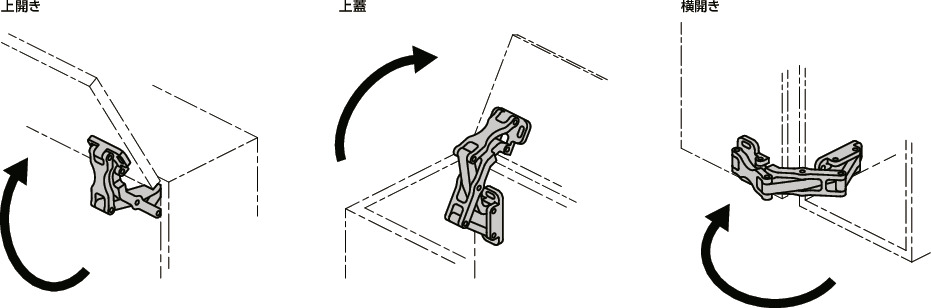

使用例

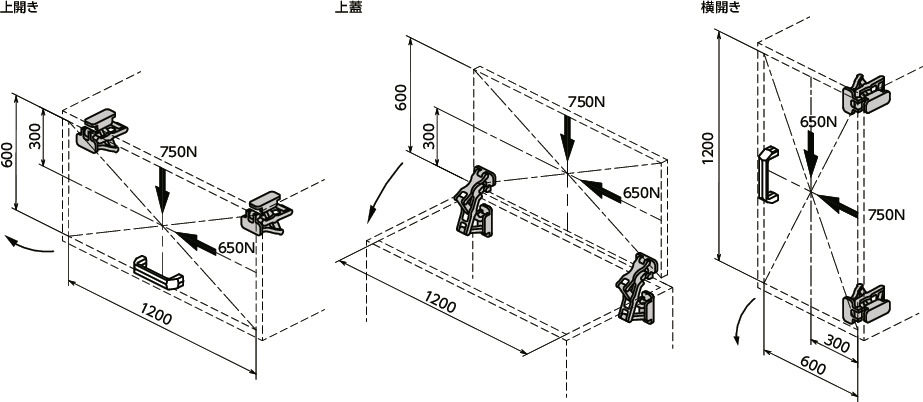

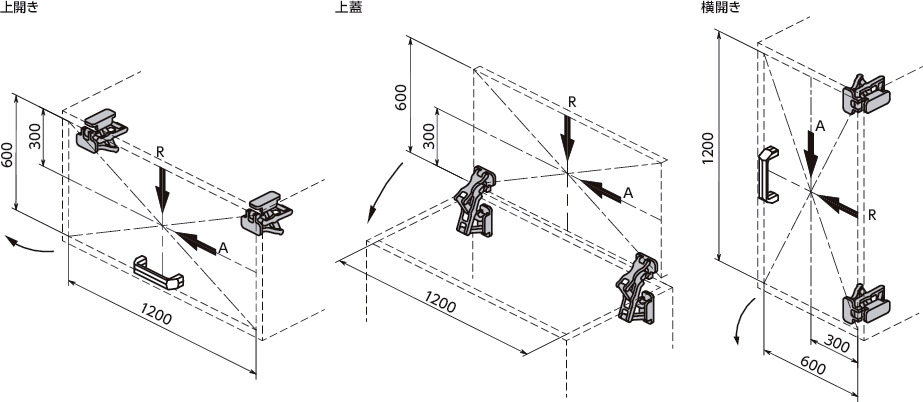

許容最大荷重

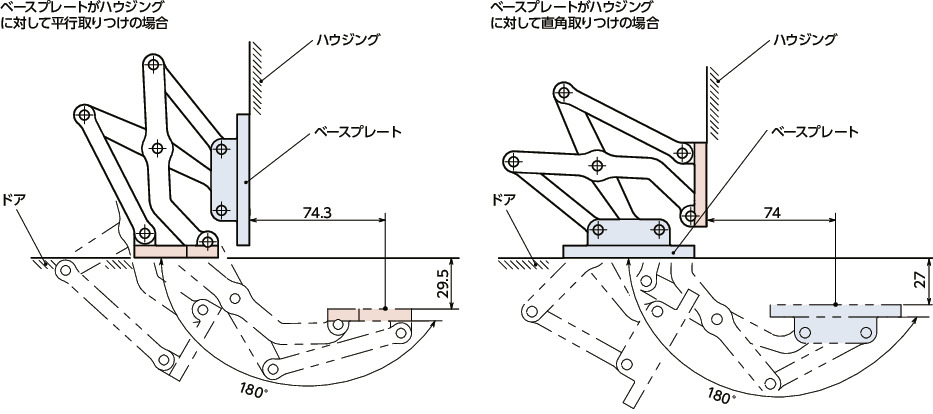

軌跡図

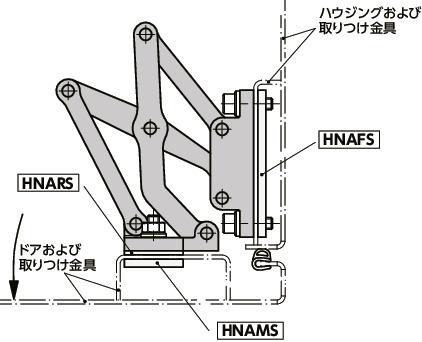

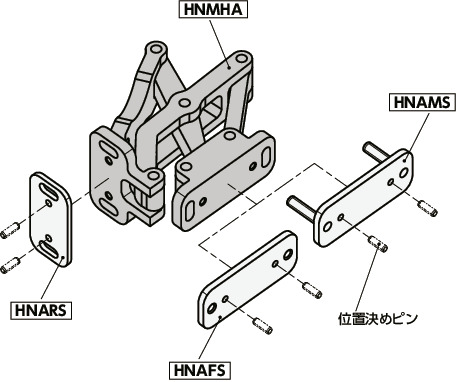

取りつけ例
ヒンジ用プレートHNARSHNAMSHNAFS（別売）と組み合わせて。
位置決めピンはアルミ大型スライドヒンジおよびヒンジ用プレートに付属していません。必要に応じてお客さまにてご用意ください。
位置決めピンは取りつけ後、取りはずさないでください。
最大パネル厚さ

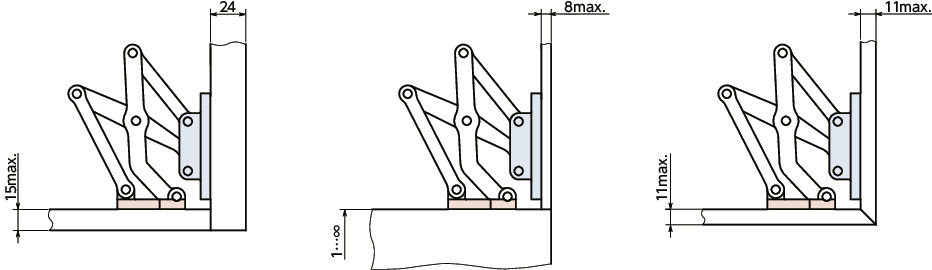

ハウジングに対して平行取りつけ時

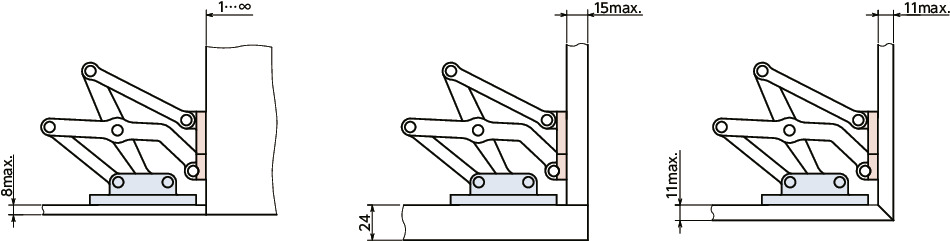

ハウジングに対して直角取りつけ時
表示されている設計バリエーションは、標準的な設置条件を表しています。パネル厚さや取りつけ位置により最大パネル厚さは変化します。
