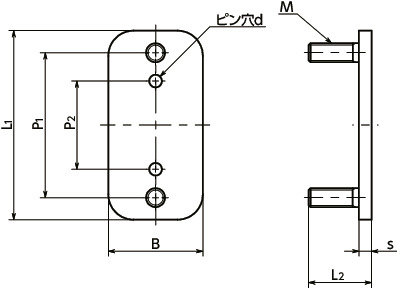

HNAMS-60-30-MTの形状図
単位 : mm
| 品番 | L1 | L2 | B | M(並目) ねじの呼び |
ピッチ | d | P1 | P2 | s | 質量（g） | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HNAMS-60-30-MT | 60 | 30 | 30 | M6 | 1 | 4 | 46 | 28 | 4 | 65 | 3,070 | 3,377 | CAD | カート | 実働10日目出荷 |
HNAMS-60-30-MTの材質・仕上げ
| HNAMS | |
|---|---|
| 本体 | SUS304 |

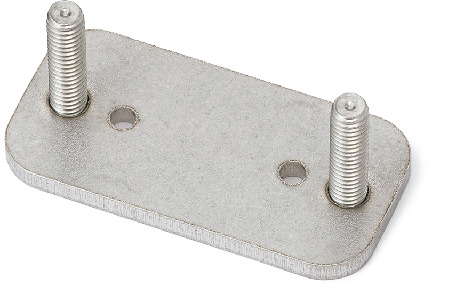

HNAMS-60-30-MTの特長
- アルミ大型スライドヒンジHNMVAHNMMAHNMHA専用＊1のプレート。
- ステンレス製のおねじタイプ。
- ハウジングやドアに貫通穴を加工するか、溶接して固定することでヒンジの取りつけが可能です。
- ボルトやワッシャを使用しなくてもヒンジを取りつけできます。
- ピン穴とヒンジの位置決め穴を位置決めピンで固定することで、相互の部品の回転を防ぎます。
＊1： ステンレス大型スライドヒンジHNNVSHNNMSHNNHSには使用できません。

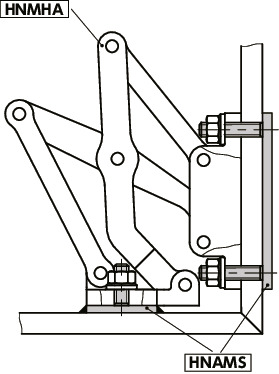

使用例
