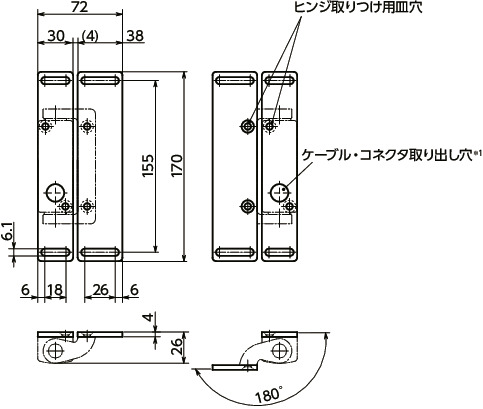

形状図
＊1： HNSW-＊＊-101-CHNSW-＊＊-101-CK-＊を使用する場合の取り出し穴です。
ヒンジをHNCRに固定するための皿ねじが4本付属しています。
材質・仕上げ
| HNCR | |
|---|---|
| 本体 | スティール 亜鉛メッキ 粉体塗装（シルバーメタリック） |
特長

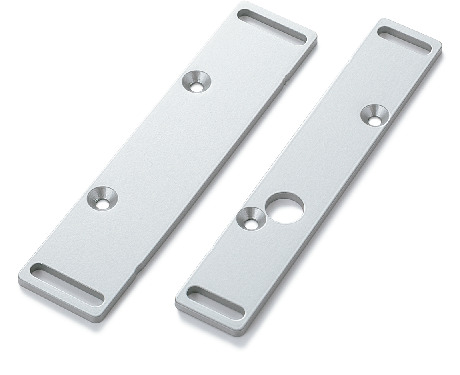

- 安全スイッチヒンジHNSWとメタルヒンジHNSW-Nをドアの正面から取りつけたい場合に使用するスティール製のプレートです。
- 取りつけが容易です。
- 本体の長穴より、アルミフレームなどへ取りつけが可能です。
- ヒンジをHNCRに固定するための皿ねじが4本付属しています。
- 取りつけ用のねじ（M6）は付属していません。別途ご用意ください。
取りつけ例
