NBK

  • インデックスプランジャ

PIC-8-10-A

インデックスプランジャ用ブシュ - テーパ穴タイプ

Bushings for use with Indexing Plunger - Taper bore type

安全上の注意

PIC-Aインデックスプランジャ用ブシュ - テーパ穴タイプ

PIC-8-10-Aの形状図

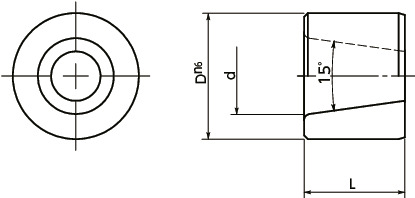

PIC-Aインデックスプランジャ用ブシュ - テーパ穴タイプ寸法図

単位 : mm

品番 L d D 適用インデックスプランジャ 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
PPCX PPCY
PIC-8-10-A 10 8 12 PPCX-8-＊＊ PPCY-8-＊＊ 7 1,890 2,079 CAD カート 在庫品

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

PIC-8-10-Aの材質・仕上げ

PIC-A
本体 SUM22L相当
（硬度60-64HRC）

PIC-8-10-Aの特長

  • テーパピンタイプのインデックスプランジャPPCX（PPCX）PPCY（PPCY）用ブシュ。
  • 取りつけ穴の推奨寸法公差はH7です。

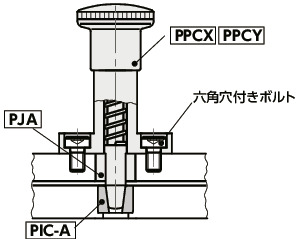

使用例

テーパピンタイプのインデックスプランジャPPCX（PPCX）PPCY（PPCY）と位置決めピン用ブシュPJA（PJA）を組み合わせて。

PIC-Aインデックスプランジャ用ブシュ - テーパ穴タイプ


商品品番一覧

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
