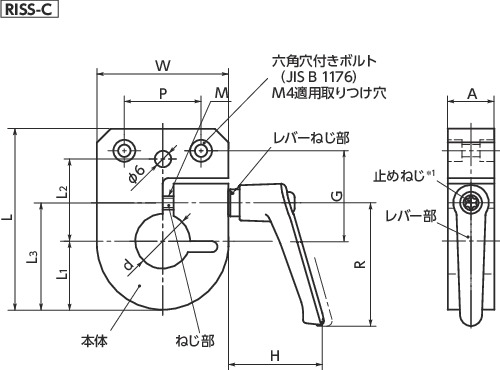

RISS-Cの形状図
＊1： レバーの止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。
単位 : mm
| 品番 | d | W | L | A | M | L1 | L2 | L3 | P | G | H | R | 適用 インジケータ | 質量(g) | レバー部の色 | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RISS-C | 14 | 34 | 48 | 20 | M4 | 17 | 22 | 27.5 | 20 | 23.5 | 35.5 | 45 | RDSS | 76 | BK | 6,450 | 7,095 | CAD | カート | 在庫品 |
| RISS-C-OR | 14 | 34 | 48 | 20 | M4 | 17 | 22 | 27.5 | 20 | 23.5 | 35.5 | 45 | RDSS | 76 | OR | 6,450 | 7,095 | CAD | カート | 在庫品 |
| RISS-C-SG | 14 | 34 | 48 | 20 | M4 | 17 | 22 | 27.5 | 20 | 23.5 | 35.5 | 45 | RDSS | 76 | SG | 6,450 | 7,095 | CAD | カート | 在庫品 |
RISS-Cの材質・仕上げ
| RISS-C | |
|---|---|
| 本体 | アルミニウム合金 静電塗装（つや消し黒） |
| レバー部 | ナイロン6（各色） |
| レバー部セレーションリング | 亜鉛ダイカスト |
| レバーねじ部 | SUS303 |
| ねじ部 | SUSXM7 |
| 止めねじ | ステンレス |
| スプリング | ステンレス鋼線 |
RISS-Cの特長
- デジタルポジションインジケータRDSS（RDSS）取りつけ用ベース。
- 送り回転軸が不用意に回転するのを防止します。
- レバーは耐蝕性にすぐれたねじ部がステンレス製のプラクランプレバーLEFS（LEFS）を採用。
- 取りつけ穴の両面に座グリ加工をしており、両面いずれの方向からも取りつけることができます。取りつけ方向によりレバーの位置を左右どちらでも選択することができます。
- 機械・装置への取りつけは六角穴付きボルト（JIS B 1176）：M4を使用してください。

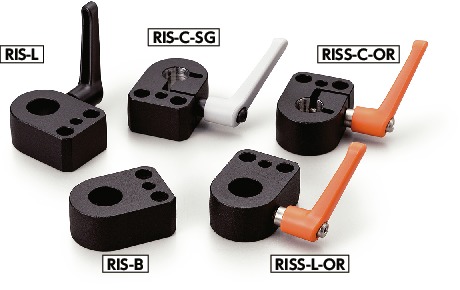

- レバー部のカラーバリエーションは3色。オレンジ、シルバーグレーをご希望の場合は、品番の末尾記号により、選択できます。
| 末尾記号 | レバー部の色 |
|---|---|
| なし | つや消し黒 |
| SG | つや消しシルバー |
| OR | つや消しオレンジ |
使用上の注意
回転軸が挿入されていない状態でレバーを締めつけないでください。軸穴が変形し、回転軸が挿入できなくなる恐れがあります。RDCを取りつけたデジタルポジションインジケータは、インジケータベースと組み合わせて使用することはできません。選定の際は注意してください。

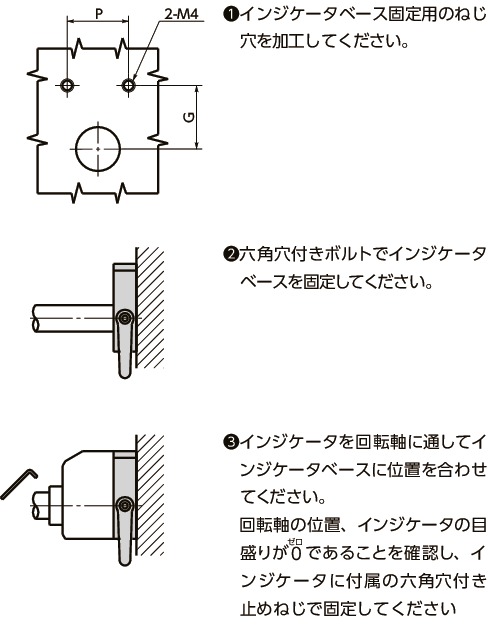

取りつけ
