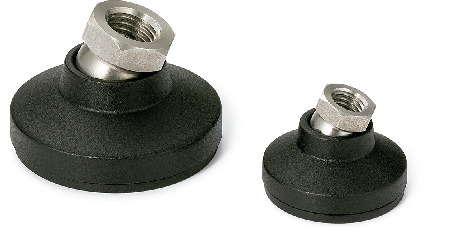

レベリングアジャスタ（めねじ）

Leveling Adjuster

FCFSS-G

安全上の注意

FCFSS-Gレベリングアジャスタ（めねじ）

正しい使い方　ここがポイント！

動画はFHMS-D1-V（FHMS-D1-V）を用いた例です。本商品でも同様の操作で使用できます。


形状図

FCFSS-G 寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M6
M8
M10
M12
M16

単位 : mm

品番 D M(並目)
ねじの呼び		 ピッチ Lf min. H h sw1 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FCFSS-25-M6-G 25 M6 1 9 18.5 4 12 15 1,710 1,881 CAD カート 実働10日目出荷
FCFSS-25-M8-G 25 M8 1.25 9 18.5 4 12 21 1,710 1,881 CAD カート 実働10日目出荷
FCFSS-32-M8-G 32 M8 1.25 9 22.5 5 12 20 1,810 1,991 CAD カート 実働10日目出荷
FCFSS-32-M10-G 32 M10 1.5 10.5 22.5 5 15 27 2,000 2,200 CAD カート 実働10日目出荷
FCFSS-40-M10-G 40 M10 1.5 10.5 25.5 6 15 34 2,110 2,321 CAD カート 実働10日目出荷
FCFSS-40-M12-G 40 M12 1.75 11.5 25.5 6 17 42 2,210 2,431 CAD カート 実働10日目出荷
FCFSS-50-M10-G 50 M10 1.5 10.5 27.5 7 15 47 2,380 2,618 CAD カート 実働10日目出荷
FCFSS-50-M12-G 50 M12 1.75 11.5 27.5 7 17 51 2,490 2,739 CAD カート 実働10日目出荷
FCFSS-60-M12-G 60 M12 1.75 11.5 35.5 8.5 17 67 2,700 2,970 CAD カート 実働10日目出荷
FCFSS-60-M16-G 60 M16 2 16 35.5 8.5 24 97 3,420 3,762 CAD カート 実働10日目出荷
品番 D M(並目)
ねじの呼び		 ピッチ Lf min. H h sw1 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FCFSS-25-M6-G 25 M6 1 9 18.5 4 12 15 1,710 1,881 CAD カート 実働10日目出荷
FCFSS-25-M8-G 25 M8 1.25 9 18.5 4 12 21 1,710 1,881 CAD カート 実働10日目出荷
FCFSS-32-M8-G 32 M8 1.25 9 22.5 5 12 20 1,810 1,991 CAD カート 実働10日目出荷
FCFSS-32-M10-G 32 M10 1.5 10.5 22.5 5 15 27 2,000 2,200 CAD カート 実働10日目出荷
FCFSS-40-M10-G 40 M10 1.5 10.5 25.5 6 15 34 2,110 2,321 CAD カート 実働10日目出荷
FCFSS-40-M12-G 40 M12 1.75 11.5 25.5 6 17 42 2,210 2,431 CAD カート 実働10日目出荷
FCFSS-50-M10-G 50 M10 1.5 10.5 27.5 7 15 47 2,380 2,618 CAD カート 実働10日目出荷
FCFSS-50-M12-G 50 M12 1.75 11.5 27.5 7 17 51 2,490 2,739 CAD カート 実働10日目出荷
FCFSS-60-M12-G 60 M12 1.75 11.5 35.5 8.5 17 67 2,700 2,970 CAD カート 実働10日目出荷
FCFSS-60-M16-G 60 M16 2 16 35.5 8.5 24 97 3,420 3,762 CAD カート 実働10日目出荷
品番 D M(並目)
ねじの呼び		 ピッチ Lf min. H h sw1 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FCFSS-25-M6-G 25 M6 1 9 18.5 4 12 15 1,710 1,881 CAD カート 実働10日目出荷
FCFSS-25-M8-G 25 M8 1.25 9 18.5 4 12 21 1,710 1,881 CAD カート 実働10日目出荷
FCFSS-32-M8-G 32 M8 1.25 9 22.5 5 12 20 1,810 1,991 CAD カート 実働10日目出荷
FCFSS-32-M10-G 32 M10 1.5 10.5 22.5 5 15 27 2,000 2,200 CAD カート 実働10日目出荷
FCFSS-40-M10-G 40 M10 1.5 10.5 25.5 6 15 34 2,110 2,321 CAD カート 実働10日目出荷
FCFSS-40-M12-G 40 M12 1.75 11.5 25.5 6 17 42 2,210 2,431 CAD カート 実働10日目出荷
FCFSS-50-M10-G 50 M10 1.5 10.5 27.5 7 15 47 2,380 2,618 CAD カート 実働10日目出荷
FCFSS-50-M12-G 50 M12 1.75 11.5 27.5 7 17 51 2,490 2,739 CAD カート 実働10日目出荷
FCFSS-60-M12-G 60 M12 1.75 11.5 35.5 8.5 17 67 2,700 2,970 CAD カート 実働10日目出荷
FCFSS-60-M16-G 60 M16 2 16 35.5 8.5 24 97 3,420 3,762 CAD カート 実働10日目出荷
品番 D M(並目)
ねじの呼び		 ピッチ Lf min. H h sw1 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FCFSS-25-M6-G 25 M6 1 9 18.5 4 12 15 1,710 1,881 CAD カート 実働10日目出荷
FCFSS-25-M8-G 25 M8 1.25 9 18.5 4 12 21 1,710 1,881 CAD カート 実働10日目出荷
FCFSS-32-M8-G 32 M8 1.25 9 22.5 5 12 20 1,810 1,991 CAD カート 実働10日目出荷
FCFSS-32-M10-G 32 M10 1.5 10.5 22.5 5 15 27 2,000 2,200 CAD カート 実働10日目出荷
FCFSS-40-M10-G 40 M10 1.5 10.5 25.5 6 15 34 2,110 2,321 CAD カート 実働10日目出荷
FCFSS-40-M12-G 40 M12 1.75 11.5 25.5 6 17 42 2,210 2,431 CAD カート 実働10日目出荷
FCFSS-50-M10-G 50 M10 1.5 10.5 27.5 7 15 47 2,380 2,618 CAD カート 実働10日目出荷
FCFSS-50-M12-G 50 M12 1.75 11.5 27.5 7 17 51 2,490 2,739 CAD カート 実働10日目出荷
FCFSS-60-M12-G 60 M12 1.75 11.5 35.5 8.5 17 67 2,700 2,970 CAD カート 実働10日目出荷
FCFSS-60-M16-G 60 M16 2 16 35.5 8.5 24 97 3,420 3,762 CAD カート 実働10日目出荷

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

FCFSS-G
ねじ SUS303
パッド ガラス繊維強化ナイロン6
（つや消し黒）
ラバーディスク NBR（つや消し黒）
硬度ショアA70

特長

  • プラスティックパッドのレベリングアジャスタ。
  • ねじはステンレス製。耐蝕性にすぐれています。
  • ラバーディスクつき。
  • パッドは15°まで傾きます。傾斜面での使用に効果的です。

使用上の注意

許容荷重は、組み合わせるねじにより異なります。
