レベリングアジャスタ（おねじ）

Leveling Adjuster

FCM-G

安全上の注意

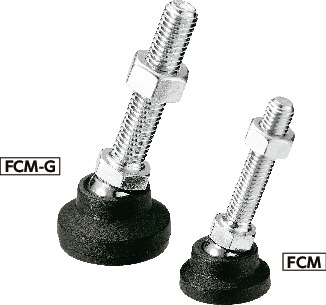

FCM-Gレベリングアジャスタ（おねじ）

正しい使い方　ここがポイント！

動画はFHMS-D1-V（FHMS-D1-V）を用いた例です。本商品でも同様の操作で使用できます。


形状図

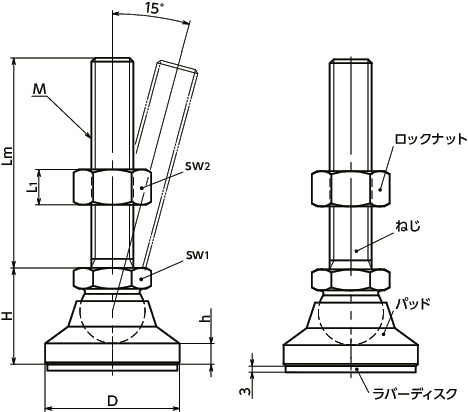

FCM-Gレベリングアジャスタ（おねじ） 寸法図

寸法・CAD・価格

絞り込み

D
すべて
25
32
40
50
60
M(並目)
ねじの呼び
すべて
M6
M8
M10
M12
M16
M20
M24

単位 : mm

品番 D M(並目)
ねじの呼び		 ピッチ Lm H h sw1 sw2 L1 静的許容荷重
（N）＊1		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FCM-25-M6-40-G 25 M6 1 40 18.5 4 12 10 5.2 5000 27 1,630 1,793 CAD カート 実働10日目出荷
FCM-25-M6-50-G 25 M6 1 50 18.5 4 12 10 5.2 5000 29 1,630 1,793 CAD カート 実働10日目出荷
FCM-25-M6-63-G 25 M6 1 63 18.5 4 12 10 5.2 5000 31 1,630 1,793 CAD カート 実働10日目出荷
FCM-25-M8-40-G 25 M8 1.25 40 18.5 4 12 13 6.8 5000 36 1,090 1,199 CAD カート 在庫品
FCM-25-M8-50-G 25 M8 1.25 50 18.5 4 12 13 6.8 5000 38 1,490 1,639 CAD カート 実働10日目出荷
FCM-25-M8-63-G 25 M8 1.25 63 18.5 4 12 13 6.8 5000 44 1,250 1,375 CAD カート 在庫品
FCM-25-M10-50-G 25 M10 1.5 50 18.5 4 12 16 8.4 5000 51 1,760 1,936 CAD カート 実働10日目出荷
FCM-25-M10-63-G 25 M10 1.5 63 18.5 4 12 16 8.4 5000 57 1,810 1,991 CAD カート 実働10日目出荷
FCM-25-M10-80-G 25 M10 1.5 80 18.5 4 12 16 8.4 5000 61 1,900 2,090 CAD カート 実働10日目出荷
FCM-32-M8-40-G 32 M8 1.25 40 22.5 5 12 13 6.8 7000 39 1,570 1,727 CAD カート 実働10日目出荷
FCM-32-M8-50-G 32 M8 1.25 50 22.5 5 12 13 6.8 7000 44 1,590 1,749 CAD カート 実働10日目出荷
FCM-32-M8-63-G 32 M8 1.25 63 22.5 5 12 13 6.8 7000 48 1,640 1,804 CAD カート 実働10日目出荷
FCM-32-M10-50-G 32 M10 1.5 50 22.5 5 15 16 8.4 7000 68 1,300 1,430 CAD カート 在庫品
FCM-32-M10-63-G 32 M10 1.5 63 22.5 5 15 16 8.4 7000 74 1,820 2,002 CAD カート 実働10日目出荷
FCM-32-M10-80-G 32 M10 1.5 80 22.5 5 15 16 8.4 7000 84 1,510 1,661 CAD カート 在庫品
FCM-32-M12-63-G 32 M12 1.75 63 22.5 5 15 18 10.8 7000 91 2,160 2,376 CAD カート 実働10日目出荷
FCM-32-M12-80-G 32 M12 1.75 80 22.5 5 15 18 10.8 7000 104 2,170 2,387 CAD カート 実働10日目出荷
FCM-32-M12-100-G 32 M12 1.75 100 22.5 5 15 18 10.8 7000 114 2,350 2,585 CAD カート 実働10日目出荷
FCM-40-M8-50-G 40 M8 1.25 50 25.5 6 15 13 6.8 10000 56 1,860 2,046 CAD カート 実働10日目出荷
FCM-40-M8-63-G 40 M8 1.25 63 25.5 6 15 13 6.8 10000 65 1,900 2,090 CAD カート 実働10日目出荷
FCM-40-M8-80-G 40 M8 1.25 80 25.5 6 15 13 6.8 10000 70 1,900 2,090 CAD カート 実働10日目出荷
FCM-40-M10-50-G 40 M10 1.5 50 25.5 6 15 16 8.4 10000 76 1,950 2,145 CAD カート 実働10日目出荷
FCM-40-M10-63-G 40 M10 1.5 63 25.5 6 15 16 8.4 10000 80 1,950 2,145 CAD カート 実働10日目出荷
FCM-40-M10-80-G 40 M10 1.5 80 25.5 6 15 16 8.4 10000 87 2,050 2,255 CAD カート 実働10日目出荷
FCM-40-M12-63-G 40 M12 1.75 63 25.5 6 17 18 10.8 10000 110 1,510 1,661 CAD カート 在庫品
FCM-40-M12-80-G 40 M12 1.75 80 25.5 6 17 18 10.8 10000 122 2,230 2,453 CAD カート 実働10日目出荷
FCM-40-M12-100-G 40 M12 1.75 100 25.5 6 17 18 10.8 10000 140 1,860 2,046 CAD カート 在庫品
FCM-50-M8-50-G 50 M8 1.25 50 27.5 7 15 13 6.8 10000 70 2,070 2,277 CAD カート 実働10日目出荷
FCM-50-M8-63-G 50 M8 1.25 63 27.5 7 15 13 6.8 10000 75 2,120 2,332 CAD カート 実働10日目出荷
FCM-50-M8-80-G 50 M8 1.25 80 27.5 7 15 13 6.8 10000 85 2,160 2,376 CAD カート 実働10日目出荷
FCM-50-M10-50-G 50 M10 1.5 50 27.5 7 15 16 8.4 10000 86 2,190 2,409 CAD カート 実働10日目出荷
FCM-50-M10-63-G 50 M10 1.5 63 27.5 7 15 16 8.4 10000 90 2,190 2,409 CAD カート 実働10日目出荷
FCM-50-M10-80-G 50 M10 1.5 80 27.5 7 15 16 8.4 10000 100 2,310 2,541 CAD カート 実働10日目出荷
FCM-50-M12-63-G 50 M12 1.75 63 27.5 7 17 18 10.8 10000 122 1,700 1,870 CAD カート 在庫品
FCM-50-M12-80-G 50 M12 1.75 80 27.5 7 17 18 10.8 10000 132 2,480 2,728 CAD カート 実働10日目出荷
FCM-50-M12-100-G 50 M12 1.75 100 27.5 7 17 18 10.8 10000 148 2,050 2,255 CAD カート 在庫品
FCM-50-M16-63-G 50 M16 2 63 27.5 7 17 24 14.8 10000 178 2,750 3,025 CAD カート 実働10日目出荷
FCM-50-M16-80-G 50 M16 2 80 27.5 7 17 24 14.8 10000 196 2,760 3,036 CAD カート 実働10日目出荷
FCM-50-M16-100-G 50 M16 2 100 27.5 7 17 24 14.8 10000 230 3,020 3,322 CAD カート 実働10日目出荷
FCM-60-M10-50-G 60 M10 1.5 50 35.5 8.5 17 16 8.4 14000 98 2,560 2,816 CAD カート 実働10日目出荷
FCM-60-M10-63-G 60 M10 1.5 63 35.5 8.5 17 16 8.4 14000 120 2,630 2,893 CAD カート 実働10日目出荷
FCM-60-M10-80-G 60 M10 1.5 80 35.5 8.5 17 16 8.4 14000 112 2,770 3,047 CAD カート 実働10日目出荷
FCM-60-M12-63-G 60 M12 1.75 63 35.5 8.5 17 18 10.8 14000 137 2,620 2,882 CAD カート 実働10日目出荷
FCM-60-M12-80-G 60 M12 1.75 80 35.5 8.5 17 18 10.8 14000 151 2,720 2,992 CAD カート 実働10日目出荷
FCM-60-M12-100-G 60 M12 1.75 100 35.5 8.5 17 18 10.8 14000 165 2,880 3,168 CAD カート 実働10日目出荷
FCM-60-M16-80-G 60 M16 2 80 35.5 8.5 24 24 14.8 14000 262 2,710 2,981 CAD カート 在庫品
FCM-60-M16-100-G 60 M16 2 100 35.5 8.5 24 24 14.8 14000 287 3,400 3,740 CAD カート 実働10日目出荷
FCM-60-M16-125-G 60 M16 2 125 35.5 8.5 24 24 14.8 14000 316 2,930 3,223 CAD カート 在庫品
FCM-60-M20-98-G 60 M20 2.5 98 35.5 8.5 24 30 18 14000 386 4,220 4,642 CAD カート 実働10日目出荷
FCM-60-M20-138-G 60 M20 2.5 138 35.5 8.5 24 30 18 14000 463 4,700 5,170 CAD カート 実働10日目出荷
FCM-60-M20-158-G 60 M20 2.5 158 35.5 8.5 24 30 18 14000 505 5,140 5,654 CAD カート 実働10日目出荷
FCM-60-M24-98-G 60 M24 3 98 35.5 8.5 24 36 21.5 14000 523 4,670 5,137 CAD カート 実働10日目出荷
FCM-60-M24-138-G 60 M24 3 138 35.5 8.5 24 36 21.5 14000 628 5,230 5,753 CAD カート 実働10日目出荷
FCM-60-M24-158-G 60 M24 3 158 35.5 8.5 24 36 21.5 14000 695 6,050 6,655 CAD カート 実働10日目出荷

＊1：　表中の数値は、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では、曲げや座屈応力の発生により静的許容荷重は小さくなります。

表中の数値は参考値であり、保証値ではありません。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

FCM-G
ねじ スティール
三価クロメート処理
パッド ガラス繊維強化ナイロン6
（つや消し黒）
ロックナット スティール
三価クロメート処理
ラバーディスク NBR（つや消し黒）
硬度ショアA70

特長

  • プラスティックパッドのレベリングアジャスタ。
  • ねじはスティール製。耐久性にすぐれています。
  • 滑り止め用のラバーディスクつき。
  • パッドは15°まで傾きます。傾斜面での使用に効果的です。
