レベリングアジャスタ（めねじ）

Leveling Adjuster

FDF

安全上の注意

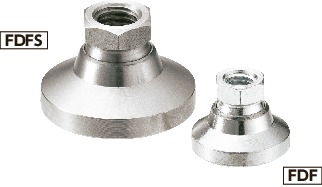

FDFレベリングアジャスタ（めねじ）

正しい使い方　ここがポイント！

動画はFHMS-D1-V（FHMS-D1-V）を用いた例です。本商品でも同様の操作で使用できます。


形状図

FDFレベリングアジャスタ（めねじ） 寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M6
M8
M10
M12
M16

単位 : mm

品番 D M(並目)
ねじの呼び		 ピッチ Lf min. H h sw1 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FDF-25-M6 25 M6 1 9 19 4 12 31 1,470 1,617 CAD カート 実働10日目出荷
FDF-25-M8 25 M8 1.25 9 19 4 12 32 1,480 1,628 CAD カート 在庫品
FDF-32-M8 32 M8 1.25 9 23 5 12 60 1,820 2,002 CAD カート 実働10日目出荷
FDF-32-M10 32 M10 1.5 10.5 23 5 15 66 1,710 1,881 CAD カート 在庫品
FDF-40-M10 40 M10 1.5 10.5 26 6 15 100 2,220 2,442 CAD カート 実働10日目出荷
FDF-40-M12 40 M12 1.75 11.5 26 6 17 110 2,010 2,211 CAD カート 在庫品
FDF-50-M10 50 M10 1.5 10.5 28 7 15 166 2,670 2,937 CAD カート 実働10日目出荷
FDF-50-M12 50 M12 1.75 11.5 28 7 17 175 2,580 2,838 CAD カート 在庫品
FDF-60-M12 60 M12 1.75 11.5 36 8.5 17 320 4,910 5,401 CAD カート 実働10日目出荷
FDF-60-M16 60 M16 2 16 36 8.5 24 330 3,830 4,213 CAD カート 在庫品
品番 D M(並目)
ねじの呼び		 ピッチ Lf min. H h sw1 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FDF-25-M6 25 M6 1 9 19 4 12 31 1,470 1,617 CAD カート 実働10日目出荷
FDF-25-M8 25 M8 1.25 9 19 4 12 32 1,480 1,628 CAD カート 在庫品
FDF-32-M8 32 M8 1.25 9 23 5 12 60 1,820 2,002 CAD カート 実働10日目出荷
FDF-32-M10 32 M10 1.5 10.5 23 5 15 66 1,710 1,881 CAD カート 在庫品
FDF-40-M10 40 M10 1.5 10.5 26 6 15 100 2,220 2,442 CAD カート 実働10日目出荷
FDF-40-M12 40 M12 1.75 11.5 26 6 17 110 2,010 2,211 CAD カート 在庫品
FDF-50-M10 50 M10 1.5 10.5 28 7 15 166 2,670 2,937 CAD カート 実働10日目出荷
FDF-50-M12 50 M12 1.75 11.5 28 7 17 175 2,580 2,838 CAD カート 在庫品
FDF-60-M12 60 M12 1.75 11.5 36 8.5 17 320 4,910 5,401 CAD カート 実働10日目出荷
FDF-60-M16 60 M16 2 16 36 8.5 24 330 3,830 4,213 CAD カート 在庫品
品番 D M(並目)
ねじの呼び		 ピッチ Lf min. H h sw1 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FDF-25-M6 25 M6 1 9 19 4 12 31 1,470 1,617 CAD カート 実働10日目出荷
FDF-25-M8 25 M8 1.25 9 19 4 12 32 1,480 1,628 CAD カート 在庫品
FDF-32-M8 32 M8 1.25 9 23 5 12 60 1,820 2,002 CAD カート 実働10日目出荷
FDF-32-M10 32 M10 1.5 10.5 23 5 15 66 1,710 1,881 CAD カート 在庫品
FDF-40-M10 40 M10 1.5 10.5 26 6 15 100 2,220 2,442 CAD カート 実働10日目出荷
FDF-40-M12 40 M12 1.75 11.5 26 6 17 110 2,010 2,211 CAD カート 在庫品
FDF-50-M10 50 M10 1.5 10.5 28 7 15 166 2,670 2,937 CAD カート 実働10日目出荷
FDF-50-M12 50 M12 1.75 11.5 28 7 17 175 2,580 2,838 CAD カート 在庫品
FDF-60-M12 60 M12 1.75 11.5 36 8.5 17 320 4,910 5,401 CAD カート 実働10日目出荷
FDF-60-M16 60 M16 2 16 36 8.5 24 330 3,830 4,213 CAD カート 在庫品
品番 D M(並目)
ねじの呼び		 ピッチ Lf min. H h sw1 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FDF-25-M6 25 M6 1 9 19 4 12 31 1,470 1,617 CAD カート 実働10日目出荷
FDF-25-M8 25 M8 1.25 9 19 4 12 32 1,480 1,628 CAD カート 在庫品
FDF-32-M8 32 M8 1.25 9 23 5 12 60 1,820 2,002 CAD カート 実働10日目出荷
FDF-32-M10 32 M10 1.5 10.5 23 5 15 66 1,710 1,881 CAD カート 在庫品
FDF-40-M10 40 M10 1.5 10.5 26 6 15 100 2,220 2,442 CAD カート 実働10日目出荷
FDF-40-M12 40 M12 1.75 11.5 26 6 17 110 2,010 2,211 CAD カート 在庫品
FDF-50-M10 50 M10 1.5 10.5 28 7 15 166 2,670 2,937 CAD カート 実働10日目出荷
FDF-50-M12 50 M12 1.75 11.5 28 7 17 175 2,580 2,838 CAD カート 在庫品
FDF-60-M12 60 M12 1.75 11.5 36 8.5 17 320 4,910 5,401 CAD カート 実働10日目出荷
FDF-60-M16 60 M16 2 16 36 8.5 24 330 3,830 4,213 CAD カート 在庫品

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

FDF
ねじ スティール
三価クロメート処理
パッド スティール
三価クロメート処理

特長

  • 耐久性にすぐれたオール金属製のレベリングアジャスタ。
  • めねじタイプ。引張強さの高いねじを組み合わせることで、大きな荷重を許容することができます。
  • パッドは15°まで傾きます。傾斜面での使用に効果的です。

使用上の注意

許容荷重は、組み合わせるねじにより異なります。

商品品番一覧

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
