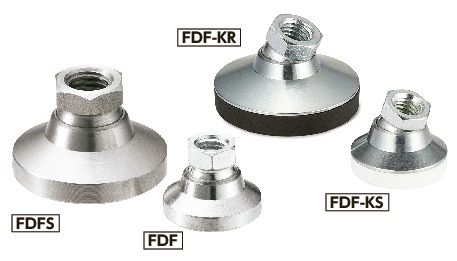

レベリングアジャスタ(めねじ) - キャップつき

Leveling Adjuster with Cap

FDF-KR

正しい使い方 ここがポイント!

動画はFHMS-D1-VFHMS-D1-V)を用いた例です。本商品でも同様の操作で使用できます。

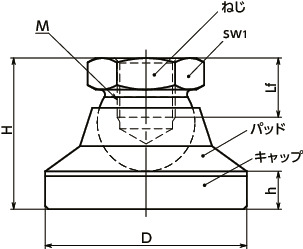

形状図

FDF-KRレベリングアジャスタ(めねじ) - キャップつき 寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M6
M8
M10
M12
M16

単位 : mm

品番 D M(並目)
ねじの呼び
ピッチ Lf min. H h sw1 質量
(g)
価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 在庫/非在庫
FDF-25-M6-KR 25 M6 1 9 20.5 5.5 12 31 1,920 2,112 CAD カート 実働10日目出荷
FDF-25-M8-KR 25 M8 1.25 9 20.5 5.5 12 32 1,840 2,024 CAD カート 実働10日目出荷
FDF-32-M8-KR 32 M8 1.25 9 24.5 6.5 12 60 2,200 2,420 CAD カート 実働10日目出荷
FDF-32-M10-KR 32 M10 1.5 10.5 24.5 6.5 15 66 2,210 2,431 CAD カート 実働10日目出荷
FDF-40-M10-KR 40 M10 1.5 10.5 27.5 7.5 15 100 2,700 2,970 CAD カート 実働10日目出荷
FDF-40-M12-KR 40 M12 1.75 11.5 27.5 7.5 17 110 2,680 2,948 CAD カート 実働10日目出荷
FDF-50-M10-KR 50 M10 1.5 10.5 29.5 8.5 15 166 3,090 3,399 CAD カート 実働10日目出荷
FDF-50-M12-KR 50 M12 1.75 11.5 29.5 8.5 17 175 3,330 3,663 CAD カート 実働10日目出荷
FDF-60-M12-KR 60 M12 1.75 11.5 37.5 10 17 320 5,190 5,709 CAD カート 実働10日目出荷
FDF-60-M16-KR 60 M16 2 16 37.5 10 24 330 4,740 5,214 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

FDF-KR
ねじ スティール
三価クロメート処理
パッド スティール
三価クロメート処理
キャップ TPE(黒)
硬度ショアA78(参考)

特長

  • 耐久性にすぐれた金属製のレベリングアジャスタ。
  • パッドは15°まで傾きます。傾斜面での使用に効果的です。
  • TPEキャップつき。滑り止めなどの用途に。

使用上の注意

許容荷重は、組み合わせるねじにより異なります。
