レベリングアジャスタ（おねじ）

Leveling Adjuster

FDMS

安全上の注意

FDMSレベリングアジャスタ（おねじ）

正しい使い方　ここがポイント！

動画はFHMS-D1-V（FHMS-D1-V）を用いた例です。本商品でも同様の操作で使用できます。

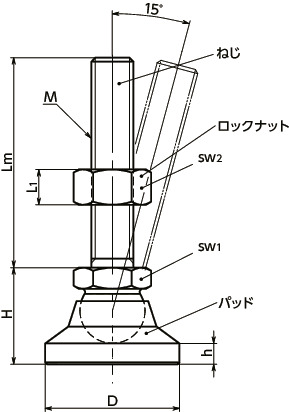

形状図

FDMSレベリングアジャスタ（おねじ） 寸法図

寸法・CAD・価格

絞り込み

D
すべて
25
32
40
50
60
M(並目)
ねじの呼び
すべて
M6
M8
M10
M12
M16
M20
M24

単位 : mm

品番 D M(並目)
ねじの呼び		 ピッチ Lm H h sw1 sw2 L1 静的許容荷重
（N）＊1		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FDMS-25-M6-40 25 M6 1 40 19 4 12 10 5.2 4000 45 3,810 4,191 CAD カート 実働10日目出荷
FDMS-25-M6-50 25 M6 1 50 19 4 12 10 5.2 4000 47 3,810 4,191 CAD カート 実働10日目出荷
FDMS-25-M6-63 25 M6 1 63 19 4 12 10 5.2 4000 50 4,110 4,521 CAD カート 実働10日目出荷
FDMS-25-M8-40 25 M8 1.25 40 19 4 12 13 6.8 7000 56 2,700 2,970 CAD カート 在庫品
FDMS-25-M8-50 25 M8 1.25 50 19 4 12 13 6.8 7000 60 3,720 4,092 CAD カート 実働10日目出荷
FDMS-25-M8-63 25 M8 1.25 63 19 4 12 13 6.8 7000 62 2,810 3,091 CAD カート 在庫品
FDMS-25-M10-50 25 M10 1.5 50 19 4 12 16 8.4 11000 70 3,890 4,279 CAD カート 実働10日目出荷
FDMS-25-M10-63 25 M10 1.5 63 19 4 12 16 8.4 11000 74 3,960 4,356 CAD カート 実働10日目出荷
FDMS-25-M10-80 25 M10 1.5 80 19 4 12 16 8.4 11000 82 4,390 4,829 CAD カート 実働10日目出荷
FDMS-32-M8-40 32 M8 1.25 40 23 5 12 13 6.8 7000 78 4,160 4,576 CAD カート 実働10日目出荷
FDMS-32-M8-50 32 M8 1.25 50 23 5 12 13 6.8 7000 81 4,260 4,686 CAD カート 実働10日目出荷
FDMS-32-M8-63 32 M8 1.25 63 23 5 12 13 6.8 7000 90 4,380 4,818 CAD カート 実働10日目出荷
FDMS-32-M10-50 32 M10 1.5 50 23 5 15 16 8.4 11000 105 3,350 3,685 CAD カート 在庫品
FDMS-32-M10-63 32 M10 1.5 63 23 5 15 16 8.4 11000 110 4,610 5,071 CAD カート 実働10日目出荷
FDMS-32-M10-80 32 M10 1.5 80 23 5 15 16 8.4 11000 120 3,930 4,323 CAD カート 在庫品
FDMS-32-M12-63 32 M12 1.75 63 23 5 15 18 10.8 16000 128 5,010 5,511 CAD カート 実働10日目出荷
FDMS-32-M12-80 32 M12 1.75 80 23 5 15 18 10.8 16000 141 5,320 5,852 CAD カート 実働10日目出荷
FDMS-32-M12-100 32 M12 1.75 100 23 5 15 18 10.8 16000 156 5,610 6,171 CAD カート 実働10日目出荷
FDMS-40-M8-50 40 M8 1.25 50 26 6 15 13 6.8 7000 130 5,230 5,753 CAD カート 実働10日目出荷
FDMS-40-M8-63 40 M8 1.25 63 26 6 15 13 6.8 7000 133 5,660 6,226 CAD カート 実働10日目出荷
FDMS-40-M8-80 40 M8 1.25 80 26 6 15 13 6.8 7000 138 5,780 6,358 CAD カート 実働10日目出荷
FDMS-40-M10-50 40 M10 1.5 50 26 6 15 16 8.4 11000 150 5,130 5,643 CAD カート 実働10日目出荷
FDMS-40-M10-63 40 M10 1.5 63 26 6 15 16 8.4 11000 157 5,210 5,731 CAD カート 実働10日目出荷
FDMS-40-M10-80 40 M10 1.5 80 26 6 15 16 8.4 11000 160 5,640 6,204 CAD カート 実働10日目出荷
FDMS-40-M12-63 40 M12 1.75 63 26 6 17 18 10.8 16000 180 4,460 4,906 CAD カート 在庫品
FDMS-40-M12-80 40 M12 1.75 80 26 6 17 18 10.8 16000 183 6,010 6,611 CAD カート 実働10日目出荷
FDMS-40-M12-100 40 M12 1.75 100 26 6 17 18 10.8 16000 200 5,020 5,522 CAD カート 在庫品
FDMS-50-M8-50 50 M8 1.25 50 28 7 15 13 6.8 7000 206 6,560 7,216 CAD カート 実働10日目出荷
FDMS-50-M8-63 50 M8 1.25 63 28 7 15 13 6.8 7000 210 6,990 7,689 CAD カート 実働10日目出荷
FDMS-50-M8-80 50 M8 1.25 80 28 7 15 13 6.8 7000 212 7,100 7,810 CAD カート 実働10日目出荷
FDMS-50-M10-50 50 M10 1.5 50 28 7 15 16 8.4 11000 206 6,450 7,095 CAD カート 実働10日目出荷
FDMS-50-M10-63 50 M10 1.5 63 28 7 15 16 8.4 11000 228 6,520 7,172 CAD カート 実働10日目出荷
FDMS-50-M10-80 50 M10 1.5 80 28 7 15 16 8.4 11000 240 6,950 7,645 CAD カート 実働10日目出荷
FDMS-50-M12-63 50 M12 1.75 63 28 7 17 18 10.8 16000 244 6,990 7,689 CAD カート 実働10日目出荷
FDMS-50-M12-80 50 M12 1.75 80 28 7 17 18 10.8 16000 255 7,240 7,964 CAD カート 実働10日目出荷
FDMS-50-M12-100 50 M12 1.75 100 28 7 17 18 10.8 16000 270 7,500 8,250 CAD カート 実働10日目出荷
FDMS-50-M16-63 50 M16 2 63 28 7 17 24 14.8 30000 301 7,060 7,766 CAD カート 実働10日目出荷
FDMS-50-M16-80 50 M16 2 80 28 7 17 24 14.8 30000 310 7,450 8,195 CAD カート 実働10日目出荷
FDMS-50-M16-100 50 M16 2 100 28 7 17 24 14.8 30000 335 7,690 8,459 CAD カート 実働10日目出荷
FDMS-60-M10-50 60 M10 1.5 50 36 8.5 17 16 8.4 11000 386 9,420 10,362 CAD カート 実働10日目出荷
FDMS-60-M10-63 60 M10 1.5 63 36 8.5 17 16 8.4 11000 393 9,420 10,362 CAD カート 実働10日目出荷
FDMS-60-M10-80 60 M10 1.5 80 36 8.5 17 16 8.4 11000 401 9,720 10,692 CAD カート 実働10日目出荷
FDMS-60-M12-63 60 M12 1.75 63 36 8.5 17 18 10.8 16000 406 9,220 10,142 CAD カート 実働10日目出荷
FDMS-60-M12-80 60 M12 1.75 80 36 8.5 17 18 10.8 16000 422 9,520 10,472 CAD カート 実働10日目出荷
FDMS-60-M12-100 60 M12 1.75 100 36 8.5 17 18 10.8 16000 440 9,740 10,714 CAD カート 実働10日目出荷
FDMS-60-M16-80 60 M16 2 80 36 8.5 24 24 14.8 30000 490 8,170 8,987 CAD カート 在庫品
FDMS-60-M16-100 60 M16 2 100 36 8.5 24 24 14.8 30000 500 12,000 13,200 CAD カート 実働10日目出荷
FDMS-60-M16-125 60 M16 2 125 36 8.5 24 24 14.8 30000 540 8,490 9,339 CAD カート 在庫品
FDMS-60-M20-98 60 M20 2.5 98 36 8.5 24 30 18 45000 620 12,600 13,860 CAD カート 実働10日目出荷
FDMS-60-M20-138 60 M20 2.5 138 36 8.5 24 30 18 45000 700 14,100 15,510 CAD カート 実働10日目出荷
FDMS-60-M20-158 60 M20 2.5 158 36 8.5 24 30 18 45000 740 15,000 16,500 CAD カート 実働10日目出荷
FDMS-60-M24-98 60 M24 3 98 36 8.5 24 36 21.5 45000 743 13,300 14,630 CAD カート 実働10日目出荷
FDMS-60-M24-138 60 M24 3 138 36 8.5 24 36 21.5 45000 860 14,900 16,390 CAD カート 実働10日目出荷
FDMS-60-M24-158 60 M24 3 158 36 8.5 24 36 21.5 45000 918 15,600 17,160 CAD カート 実働10日目出荷

＊1：　表中の数値は、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では、曲げや座屈応力の発生により静的許容荷重は小さくなります。

表中の数値は参考値であり、保証値ではありません。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

FDMS
ねじ SUS303
パッド SUS303
ロックナット SUS304

特長

  • オールステンレス製のレベリングアジャスタ。
  • パッドは15°まで傾きます。傾斜面での使用に効果的です。
