NBK

  • アジャスタ（レベリングアジャスタ・レベルアジャスター）・水平器

FHMS-100-M20-D0-U

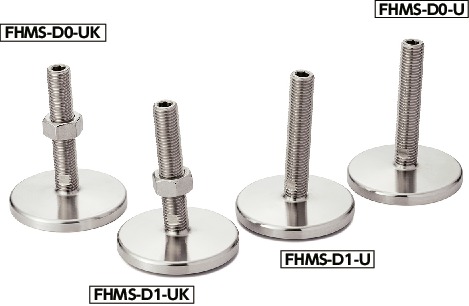

レベリングアジャスタ（おねじ） - 六角穴つき

Leveling Adjuster with Socket Head

安全上の注意

FHMS-D0-Uレベリングアジャスタ（おねじ） - 六角穴つき

正しい使い方　ここがポイント！

動画はFHMS-D1-V（FHMS-D1-V）を用いた例です。本商品でも同様の操作で使用できます。


形状図

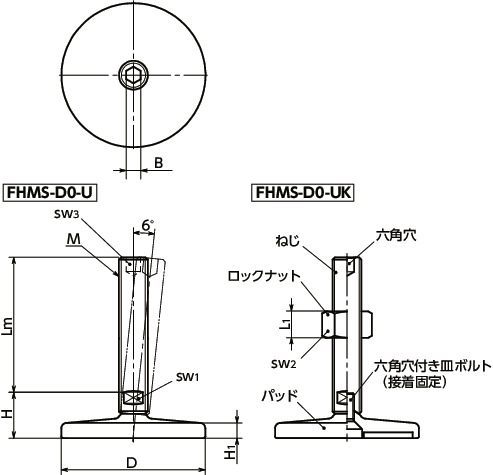

FHMS-D0-Uレベリングアジャスタ（おねじ） - 六角穴つき寸法図

寸法・CAD・価格

絞り込み

ロックナットの有無
すべて
無し
D
すべて
100
M(並目)
ねじの呼び
すべて
M20

単位 : mm

品番 ロックナットの有無 D M(並目)
ねじの呼び		 ピッチ Lm H L1 H1 sw1 sw2 sw3 静的許容荷重
（N）＊1		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FHMS-100-M20-75-D0-U 無し 100 M20 2.5 75 28 - 9 15 - 10 28000 581 16,200 17,820 CAD カート 実働10日目出荷
FHMS-100-M20-100-D0-U 無し 100 M20 2.5 100 28 - 9 15 - 10 28000 643 16,100 17,710 CAD カート 実働10日目出荷
FHMS-100-M20-125-D0-U 無し 100 M20 2.5 125 28 - 9 15 - 10 28000 705 16,800 18,480 CAD カート 実働10日目出荷
FHMS-100-M20-150-D0-U 無し 100 M20 2.5 150 28 - 9 15 - 10 28000 767 16,800 18,480 CAD カート 実働10日目出荷
FHMS-100-M20-200-D0-U 無し 100 M20 2.5 200 28 - 9 15 - 10 28000 892 18,100 19,910 CAD カート 実働10日目出荷
品番 ロックナットの有無 D M(並目)
ねじの呼び		 ピッチ Lm H L1 H1 sw1 sw2 sw3 静的許容荷重
（N）＊1		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FHMS-100-M20-75-D0-U 無し 100 M20 2.5 75 28 - 9 15 - 10 28000 581 16,200 17,820 CAD カート 実働10日目出荷
FHMS-100-M20-100-D0-U 無し 100 M20 2.5 100 28 - 9 15 - 10 28000 643 16,100 17,710 CAD カート 実働10日目出荷
FHMS-100-M20-125-D0-U 無し 100 M20 2.5 125 28 - 9 15 - 10 28000 705 16,800 18,480 CAD カート 実働10日目出荷
FHMS-100-M20-150-D0-U 無し 100 M20 2.5 150 28 - 9 15 - 10 28000 767 16,800 18,480 CAD カート 実働10日目出荷
FHMS-100-M20-200-D0-U 無し 100 M20 2.5 200 28 - 9 15 - 10 28000 892 18,100 19,910 CAD カート 実働10日目出荷
品番 ロックナットの有無 D M(並目)
ねじの呼び		 ピッチ Lm H L1 H1 sw1 sw2 sw3 静的許容荷重
（N）＊1		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FHMS-100-M20-75-D0-U 無し 100 M20 2.5 75 28 - 9 15 - 10 28000 581 16,200 17,820 CAD カート 実働10日目出荷
FHMS-100-M20-100-D0-U 無し 100 M20 2.5 100 28 - 9 15 - 10 28000 643 16,100 17,710 CAD カート 実働10日目出荷
FHMS-100-M20-125-D0-U 無し 100 M20 2.5 125 28 - 9 15 - 10 28000 705 16,800 18,480 CAD カート 実働10日目出荷
FHMS-100-M20-150-D0-U 無し 100 M20 2.5 150 28 - 9 15 - 10 28000 767 16,800 18,480 CAD カート 実働10日目出荷
FHMS-100-M20-200-D0-U 無し 100 M20 2.5 200 28 - 9 15 - 10 28000 892 18,100 19,910 CAD カート 実働10日目出荷
品番 ロックナットの有無 D M(並目)
ねじの呼び		 ピッチ Lm H L1 H1 sw1 sw2 sw3 静的許容荷重
（N）＊1		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FHMS-100-M20-75-D0-U 無し 100 M20 2.5 75 28 - 9 15 - 10 28000 581 16,200 17,820 CAD カート 実働10日目出荷
FHMS-100-M20-100-D0-U 無し 100 M20 2.5 100 28 - 9 15 - 10 28000 643 16,100 17,710 CAD カート 実働10日目出荷
FHMS-100-M20-125-D0-U 無し 100 M20 2.5 125 28 - 9 15 - 10 28000 705 16,800 18,480 CAD カート 実働10日目出荷
FHMS-100-M20-150-D0-U 無し 100 M20 2.5 150 28 - 9 15 - 10 28000 767 16,800 18,480 CAD カート 実働10日目出荷
FHMS-100-M20-200-D0-U 無し 100 M20 2.5 200 28 - 9 15 - 10 28000 892 18,100 19,910 CAD カート 実働10日目出荷

＊1：　静的許容荷重はラバーディスクなしの値です。また、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では、曲げや座屈応力の発生により静的許容荷重は小さくなります。

表中の数値は参考値であり、保証値ではありません。

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

FHMS-D0-U FHMS-D0-UK
ねじ SUS303 SUS303
パッド SUS304 SUS304
六角穴付き皿ボルト ステンレス鋼 ステンレス鋼
ロックナット SUS304

特長

  • 重荷重タイプのレベリングアジャスタ。
  • ねじ・パッドはステンレス製のため、耐蝕性にすぐれています。
  • パッドの高さが低くコンパクトな設計ができます。
  • 機器・装置の高さ調整は、ねじ上部の六角穴および下部の二面幅を利用してください。
  • パッドは6°まで傾きます。傾斜面での使用に効果的です。
  • 商品記号によりロックナットの有無が選択できます。
商品記号 ロックナット
FHMS-D0-U なし
FHMS-D0-UK あり

商品品番一覧

FHMS-100-M16-D0-U

FHMS-100-M16-D0-UK

FHMS-100-M20-D0-U

FHMS-100-M20-D0-UK

FHMS-100-M24-D0-U

FHMS-100-M24-D0-UK

FHMS-120-M20-D0-U

FHMS-120-M20-D0-UK

FHMS-120-M24-D0-U

FHMS-120-M24-D0-UK

FHMS-120-M30-D0-U

FHMS-120-M30-D0-UK

FHMS-80-M16-D0-U

FHMS-80-M16-D0-UK

FHMS-80-M20-D0-U

FHMS-80-M20-D0-UK

FHMS-80-M24-D0-U

FHMS-80-M24-D0-UK

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
