レベリングセット - ロングタイプ

Levelling Sets - Long Version

FLSA

安全上の注意

FLSAレベリングセット - ロングタイプ

形状図

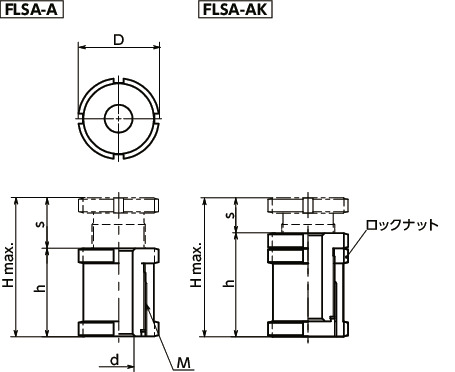

FLSAレベリングセット - ロングタイプ寸法図

寸法・CAD・価格

絞り込み

ロックナットの
有無
すべて
-
○
取りつけねじの
呼び＊1
すべて
M6
M8
M10
M12
M16
M20
M24
M30
M36

単位 : mm

品番 ロックナットの
有無		 D d M(細目)
ねじの呼び		 ピッチ h H max. s 取りつけねじの
呼び＊1		 静的許容荷重
(N)＊2		 取りつけねじ
締めつけ後の
静的許容荷重(N)＊3		 専用フックスパナ
FLS-W(別売)		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FLSA-25-6.6-A - 25 6.6 M15 1 28 43 15 M6 40000 30900 FLS-A25-28-W 68 10,400 11,440 CAD カート 実働10日目出荷
FLSA-32-6.6-A - 32 6.6 M20 1 35 55 20 M6 65000 55900 FLS-A30-32-W 161 12,300 13,530 CAD カート 実働10日目出荷
FLSA-32-9-A - 32 9 M20 1 35 55 20 M8 65000 48600 FLS-A30-32-W 152 12,300 13,530 CAD カート 実働10日目出荷
FLSA-32-11-A - 32 11 M20 1 35 55 20 M10 65000 39000 FLS-A30-32-W 144 12,300 13,530 CAD カート 実働10日目出荷
FLSA-45-11-A - 45 11 M30 1.5 42 67 25 M10 120000 94000 FLS-A45-50-W 372 14,700 16,170 CAD カート 実働10日目出荷
FLSA-45-13.5-A - 45 13.5 M30 1.5 42 67 25 M12 120000 82000 FLS-A45-50-W 353 14,700 16,170 CAD カート 実働10日目出荷
FLSA-45-17.5-A - 45 17.5 M30 1.5 42 67 25 M16 120000 49000 FLS-A45-50-W 320 14,700 16,170 CAD カート 実働10日目出荷
FLSA-58-17.5-A - 58 17.5 M40 1.5 54 86 32 M16 210000 139000 FLS-A58-62-W 791 20,400 22,440 CAD カート 実働10日目出荷
FLSA-58-22-A - 58 22 M40 1.5 54 86 32 M20 210000 100000 FLS-A58-62-W 730 20,400 22,440 CAD カート 実働10日目出荷
FLSA-58-26-A - 58 26 M40 1.5 54 86 32 M24 210000 51000 FLS-A58-62-W 666 20,400 22,440 CAD カート 実働10日目出荷
FLSA-70-22-A - 70 22 M50 1.5 66 106 40 M20 330000 220000 FLS-A68-75-W 1440 33,500 36,850 CAD カート 実働10日目出荷
FLSA-70-26-A - 70 26 M50 1.5 66 106 40 M24 330000 171000 FLS-A68-75-W 1360 33,500 36,850 CAD カート 実働10日目出荷
FLSA-70-33-A - 70 33 M50 1.5 66 106 40 M30 330000 78000 FLS-A68-75-W 1200 33,500 36,850 CAD カート 実働10日目出荷
FLSA-80-26-A - 80 26 M60 2 76 126 50 M24 495000 336000 FLS-A80-90-W 2167 45,500 50,050 CAD カート 実働10日目出荷
FLSA-80-33-A - 80 33 M60 2 76 126 50 M30 495000 243000 FLS-A80-90-W 1875 45,100 49,610 CAD カート 実働10日目出荷
FLSA-80-39-A - 80 39 M60 2 76 126 50 M36 495000 128000 FLS-A80-90-W 1671 45,100 49,610 CAD カート 実働10日目出荷
FLSA-25-6.6-AK ○ 25 6.6 M15 1 33 43 10 M6 40000 30900 FLS-A25-28-W 78 12,700 13,970 CAD カート 実働10日目出荷
FLSA-32-6.6-AK ○ 32 6.6 M20 1 41 55 14 M6 65000 55900 FLS-A30-32-W 179 14,500 15,950 CAD カート 実働10日目出荷
FLSA-32-9-AK ○ 32 9 M20 1 41 55 14 M8 65000 48600 FLS-A30-32-W 172 14,500 15,950 CAD カート 実働10日目出荷
FLSA-32-11-AK ○ 32 11 M20 1 41 55 14 M10 65000 39000 FLS-A30-32-W 166 14,600 16,060 CAD カート 実働10日目出荷
FLSA-45-11-AK ○ 45 11 M30 1.5 49 67 18 M10 120000 94000 FLS-A45-50-W 409 18,600 20,460 CAD カート 実働10日目出荷
FLSA-45-13.5-AK ○ 45 13.5 M30 1.5 49 67 18 M12 120000 82000 FLS-A45-50-W 393 18,500 20,350 CAD カート 実働10日目出荷
FLSA-45-17.5-AK ○ 45 17.5 M30 1.5 49 67 18 M16 120000 49000 FLS-A45-50-W 365 18,400 20,240 CAD カート 実働10日目出荷
FLSA-58-17.5-AK ○ 58 17.5 M40 1.5 63 86 23 M16 210000 139000 FLS-A58-62-W 882 25,000 27,500 CAD カート 実働10日目出荷
FLSA-58-22-AK ○ 58 22 M40 1.5 63 86 23 M20 210000 100000 FLS-A58-62-W 823 24,900 27,390 CAD カート 実働10日目出荷
FLSA-58-26-AK ○ 58 26 M40 1.5 63 86 23 M24 210000 51000 FLS-A58-62-W 750 24,800 27,280 CAD カート 実働10日目出荷
FLSA-70-22-AK ○ 70 22 M50 1.5 77 106 29 M20 330000 220000 FLS-A68-75-W 1595 41,000 45,100 CAD カート 実働10日目出荷
FLSA-70-26-AK ○ 70 26 M50 1.5 77 106 29 M24 330000 171000 FLS-A68-75-W 1516 40,800 44,880 CAD カート 実働10日目出荷
FLSA-70-33-AK ○ 70 33 M50 1.5 77 106 29 M30 330000 78000 FLS-A68-75-W 1344 40,500 44,550 CAD カート 実働10日目出荷
FLSA-80-26-AK ○ 80 26 M60 2 87 126 39 M24 495000 336000 FLS-A80-90-W 2200 52,400 57,640 CAD カート 実働10日目出荷
FLSA-80-33-AK ○ 80 33 M60 2 87 126 39 M30 495000 243000 FLS-A80-90-W 2140 52,200 57,420 CAD カート 実働10日目出荷
FLSA-80-39-AK ○ 80 39 M60 2 87 126 39 M36 495000 128000 FLS-A80-90-W 1800 51,900 57,090 CAD カート 実働10日目出荷

＊1：　取りつけねじは付属しておりません。
＊2：　静的許容荷重は取りつけねじの軸力を考慮していない値になります。表中の数値は参考値であり、保証値ではありません。
＊3：　強度区分8.8の取りつけねじに対して、安全率0.7で締めつけたときの値です。表中の数値は参考値であり、保証値ではありません。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

FLSA
本体 SCM440相当
亜鉛メッキ

特長

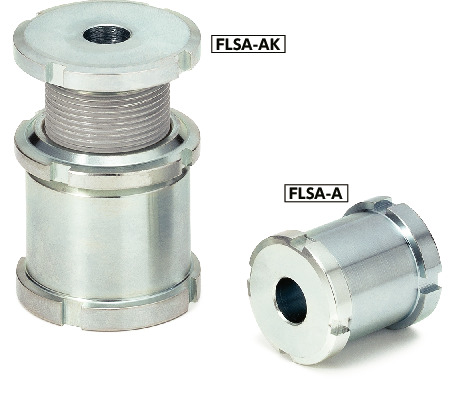

  • 機器・装置などのテーブルを高さ調整するためのユニット部品。

FLSAレベリングセット - ロングタイプ

  • 細目ねじのため、細かく正確な高さ調整が可能です。
  • FLSAは高さ調節後に、取りつけねじを締めつけることで、その軸力により固定されます。
    取りつけねじをゆるめた際に、高さがずれることを確実に防止したい場合は、ロックナットつきを選択してください。
商品記号 ロックナット
FLSA-A なし
FLSA-AK あり
  • 高さ調整には、専用フックスパナFLS-W（別売）または、D寸法に適合する市販のフックスパナをご使用ください。

使用上の注意

静的許容荷重は取りつけねじの軸力を考慮していない値になります。使用する取りつけねじの軸力を静的許容荷重から引いた値が、ワークに対する静的許容荷重となります。

計算例（取りつけねじの軸力を考慮した場合）

＜条件＞
FLSA-45-13.5-AにM12の取りつけねじを使用する場合。
静的許容荷重：120000N
取りつけねじ：M12（強度区分 8.8）

取りつけねじの許容最大軸力
＝0.2％耐力×取りつけねじの有効断面積×取りつけねじの安全率
＝640N/mm2×84.3mm2×0.7
＝37766N

ワークに対する静的許容荷重
＝静的許容荷重－取りつけねじの許容最大軸力
＝120000N－37766N
＝82234N

関連商品

専用フックスパナFLS-W
FLS-W

FLSAレベリングセット - ロングタイプ


商品品番一覧

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
