レベリングセット - ロングタイプ

Levelling Sets - Long Version

FLSAS

安全上の注意

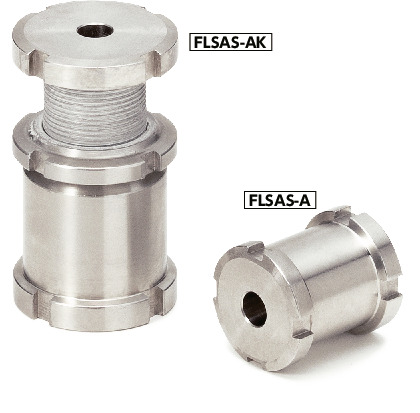

FLSASレベリングセット - ロングタイプ

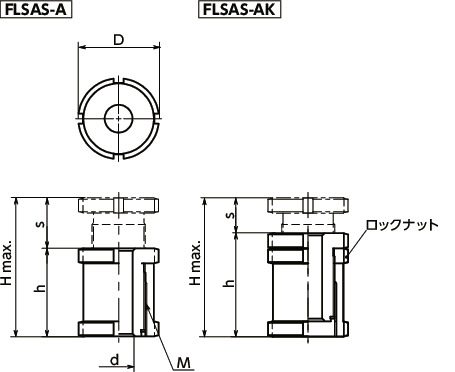

形状図

FLSASレベリングセット - ロングタイプ寸法図

寸法・CAD・価格

絞り込み

ロックナットの
有無
すべて
-
○
取りつけねじの
呼び＊1
すべて
M6
M8
M10
M12
M16
M20
M24
M30
M36

単位 : mm

品番 ロックナットの
有無		 D d M(細目)
ねじの呼び		 ピッチ h H max. s 取りつけねじの
呼び＊1		 静的許容荷重
(N)＊2		 取りつけねじ
締めつけ後の
静的許容荷重(N)＊3		 専用フックスパナ
FLS-W(別売)		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FLSAS-25-6.6-A - 25 6.6 M15 1 28 43 15 M6 27100 20700 FLS-A25-28-W 69 17,100 18,810 CAD カート 実働10日目出荷
FLSAS-32-6.6-A - 32 6.6 M20 1 35 55 20 M6 43400 37000 FLS-A30-32-W 163 20,100 22,110 CAD カート 実働10日目出荷
FLSAS-32-9-A - 32 9 M20 1 35 55 20 M8 43400 31800 FLS-A30-32-W 154 20,100 22,110 CAD カート 実働10日目出荷
FLSAS-32-11-A - 32 11 M20 1 35 55 20 M10 43400 25100 FLS-A30-32-W 140 20,100 22,110 CAD カート 実働10日目出荷
FLSAS-45-11-A - 45 11 M30 1.5 42 67 25 M10 84000 65700 FLS-A45-50-W 372 26,100 28,710 CAD カート 実働10日目出荷
FLSAS-45-13.5-A - 45 13.5 M30 1.5 42 67 25 M12 84000 57400 FLS-A45-50-W 353 26,100 28,710 CAD カート 実働10日目出荷
FLSAS-45-17.5-A - 45 17.5 M30 1.5 42 67 25 M16 84000 34500 FLS-A45-50-W 320 26,100 28,710 CAD カート 実働10日目出荷
FLSAS-58-17.5-A - 58 17.5 M40 1.5 54 86 32 M16 148000 98000 FLS-A58-62-W 791 31,600 34,760 CAD カート 実働10日目出荷
FLSAS-58-22-A - 58 22 M40 1.5 54 86 32 M20 148000 70000 FLS-A58-62-W 733 31,600 34,760 CAD カート 実働10日目出荷
FLSAS-58-26-A - 58 26 M40 1.5 54 86 32 M24 148000 36000 FLS-A58-62-W 668 31,600 34,760 CAD カート 実働10日目出荷
FLSAS-70-22-A - 70 22 M50 1.5 66 106 40 M20 225000 147000 FLS-A68-75-W 1452 50,700 55,770 CAD カート 実働10日目出荷
FLSAS-70-26-A - 70 26 M50 1.5 66 106 40 M24 225000 113000 FLS-A68-75-W 1370 50,700 55,770 CAD カート 実働10日目出荷
FLSAS-70-33-A - 70 33 M50 1.5 66 106 40 M30 225000 48000 FLS-A68-75-W 1210 50,700 55,770 CAD カート 実働10日目出荷
FLSAS-80-26-A - 80 26 M60 2 76 126 50 M24 323000 211000 FLS-A80-90-W 2180 73,100 80,410 CAD カート 実働10日目出荷
FLSAS-80-33-A - 80 33 M60 2 76 126 50 M30 323000 146000 FLS-A80-90-W 1875 73,100 80,410 CAD カート 実働10日目出荷
FLSAS-80-39-A - 80 39 M60 2 76 126 50 M36 323000 65000 FLS-A80-90-W 1683 73,100 80,410 CAD カート 実働10日目出荷
FLSAS-25-6.6-AK ○ 25 6.6 M15 1 33 43 10 M6 27100 20700 FLS-A25-28-W 79 20,900 22,990 CAD カート 実働10日目出荷
FLSAS-32-6.6-AK ○ 32 6.6 M20 1 41 55 14 M6 43400 37000 FLS-A30-32-W 181 25,100 27,610 CAD カート 実働10日目出荷
FLSAS-32-9-AK ○ 32 9 M20 1 41 55 14 M8 43400 31800 FLS-A30-32-W 174 25,100 27,610 CAD カート 実働10日目出荷
FLSAS-32-11-AK ○ 32 11 M20 1 41 55 14 M10 43400 25100 FLS-A30-32-W 167 25,100 27,610 CAD カート 実働10日目出荷
FLSAS-45-11-AK ○ 45 11 M30 1.5 49 67 18 M10 84000 65700 FLS-A45-50-W 411 32,800 36,080 CAD カート 実働10日目出荷
FLSAS-45-13.5-AK ○ 45 13.5 M30 1.5 49 67 18 M12 84000 57400 FLS-A45-50-W 405 32,800 36,080 CAD カート 実働10日目出荷
FLSAS-45-17.5-AK ○ 45 17.5 M30 1.5 49 67 18 M16 84000 34500 FLS-A45-50-W 377 32,800 36,080 CAD カート 実働10日目出荷
FLSAS-58-17.5-AK ○ 58 17.5 M40 1.5 63 86 23 M16 148000 98000 FLS-A58-62-W 893 44,100 48,510 CAD カート 実働10日目出荷
FLSAS-58-22-AK ○ 58 22 M40 1.5 63 86 23 M20 148000 70000 FLS-A58-62-W 834 44,100 48,510 CAD カート 実働10日目出荷
FLSAS-58-26-AK ○ 58 26 M40 1.5 63 86 23 M24 148000 36000 FLS-A58-62-W 775 44,100 48,510 CAD カート 実働10日目出荷
FLSAS-70-22-AK ○ 70 22 M50 1.5 77 106 29 M20 225000 147000 FLS-A68-75-W 1607 64,400 70,840 CAD カート 実働10日目出荷
FLSAS-70-26-AK ○ 70 26 M50 1.5 77 106 29 M24 225000 113000 FLS-A68-75-W 1426 64,400 70,840 CAD カート 実働10日目出荷
FLSAS-70-33-AK ○ 70 33 M50 1.5 77 106 29 M30 225000 48000 FLS-A68-75-W 1354 64,400 70,840 CAD カート 実働10日目出荷
FLSAS-80-26-AK ○ 80 26 M60 2 87 126 39 M24 323000 211000 FLS-A80-90-W 2356 104,000 114,400 CAD カート 実働10日目出荷
FLSAS-80-33-AK ○ 80 33 M60 2 87 126 39 M30 323000 146000 FLS-A80-90-W 2155 104,000 114,400 CAD カート 実働10日目出荷
FLSAS-80-39-AK ○ 80 39 M60 2 87 126 39 M36 323000 65000 FLS-A80-90-W 1852 104,000 114,400 CAD カート 実働10日目出荷
品番 ロックナットの
有無		 D d M(細目)
ねじの呼び		 ピッチ h H max. s 取りつけねじの
呼び＊1		 静的許容荷重
(N)＊2		 取りつけねじ
締めつけ後の
静的許容荷重(N)＊3		 専用フックスパナ
FLS-W(別売)		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FLSAS-25-6.6-A - 25 6.6 M15 1 28 43 15 M6 27100 20700 FLS-A25-28-W 69 17,100 18,810 CAD カート 実働10日目出荷
FLSAS-32-6.6-A - 32 6.6 M20 1 35 55 20 M6 43400 37000 FLS-A30-32-W 163 20,100 22,110 CAD カート 実働10日目出荷
FLSAS-32-9-A - 32 9 M20 1 35 55 20 M8 43400 31800 FLS-A30-32-W 154 20,100 22,110 CAD カート 実働10日目出荷
FLSAS-32-11-A - 32 11 M20 1 35 55 20 M10 43400 25100 FLS-A30-32-W 140 20,100 22,110 CAD カート 実働10日目出荷
FLSAS-45-11-A - 45 11 M30 1.5 42 67 25 M10 84000 65700 FLS-A45-50-W 372 26,100 28,710 CAD カート 実働10日目出荷
FLSAS-45-13.5-A - 45 13.5 M30 1.5 42 67 25 M12 84000 57400 FLS-A45-50-W 353 26,100 28,710 CAD カート 実働10日目出荷
FLSAS-45-17.5-A - 45 17.5 M30 1.5 42 67 25 M16 84000 34500 FLS-A45-50-W 320 26,100 28,710 CAD カート 実働10日目出荷
FLSAS-58-17.5-A - 58 17.5 M40 1.5 54 86 32 M16 148000 98000 FLS-A58-62-W 791 31,600 34,760 CAD カート 実働10日目出荷
FLSAS-58-22-A - 58 22 M40 1.5 54 86 32 M20 148000 70000 FLS-A58-62-W 733 31,600 34,760 CAD カート 実働10日目出荷
FLSAS-58-26-A - 58 26 M40 1.5 54 86 32 M24 148000 36000 FLS-A58-62-W 668 31,600 34,760 CAD カート 実働10日目出荷
FLSAS-70-22-A - 70 22 M50 1.5 66 106 40 M20 225000 147000 FLS-A68-75-W 1452 50,700 55,770 CAD カート 実働10日目出荷
FLSAS-70-26-A - 70 26 M50 1.5 66 106 40 M24 225000 113000 FLS-A68-75-W 1370 50,700 55,770 CAD カート 実働10日目出荷
FLSAS-70-33-A - 70 33 M50 1.5 66 106 40 M30 225000 48000 FLS-A68-75-W 1210 50,700 55,770 CAD カート 実働10日目出荷
FLSAS-80-26-A - 80 26 M60 2 76 126 50 M24 323000 211000 FLS-A80-90-W 2180 73,100 80,410 CAD カート 実働10日目出荷
FLSAS-80-33-A - 80 33 M60 2 76 126 50 M30 323000 146000 FLS-A80-90-W 1875 73,100 80,410 CAD カート 実働10日目出荷
FLSAS-80-39-A - 80 39 M60 2 76 126 50 M36 323000 65000 FLS-A80-90-W 1683 73,100 80,410 CAD カート 実働10日目出荷
FLSAS-25-6.6-AK ○ 25 6.6 M15 1 33 43 10 M6 27100 20700 FLS-A25-28-W 79 20,900 22,990 CAD カート 実働10日目出荷
FLSAS-32-6.6-AK ○ 32 6.6 M20 1 41 55 14 M6 43400 37000 FLS-A30-32-W 181 25,100 27,610 CAD カート 実働10日目出荷
FLSAS-32-9-AK ○ 32 9 M20 1 41 55 14 M8 43400 31800 FLS-A30-32-W 174 25,100 27,610 CAD カート 実働10日目出荷
FLSAS-32-11-AK ○ 32 11 M20 1 41 55 14 M10 43400 25100 FLS-A30-32-W 167 25,100 27,610 CAD カート 実働10日目出荷
FLSAS-45-11-AK ○ 45 11 M30 1.5 49 67 18 M10 84000 65700 FLS-A45-50-W 411 32,800 36,080 CAD カート 実働10日目出荷
FLSAS-45-13.5-AK ○ 45 13.5 M30 1.5 49 67 18 M12 84000 57400 FLS-A45-50-W 405 32,800 36,080 CAD カート 実働10日目出荷
FLSAS-45-17.5-AK ○ 45 17.5 M30 1.5 49 67 18 M16 84000 34500 FLS-A45-50-W 377 32,800 36,080 CAD カート 実働10日目出荷
FLSAS-58-17.5-AK ○ 58 17.5 M40 1.5 63 86 23 M16 148000 98000 FLS-A58-62-W 893 44,100 48,510 CAD カート 実働10日目出荷
FLSAS-58-22-AK ○ 58 22 M40 1.5 63 86 23 M20 148000 70000 FLS-A58-62-W 834 44,100 48,510 CAD カート 実働10日目出荷
FLSAS-58-26-AK ○ 58 26 M40 1.5 63 86 23 M24 148000 36000 FLS-A58-62-W 775 44,100 48,510 CAD カート 実働10日目出荷
FLSAS-70-22-AK ○ 70 22 M50 1.5 77 106 29 M20 225000 147000 FLS-A68-75-W 1607 64,400 70,840 CAD カート 実働10日目出荷
FLSAS-70-26-AK ○ 70 26 M50 1.5 77 106 29 M24 225000 113000 FLS-A68-75-W 1426 64,400 70,840 CAD カート 実働10日目出荷
FLSAS-70-33-AK ○ 70 33 M50 1.5 77 106 29 M30 225000 48000 FLS-A68-75-W 1354 64,400 70,840 CAD カート 実働10日目出荷
FLSAS-80-26-AK ○ 80 26 M60 2 87 126 39 M24 323000 211000 FLS-A80-90-W 2356 104,000 114,400 CAD カート 実働10日目出荷
FLSAS-80-33-AK ○ 80 33 M60 2 87 126 39 M30 323000 146000 FLS-A80-90-W 2155 104,000 114,400 CAD カート 実働10日目出荷
FLSAS-80-39-AK ○ 80 39 M60 2 87 126 39 M36 323000 65000 FLS-A80-90-W 1852 104,000 114,400 CAD カート 実働10日目出荷
品番 ロックナットの
有無		 D d M(細目)
ねじの呼び		 ピッチ h H max. s 取りつけねじの
呼び＊1		 静的許容荷重
(N)＊2		 取りつけねじ
締めつけ後の
静的許容荷重(N)＊3		 専用フックスパナ
FLS-W(別売)		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FLSAS-25-6.6-A - 25 6.6 M15 1 28 43 15 M6 27100 20700 FLS-A25-28-W 69 17,100 18,810 CAD カート 実働10日目出荷
FLSAS-32-6.6-A - 32 6.6 M20 1 35 55 20 M6 43400 37000 FLS-A30-32-W 163 20,100 22,110 CAD カート 実働10日目出荷
FLSAS-32-9-A - 32 9 M20 1 35 55 20 M8 43400 31800 FLS-A30-32-W 154 20,100 22,110 CAD カート 実働10日目出荷
FLSAS-32-11-A - 32 11 M20 1 35 55 20 M10 43400 25100 FLS-A30-32-W 140 20,100 22,110 CAD カート 実働10日目出荷
FLSAS-45-11-A - 45 11 M30 1.5 42 67 25 M10 84000 65700 FLS-A45-50-W 372 26,100 28,710 CAD カート 実働10日目出荷
FLSAS-45-13.5-A - 45 13.5 M30 1.5 42 67 25 M12 84000 57400 FLS-A45-50-W 353 26,100 28,710 CAD カート 実働10日目出荷
FLSAS-45-17.5-A - 45 17.5 M30 1.5 42 67 25 M16 84000 34500 FLS-A45-50-W 320 26,100 28,710 CAD カート 実働10日目出荷
FLSAS-58-17.5-A - 58 17.5 M40 1.5 54 86 32 M16 148000 98000 FLS-A58-62-W 791 31,600 34,760 CAD カート 実働10日目出荷
FLSAS-58-22-A - 58 22 M40 1.5 54 86 32 M20 148000 70000 FLS-A58-62-W 733 31,600 34,760 CAD カート 実働10日目出荷
FLSAS-58-26-A - 58 26 M40 1.5 54 86 32 M24 148000 36000 FLS-A58-62-W 668 31,600 34,760 CAD カート 実働10日目出荷
FLSAS-70-22-A - 70 22 M50 1.5 66 106 40 M20 225000 147000 FLS-A68-75-W 1452 50,700 55,770 CAD カート 実働10日目出荷
FLSAS-70-26-A - 70 26 M50 1.5 66 106 40 M24 225000 113000 FLS-A68-75-W 1370 50,700 55,770 CAD カート 実働10日目出荷
FLSAS-70-33-A - 70 33 M50 1.5 66 106 40 M30 225000 48000 FLS-A68-75-W 1210 50,700 55,770 CAD カート 実働10日目出荷
FLSAS-80-26-A - 80 26 M60 2 76 126 50 M24 323000 211000 FLS-A80-90-W 2180 73,100 80,410 CAD カート 実働10日目出荷
FLSAS-80-33-A - 80 33 M60 2 76 126 50 M30 323000 146000 FLS-A80-90-W 1875 73,100 80,410 CAD カート 実働10日目出荷
FLSAS-80-39-A - 80 39 M60 2 76 126 50 M36 323000 65000 FLS-A80-90-W 1683 73,100 80,410 CAD カート 実働10日目出荷
FLSAS-25-6.6-AK ○ 25 6.6 M15 1 33 43 10 M6 27100 20700 FLS-A25-28-W 79 20,900 22,990 CAD カート 実働10日目出荷
FLSAS-32-6.6-AK ○ 32 6.6 M20 1 41 55 14 M6 43400 37000 FLS-A30-32-W 181 25,100 27,610 CAD カート 実働10日目出荷
FLSAS-32-9-AK ○ 32 9 M20 1 41 55 14 M8 43400 31800 FLS-A30-32-W 174 25,100 27,610 CAD カート 実働10日目出荷
FLSAS-32-11-AK ○ 32 11 M20 1 41 55 14 M10 43400 25100 FLS-A30-32-W 167 25,100 27,610 CAD カート 実働10日目出荷
FLSAS-45-11-AK ○ 45 11 M30 1.5 49 67 18 M10 84000 65700 FLS-A45-50-W 411 32,800 36,080 CAD カート 実働10日目出荷
FLSAS-45-13.5-AK ○ 45 13.5 M30 1.5 49 67 18 M12 84000 57400 FLS-A45-50-W 405 32,800 36,080 CAD カート 実働10日目出荷
FLSAS-45-17.5-AK ○ 45 17.5 M30 1.5 49 67 18 M16 84000 34500 FLS-A45-50-W 377 32,800 36,080 CAD カート 実働10日目出荷
FLSAS-58-17.5-AK ○ 58 17.5 M40 1.5 63 86 23 M16 148000 98000 FLS-A58-62-W 893 44,100 48,510 CAD カート 実働10日目出荷
FLSAS-58-22-AK ○ 58 22 M40 1.5 63 86 23 M20 148000 70000 FLS-A58-62-W 834 44,100 48,510 CAD カート 実働10日目出荷
FLSAS-58-26-AK ○ 58 26 M40 1.5 63 86 23 M24 148000 36000 FLS-A58-62-W 775 44,100 48,510 CAD カート 実働10日目出荷
FLSAS-70-22-AK ○ 70 22 M50 1.5 77 106 29 M20 225000 147000 FLS-A68-75-W 1607 64,400 70,840 CAD カート 実働10日目出荷
FLSAS-70-26-AK ○ 70 26 M50 1.5 77 106 29 M24 225000 113000 FLS-A68-75-W 1426 64,400 70,840 CAD カート 実働10日目出荷
FLSAS-70-33-AK ○ 70 33 M50 1.5 77 106 29 M30 225000 48000 FLS-A68-75-W 1354 64,400 70,840 CAD カート 実働10日目出荷
FLSAS-80-26-AK ○ 80 26 M60 2 87 126 39 M24 323000 211000 FLS-A80-90-W 2356 104,000 114,400 CAD カート 実働10日目出荷
FLSAS-80-33-AK ○ 80 33 M60 2 87 126 39 M30 323000 146000 FLS-A80-90-W 2155 104,000 114,400 CAD カート 実働10日目出荷
FLSAS-80-39-AK ○ 80 39 M60 2 87 126 39 M36 323000 65000 FLS-A80-90-W 1852 104,000 114,400 CAD カート 実働10日目出荷
品番 ロックナットの
有無		 D d M(細目)
ねじの呼び		 ピッチ h H max. s 取りつけねじの
呼び＊1		 静的許容荷重
(N)＊2		 取りつけねじ
締めつけ後の
静的許容荷重(N)＊3		 専用フックスパナ
FLS-W(別売)		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FLSAS-25-6.6-A - 25 6.6 M15 1 28 43 15 M6 27100 20700 FLS-A25-28-W 69 17,100 18,810 CAD カート 実働10日目出荷
FLSAS-32-6.6-A - 32 6.6 M20 1 35 55 20 M6 43400 37000 FLS-A30-32-W 163 20,100 22,110 CAD カート 実働10日目出荷
FLSAS-32-9-A - 32 9 M20 1 35 55 20 M8 43400 31800 FLS-A30-32-W 154 20,100 22,110 CAD カート 実働10日目出荷
FLSAS-32-11-A - 32 11 M20 1 35 55 20 M10 43400 25100 FLS-A30-32-W 140 20,100 22,110 CAD カート 実働10日目出荷
FLSAS-45-11-A - 45 11 M30 1.5 42 67 25 M10 84000 65700 FLS-A45-50-W 372 26,100 28,710 CAD カート 実働10日目出荷
FLSAS-45-13.5-A - 45 13.5 M30 1.5 42 67 25 M12 84000 57400 FLS-A45-50-W 353 26,100 28,710 CAD カート 実働10日目出荷
FLSAS-45-17.5-A - 45 17.5 M30 1.5 42 67 25 M16 84000 34500 FLS-A45-50-W 320 26,100 28,710 CAD カート 実働10日目出荷
FLSAS-58-17.5-A - 58 17.5 M40 1.5 54 86 32 M16 148000 98000 FLS-A58-62-W 791 31,600 34,760 CAD カート 実働10日目出荷
FLSAS-58-22-A - 58 22 M40 1.5 54 86 32 M20 148000 70000 FLS-A58-62-W 733 31,600 34,760 CAD カート 実働10日目出荷
FLSAS-58-26-A - 58 26 M40 1.5 54 86 32 M24 148000 36000 FLS-A58-62-W 668 31,600 34,760 CAD カート 実働10日目出荷
FLSAS-70-22-A - 70 22 M50 1.5 66 106 40 M20 225000 147000 FLS-A68-75-W 1452 50,700 55,770 CAD カート 実働10日目出荷
FLSAS-70-26-A - 70 26 M50 1.5 66 106 40 M24 225000 113000 FLS-A68-75-W 1370 50,700 55,770 CAD カート 実働10日目出荷
FLSAS-70-33-A - 70 33 M50 1.5 66 106 40 M30 225000 48000 FLS-A68-75-W 1210 50,700 55,770 CAD カート 実働10日目出荷
FLSAS-80-26-A - 80 26 M60 2 76 126 50 M24 323000 211000 FLS-A80-90-W 2180 73,100 80,410 CAD カート 実働10日目出荷
FLSAS-80-33-A - 80 33 M60 2 76 126 50 M30 323000 146000 FLS-A80-90-W 1875 73,100 80,410 CAD カート 実働10日目出荷
FLSAS-80-39-A - 80 39 M60 2 76 126 50 M36 323000 65000 FLS-A80-90-W 1683 73,100 80,410 CAD カート 実働10日目出荷
FLSAS-25-6.6-AK ○ 25 6.6 M15 1 33 43 10 M6 27100 20700 FLS-A25-28-W 79 20,900 22,990 CAD カート 実働10日目出荷
FLSAS-32-6.6-AK ○ 32 6.6 M20 1 41 55 14 M6 43400 37000 FLS-A30-32-W 181 25,100 27,610 CAD カート 実働10日目出荷
FLSAS-32-9-AK ○ 32 9 M20 1 41 55 14 M8 43400 31800 FLS-A30-32-W 174 25,100 27,610 CAD カート 実働10日目出荷
FLSAS-32-11-AK ○ 32 11 M20 1 41 55 14 M10 43400 25100 FLS-A30-32-W 167 25,100 27,610 CAD カート 実働10日目出荷
FLSAS-45-11-AK ○ 45 11 M30 1.5 49 67 18 M10 84000 65700 FLS-A45-50-W 411 32,800 36,080 CAD カート 実働10日目出荷
FLSAS-45-13.5-AK ○ 45 13.5 M30 1.5 49 67 18 M12 84000 57400 FLS-A45-50-W 405 32,800 36,080 CAD カート 実働10日目出荷
FLSAS-45-17.5-AK ○ 45 17.5 M30 1.5 49 67 18 M16 84000 34500 FLS-A45-50-W 377 32,800 36,080 CAD カート 実働10日目出荷
FLSAS-58-17.5-AK ○ 58 17.5 M40 1.5 63 86 23 M16 148000 98000 FLS-A58-62-W 893 44,100 48,510 CAD カート 実働10日目出荷
FLSAS-58-22-AK ○ 58 22 M40 1.5 63 86 23 M20 148000 70000 FLS-A58-62-W 834 44,100 48,510 CAD カート 実働10日目出荷
FLSAS-58-26-AK ○ 58 26 M40 1.5 63 86 23 M24 148000 36000 FLS-A58-62-W 775 44,100 48,510 CAD カート 実働10日目出荷
FLSAS-70-22-AK ○ 70 22 M50 1.5 77 106 29 M20 225000 147000 FLS-A68-75-W 1607 64,400 70,840 CAD カート 実働10日目出荷
FLSAS-70-26-AK ○ 70 26 M50 1.5 77 106 29 M24 225000 113000 FLS-A68-75-W 1426 64,400 70,840 CAD カート 実働10日目出荷
FLSAS-70-33-AK ○ 70 33 M50 1.5 77 106 29 M30 225000 48000 FLS-A68-75-W 1354 64,400 70,840 CAD カート 実働10日目出荷
FLSAS-80-26-AK ○ 80 26 M60 2 87 126 39 M24 323000 211000 FLS-A80-90-W 2356 104,000 114,400 CAD カート 実働10日目出荷
FLSAS-80-33-AK ○ 80 33 M60 2 87 126 39 M30 323000 146000 FLS-A80-90-W 2155 104,000 114,400 CAD カート 実働10日目出荷
FLSAS-80-39-AK ○ 80 39 M60 2 87 126 39 M36 323000 65000 FLS-A80-90-W 1852 104,000 114,400 CAD カート 実働10日目出荷

＊1：　取りつけねじは付属しておりません。
＊2：　静的許容荷重は取りつけねじの軸力を考慮していない値になります。表中の数値は参考値であり、保証値ではありません。
＊3：　強度区分A2-70の取りつけねじに対して、安全率0.7で締めつけたときの値です。表中の数値は参考値であり、保証値ではありません。

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

FLSAS
本体 SUS303

特長

  • 機器・装置などのテーブルを高さ調整するためのユニット部品。

FLSASレベリングセット - ロングタイプ

  • ステンレス製。耐蝕性にすぐれています。
  • 細目ねじのため、細かく正確な高さ調整が可能です。
  • FLSASは高さ調節後に、取りつけねじを締めつけることで、その軸力により固定されます。
    取りつけねじをゆるめた際に、高さがずれることを確実に防止したい場合は、ロックナットつきを選択してください。
商品記号 ロックナット
FLSAS-A なし
FLSAS-AK あり
  • 高さ調整には、専用フックスパナFLS-W（別売）または、D寸法に適合する市販のフックスパナをご使用ください。

使用上の注意

静的許容荷重は取りつけねじの軸力を考慮していない値になります。使用する取りつけねじの軸力を静的許容荷重から引いた値が、ワークに対する静的許容荷重となります。

計算例（取りつけねじの軸力を考慮した場合）

＜条件＞
FLSAS-45-13.5-AにM12の取りつけねじを使用する場合。
静的許容荷重：84000N
取りつけねじ：M12（強度区分 A2-70）

取りつけねじの許容最大軸力
＝0.2％耐力×取りつけねじの有効断面積×取りつけねじの安全率
＝450N/mm2×84.3mm2×0.7
＝26555N

ワークに対する静的許容荷重
＝静的許容荷重－取りつけねじの許容最大軸力
＝84000N－26555N
＝57445N

関連商品

専用フックスパナFLS-W
FLS-W

FLSASレベリングセット - ロングタイプ


関連サービス

商品品番一覧

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

アジャスタ（レベリングアジャスタ・レベルアジャスター）・水平器にはこのような商品があります

FVMS-W

品名

レベリングアジャスタ（おねじ） - スタッドカバーつき - ラバーパッドつき

品番

FVMS-W

特長

ベースプレートが傾斜面
FDA規格準拠のラバーパッド

FLSA

品名

レベリングセット - ロングタイプ

品番

FLSA

特長

高さ調整

FLSB

品名

レベリングセット - ショートタイプ

品番

FLSB

特長

高さ調整

FLSBS

品名

レベリングセット - ショートタイプ

品番

FLSBS

特長

高さ調整
ステンレス

機械要素部品にはこのような商品があります

オイルゲージ（オイルレベルウィンドウ）・プラグ

オイルゲージ（オイルレベルウィンドウ）・プラグ

カムレバー

カムレバー

プランジャ

プランジャ

リニアアクチュエータ

リニアアクチュエータ
