レベリングセット - ショートタイプ

Levelling Sets - Short Version

FLSBS

安全上の注意

FLSBSレベリングセット - ショートタイプ

形状図

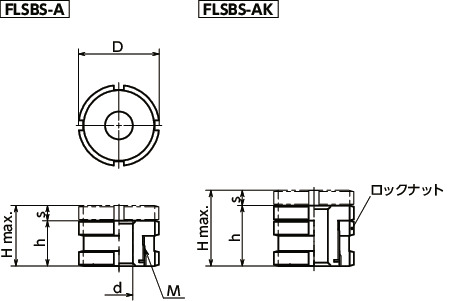

FLSBSレベリングセット - ショートタイプ寸法図

寸法・CAD・価格

絞り込み

ロックナットの
有無
すべて
-
○
取りつけねじの
呼び＊1
すべて
M6
M8
M10
M12
M16
M20
M24
M30
M36

単位 : mm

品番 ロックナットの
有無		 D d M(細目)
ねじの呼び		 ピッチ h H max. s 取りつけねじの
呼び＊1		 静的許容荷重
(N)＊2		 取りつけねじ
締めつけ後の
静的許容荷重(N)＊3		 専用フックスパナ
FLS-W(別売)		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FLSBS-25-6.6-A - 25 6.6 M15 1 15 19 4 M6 27100 20700 FLS-A25-28-W 43 12,500 13,750 CAD カート 実働10日目出荷
FLSBS-32-6.6-A - 32 6.6 M20 1 18 23 5 M6 43400 37000 FLS-A30-32-W 93 14,800 16,280 CAD カート 実働10日目出荷
FLSBS-32-9-A - 32 9 M20 1 18 23 5 M8 43400 31800 FLS-A30-32-W 87 14,800 16,280 CAD カート 実働10日目出荷
FLSBS-32-11-A - 32 11 M20 1 18 23 5 M10 43400 25100 FLS-A30-32-W 80 14,800 16,280 CAD カート 実働10日目出荷
FLSBS-45-11-A - 45 11 M30 1.5 22 29 7 M10 84000 65700 FLS-A45-50-W 216 20,600 22,660 CAD カート 実働10日目出荷
FLSBS-45-13.5-A - 45 13.5 M30 1.5 22 29 7 M12 84000 57400 FLS-A45-50-W 207 20,600 22,660 CAD カート 実働10日目出荷
FLSBS-45-17.5-A - 45 17.5 M30 1.5 22 29 7 M16 84000 34500 FLS-A45-50-W 188 20,600 22,660 CAD カート 実働10日目出荷
FLSBS-58-17.5-A - 58 17.5 M40 1.5 28 37 9 M16 148000 98000 FLS-A58-62-W 450 27,300 30,030 CAD カート 実働10日目出荷
FLSBS-58-22-A - 58 22 M40 1.5 28 37 9 M20 148000 70000 FLS-A58-62-W 395 27,300 30,030 CAD カート 実働10日目出荷
FLSBS-58-26-A - 58 26 M40 1.5 28 37 9 M24 148000 36000 FLS-A58-62-W 386 27,300 30,030 CAD カート 実働10日目出荷
FLSBS-70-22-A - 70 22 M50 1.5 33 43 10 M20 225000 147000 FLS-A68-75-W 788 39,400 43,340 CAD カート 実働10日目出荷
FLSBS-70-26-A - 70 26 M50 1.5 33 43 10 M24 225000 113000 FLS-A68-75-W 744 39,400 43,340 CAD カート 実働10日目出荷
FLSBS-70-33-A - 70 33 M50 1.5 33 43 10 M30 225000 48000 FLS-A68-75-W 688 39,000 42,900 CAD カート 実働10日目出荷
FLSBS-80-26-A - 80 26 M60 2 38 50 12 M24 323000 211000 FLS-A80-90-W 1135 50,300 55,330 CAD カート 実働10日目出荷
FLSBS-80-33-A - 80 33 M60 2 38 50 12 M30 323000 146000 FLS-A80-90-W 1060 50,300 55,330 CAD カート 実働10日目出荷
FLSBS-80-39-A - 80 39 M60 2 38 50 12 M36 323000 65000 FLS-A80-90-W 965 50,300 55,330 CAD カート 実働10日目出荷
FLSBS-25-6.6-AK ○ 25 6.6 M15 1 20 24 4 M6 27100 20700 FLS-A25-28-W 59 19,200 21,120 CAD カート 実働10日目出荷
FLSBS-32-6.6-AK ○ 32 6.6 M20 1 24 29 5 M6 43400 37000 FLS-A30-32-W 128 22,200 24,420 CAD カート 実働10日目出荷
FLSBS-32-9-AK ○ 32 9 M20 1 24 29 5 M8 43400 31800 FLS-A30-32-W 118 22,200 24,420 CAD カート 実働10日目出荷
FLSBS-32-11-AK ○ 32 11 M20 1 24 29 5 M10 43400 25100 FLS-A30-32-W 114 22,200 24,420 CAD カート 実働10日目出荷
FLSBS-45-11-AK ○ 45 11 M30 1.5 29 36 7 M10 84000 65700 FLS-A45-50-W 318 29,400 32,340 CAD カート 実働10日目出荷
FLSBS-45-13.5-AK ○ 45 13.5 M30 1.5 29 36 7 M12 84000 57400 FLS-A45-50-W 280 29,400 32,340 CAD カート 実働10日目出荷
FLSBS-45-17.5-AK ○ 45 17.5 M30 1.5 29 36 7 M16 84000 34500 FLS-A45-50-W 254 29,400 32,340 CAD カート 実働10日目出荷
FLSBS-58-17.5-AK ○ 58 17.5 M40 1.5 37 46 9 M16 148000 98000 FLS-A58-62-W 665 39,000 42,900 CAD カート 実働10日目出荷
FLSBS-58-22-AK ○ 58 22 M40 1.5 37 46 9 M20 148000 70000 FLS-A58-62-W 618 39,000 42,900 CAD カート 実働10日目出荷
FLSBS-58-26-AK ○ 58 26 M40 1.5 37 46 9 M24 148000 36000 FLS-A58-62-W 577 39,000 42,900 CAD カート 実働10日目出荷
FLSBS-70-22-AK ○ 70 22 M50 1.5 44 54 10 M20 225000 147000 FLS-A68-75-W 1153 51,800 56,980 CAD カート 実働10日目出荷
FLSBS-70-26-AK ○ 70 26 M50 1.5 44 54 10 M24 225000 113000 FLS-A68-75-W 1087 51,800 56,980 CAD カート 実働10日目出荷
FLSBS-70-33-AK ○ 70 33 M50 1.5 44 54 10 M30 225000 48000 FLS-A68-75-W 974 51,800 56,980 CAD カート 実働10日目出荷
FLSBS-80-26-AK ○ 80 26 M60 2 49 61 12 M24 323000 211000 FLS-A80-90-W 1565 69,800 76,780 CAD カート 実働10日目出荷
FLSBS-80-33-AK ○ 80 33 M60 2 49 61 12 M30 323000 146000 FLS-A80-90-W 1440 69,800 76,780 CAD カート 実働10日目出荷
FLSBS-80-39-AK ○ 80 39 M60 2 49 61 12 M36 323000 65000 FLS-A80-90-W 1314 69,800 76,780 CAD カート 実働10日目出荷

＊1：　取りつけねじは付属しておりません。
＊2：　静的許容荷重は取りつけねじの軸力を考慮していない値になります。表中の数値は参考値であり、保証値ではありません。
＊3：　強度区分A2-70の取りつけねじに対して、安全率0.7で締めつけたときの値です。表中の数値は参考値であり、保証値ではありません。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

FLSBS
本体 SUS303

特長

  • 機器・装置などのテーブルを高さ調整するためのユニット部品。

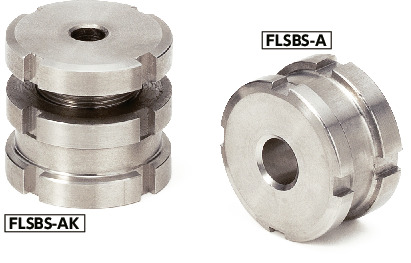

FLSBSレベリングセット - ショートタイプ

  • ステンレス製。耐蝕性にすぐれています。
  • 細目ねじのため、細かく正確な高さ調整が可能です。
  • FLSBSは高さ調節後に、取りつけねじを締めつけることで、その軸力により固定されます。
    取りつけねじをゆるめた際に、高さがずれることを確実に防止したい場合は、ロックナットつきを選択してください。
商品記号 ロックナット
FLSBS-A なし
FLSBS-AK あり
  • 高さ調整には、専用フックスパナFLS-W（別売）または、D寸法に適合する市販のフックスパナをご使用ください。

使用上の注意

静的許容荷重は取りつけねじの軸力を考慮していない値になります。使用する取りつけねじの軸力を静的許容荷重から引いた値が、ワークに対する静的許容荷重となります。

計算例（取りつけねじの軸力を考慮した場合）

＜条件＞
FLSBS-45-13.5-AにM12の取りつけねじを使用する場合。
静的許容荷重：84000N
取りつけねじ：M12（強度区分 A2-70）

取りつけねじの許容最大軸力
＝0.2％耐力×取りつけねじの有効断面積×取りつけねじの安全率
＝450N/mm2×84.3mm2×0.7
＝26555N

ワークに対する静的許容荷重
＝静的許容荷重－取りつけねじの許容最大軸力
＝84000N－26555N
＝57445N

関連商品

専用フックスパナFLS-W
