NBK

  • アジャスタ（レベリングアジャスタ・レベルアジャスター）・水平器

FUAM-50-M16-B0-U

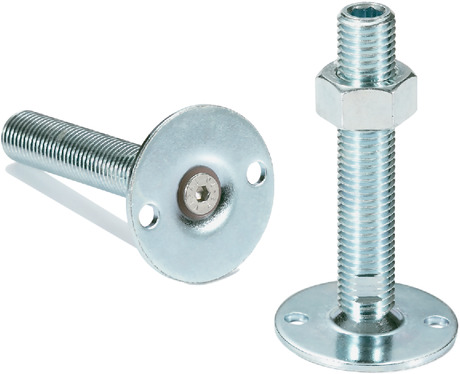

レベリングアジャスタ（おねじ） - アンカー固定タイプ - 六角穴つき

Leveling Adjuster with Socket Head - for use with Anchor Bolt

安全上の注意

FUAM-B0-Uレベリングアジャスタ（おねじ） - アンカー固定タイプ - 六角穴つき

正しい使い方　ここがポイント！

動画はFHMS-D1-V（FHMS-D1-V）を用いた例です。本商品でも同様の操作で使用できます。

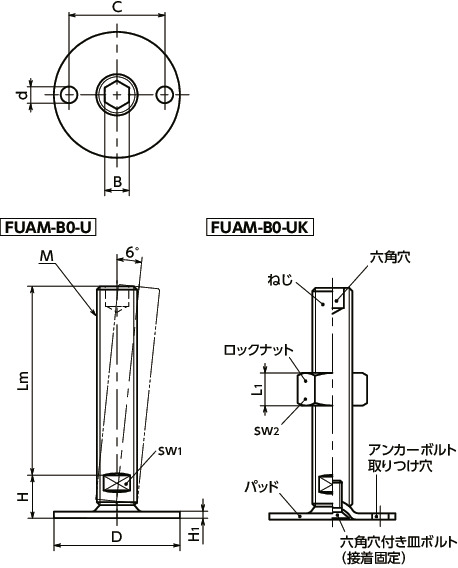

形状図

FUAM-B0-Uレベリングアジャスタ（おねじ） - アンカー固定タイプ - 六角穴つき寸法図

寸法・CAD・価格

絞り込み

ロックナットの有無
すべて
無し
D
すべて
50
M(並目)
ねじの呼び
すべて
M16

単位 : mm

品番 ロックナットの有無 D M(並目)
ねじの呼び		 ピッチ Lm H H1 d C sw1 sw2 L1 B 静的許容荷重
（N）＊1		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FUAM-50-M16-75-B0-U 無し 50 M16 2 75 17 2.5 6.6 38 12 - - 8 8000 175 2,500 2,750 CAD カート 実働10日目出荷
FUAM-50-M16-100-B0-U 無し 50 M16 2 100 17 2.5 6.6 38 12 - - 8 8000 204 2,740 3,014 CAD カート 実働10日目出荷
FUAM-50-M16-125-B0-U 無し 50 M16 2 125 17 2.5 6.6 38 12 - - 8 8000 242 2,860 3,146 CAD カート 実働10日目出荷
FUAM-50-M16-150-B0-U 無し 50 M16 2 150 17 2.5 6.6 38 12 - - 8 8000 267 3,090 3,399 CAD カート 実働10日目出荷
FUAM-50-M16-200-B0-U 無し 50 M16 2 200 17 2.5 6.6 38 12 - - 8 8000 330 3,210 3,531 CAD カート 実働10日目出荷
品番 ロックナットの有無 D M(並目)
ねじの呼び		 ピッチ Lm H H1 d C sw1 sw2 L1 B 静的許容荷重
（N）＊1		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FUAM-50-M16-75-B0-U 無し 50 M16 2 75 17 2.5 6.6 38 12 - - 8 8000 175 2,500 2,750 CAD カート 実働10日目出荷
FUAM-50-M16-100-B0-U 無し 50 M16 2 100 17 2.5 6.6 38 12 - - 8 8000 204 2,740 3,014 CAD カート 実働10日目出荷
FUAM-50-M16-125-B0-U 無し 50 M16 2 125 17 2.5 6.6 38 12 - - 8 8000 242 2,860 3,146 CAD カート 実働10日目出荷
FUAM-50-M16-150-B0-U 無し 50 M16 2 150 17 2.5 6.6 38 12 - - 8 8000 267 3,090 3,399 CAD カート 実働10日目出荷
FUAM-50-M16-200-B0-U 無し 50 M16 2 200 17 2.5 6.6 38 12 - - 8 8000 330 3,210 3,531 CAD カート 実働10日目出荷
品番 ロックナットの有無 D M(並目)
ねじの呼び		 ピッチ Lm H H1 d C sw1 sw2 L1 B 静的許容荷重
（N）＊1		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FUAM-50-M16-75-B0-U 無し 50 M16 2 75 17 2.5 6.6 38 12 - - 8 8000 175 2,500 2,750 CAD カート 実働10日目出荷
FUAM-50-M16-100-B0-U 無し 50 M16 2 100 17 2.5 6.6 38 12 - - 8 8000 204 2,740 3,014 CAD カート 実働10日目出荷
FUAM-50-M16-125-B0-U 無し 50 M16 2 125 17 2.5 6.6 38 12 - - 8 8000 242 2,860 3,146 CAD カート 実働10日目出荷
FUAM-50-M16-150-B0-U 無し 50 M16 2 150 17 2.5 6.6 38 12 - - 8 8000 267 3,090 3,399 CAD カート 実働10日目出荷
FUAM-50-M16-200-B0-U 無し 50 M16 2 200 17 2.5 6.6 38 12 - - 8 8000 330 3,210 3,531 CAD カート 実働10日目出荷
品番 ロックナットの有無 D M(並目)
ねじの呼び		 ピッチ Lm H H1 d C sw1 sw2 L1 B 静的許容荷重
（N）＊1		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FUAM-50-M16-75-B0-U 無し 50 M16 2 75 17 2.5 6.6 38 12 - - 8 8000 175 2,500 2,750 CAD カート 実働10日目出荷
FUAM-50-M16-100-B0-U 無し 50 M16 2 100 17 2.5 6.6 38 12 - - 8 8000 204 2,740 3,014 CAD カート 実働10日目出荷
FUAM-50-M16-125-B0-U 無し 50 M16 2 125 17 2.5 6.6 38 12 - - 8 8000 242 2,860 3,146 CAD カート 実働10日目出荷
FUAM-50-M16-150-B0-U 無し 50 M16 2 150 17 2.5 6.6 38 12 - - 8 8000 267 3,090 3,399 CAD カート 実働10日目出荷
FUAM-50-M16-200-B0-U 無し 50 M16 2 200 17 2.5 6.6 38 12 - - 8 8000 330 3,210 3,531 CAD カート 実働10日目出荷

＊1：　表中の数値は、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では、曲げや座屈応力の発生により静的許容荷重は小さくなります。

表中の数値は参考値であり、保証値ではありません。

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

FUAM-B0-U FUAM-B0-UK
ねじ スティール
三価クロメート処理		 スティール
三価クロメート処理
パッド スティール
三価クロメート処理		 スティール
三価クロメート処理
六角穴付き皿ボルト ステンレス鋼 ステンレス鋼
ロックナット スティール
三価クロメート処理

特長

  • 耐久性にすぐれた金属製のレベリングアジャスタ。
  • 機器・装置の高さ調整は、ねじ上部の六角穴および下部の二面幅を利用してください。
  • アンカーボルト用の取りつけ穴があり、床面に固定ができます。衝撃や振動による機器・装置の位置ずれの防止に効果的です。
  • アンカーボルト用の取りつけ穴は2ヵ所です。床面への設置後、パッドの回転ずれ防止に効果的です。
  • パッドは6°まで傾きます。傾斜面での使用に効果的です。
  • ロックナットの有無が選択できます。
商品記号 ロックナット
FUAM-B0-U なし
FUAM-B0-UK あり
