FVML-100-M16-C3-T

レベリングアジャスタ（おねじ） - 二面幅調整 - ラバーパッドつき

Leveling Adjuster with Wrench Flat at the Bottom

安全上の注意

FVML-Tレベリングアジャスタ（おねじ） - 二面幅調整 - ラバーパッドつき

正しい使い方　ここがポイント！

動画はFHMS-D1-V（FHMS-D1-V）を用いた例です。本商品でも同様の操作で使用できます。

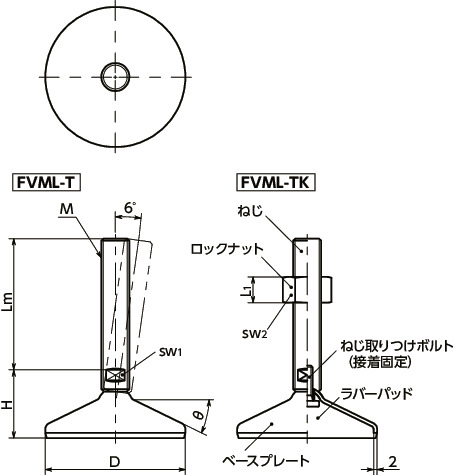

形状図

FVML-Tレベリングアジャスタ（おねじ） - 二面幅調整 - ラバーパッドつき寸法図

寸法・CAD・価格

絞り込み

ロックナットの有無
すべて
無し
D
すべて
100
M(並目)
ねじの呼び
すべて
M16

単位 : mm

品番 ロックナットの有無 D M(並目)
ねじの呼び		 ピッチ Lm H sw1 sw2 L1 θ
(°)		 静的許容荷重
(N)＊1		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FVML-100-M16-75-C3-T 無し 100 M16 2 75 41 12 - - 22 24000 379 8,480 9,328 CAD カート 実働10日目出荷
FVML-100-M16-100-C3-T 無し 100 M16 2 100 41 12 - - 22 24000 412 8,760 9,636 CAD カート 実働10日目出荷
FVML-100-M16-125-C3-T 無し 100 M16 2 125 41 12 - - 22 24000 445 9,020 9,922 CAD カート 実働10日目出荷
FVML-100-M16-150-C3-T 無し 100 M16 2 150 41 12 - - 22 24000 481 9,330 10,263 CAD カート 実働10日目出荷
FVML-100-M16-200-C3-T 無し 100 M16 2 200 41 12 - - 22 24000 544 9,740 10,714 CAD カート 実働10日目出荷
FVML-100-M16-250-C3-T 無し 100 M16 2 250 41 12 - - 22 24000 610 11,400 12,540 CAD カート 実働10日目出荷
品番 ロックナットの有無 D M(並目)
ねじの呼び		 ピッチ Lm H sw1 sw2 L1 θ
(°)		 静的許容荷重
(N)＊1		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FVML-100-M16-75-C3-T 無し 100 M16 2 75 41 12 - - 22 24000 379 8,480 9,328 CAD カート 実働10日目出荷
FVML-100-M16-100-C3-T 無し 100 M16 2 100 41 12 - - 22 24000 412 8,760 9,636 CAD カート 実働10日目出荷
FVML-100-M16-125-C3-T 無し 100 M16 2 125 41 12 - - 22 24000 445 9,020 9,922 CAD カート 実働10日目出荷
FVML-100-M16-150-C3-T 無し 100 M16 2 150 41 12 - - 22 24000 481 9,330 10,263 CAD カート 実働10日目出荷
FVML-100-M16-200-C3-T 無し 100 M16 2 200 41 12 - - 22 24000 544 9,740 10,714 CAD カート 実働10日目出荷
FVML-100-M16-250-C3-T 無し 100 M16 2 250 41 12 - - 22 24000 610 11,400 12,540 CAD カート 実働10日目出荷
品番 ロックナットの有無 D M(並目)
ねじの呼び		 ピッチ Lm H sw1 sw2 L1 θ
(°)		 静的許容荷重
(N)＊1		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FVML-100-M16-75-C3-T 無し 100 M16 2 75 41 12 - - 22 24000 379 8,480 9,328 CAD カート 実働10日目出荷
FVML-100-M16-100-C3-T 無し 100 M16 2 100 41 12 - - 22 24000 412 8,760 9,636 CAD カート 実働10日目出荷
FVML-100-M16-125-C3-T 無し 100 M16 2 125 41 12 - - 22 24000 445 9,020 9,922 CAD カート 実働10日目出荷
FVML-100-M16-150-C3-T 無し 100 M16 2 150 41 12 - - 22 24000 481 9,330 10,263 CAD カート 実働10日目出荷
FVML-100-M16-200-C3-T 無し 100 M16 2 200 41 12 - - 22 24000 544 9,740 10,714 CAD カート 実働10日目出荷
FVML-100-M16-250-C3-T 無し 100 M16 2 250 41 12 - - 22 24000 610 11,400 12,540 CAD カート 実働10日目出荷
品番 ロックナットの有無 D M(並目)
ねじの呼び		 ピッチ Lm H sw1 sw2 L1 θ
(°)		 静的許容荷重
(N)＊1		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FVML-100-M16-75-C3-T 無し 100 M16 2 75 41 12 - - 22 24000 379 8,480 9,328 CAD カート 実働10日目出荷
FVML-100-M16-100-C3-T 無し 100 M16 2 100 41 12 - - 22 24000 412 8,760 9,636 CAD カート 実働10日目出荷
FVML-100-M16-125-C3-T 無し 100 M16 2 125 41 12 - - 22 24000 445 9,020 9,922 CAD カート 実働10日目出荷
FVML-100-M16-150-C3-T 無し 100 M16 2 150 41 12 - - 22 24000 481 9,330 10,263 CAD カート 実働10日目出荷
FVML-100-M16-200-C3-T 無し 100 M16 2 200 41 12 - - 22 24000 544 9,740 10,714 CAD カート 実働10日目出荷
FVML-100-M16-250-C3-T 無し 100 M16 2 250 41 12 - - 22 24000 610 11,400 12,540 CAD カート 実働10日目出荷

＊1：　ベースプレートに対してねじが垂直の状態の値です。ねじに角度がついた状態では、曲げや座屈応力の発生により静的許容荷重は小さくなります。

表中の数値は参考値であり、保証値ではありません。

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

FVML-T FVML-TK
ねじ SUS316L SUS316L
ベースプレート SUS316L SUS316L
ねじ取りつけボルト ステンレス鋼 ステンレス鋼
ラバーパッド NBR（黒）
硬度ショアA85±5		 NBR（黒）
硬度ショアA85±5
ロックナット - SUS316

特長

  • ベースプレートは液体が流れやすい傾斜面で、清掃しやすい鏡面仕上げです。
  • ねじ・ベースプレートは、SUS304より耐蝕性にすぐれたSUS316L製です。
  • ラバーパッドは、米国食品医薬品局（FDA）の規格に準拠した材料を使用しています。
  • 機器・装置の高さ調整は、ねじ部の二面幅を利用してください。
  • ベースプレートは6°まで傾きます。傾斜面での使用に効果的です。
  • 商品記号によりロックナットの有無が選択できます。
商品記号 ロックナット
FVML-T なし
FVML-TK あり

商品品番一覧

FVML-100-M16-C3-T

FVML-100-M16-C3-TK

FVML-100-M20-C3-T

FVML-100-M20-C3-TK

FVML-100-M24-C3-T

FVML-100-M24-C3-TK

FVML-120-M20-C3-T

FVML-120-M20-C3-TK

FVML-120-M24-C3-T

FVML-120-M24-C3-TK

FVML-60-M16-C3-T

FVML-60-M16-C3-TK

FVML-80-M16-C3-T

FVML-80-M16-C3-TK

FVML-80-M20-C3-T

FVML-80-M20-C3-TK

FVML-80-M24-C3-T

FVML-80-M24-C3-TK
