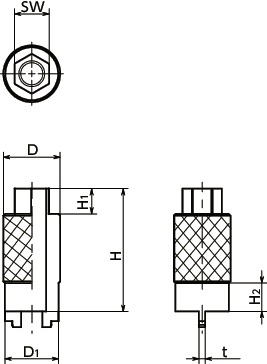

FLEM-18-Wの形状図
単位 : mm
FLEM-18-Wの材質・仕上げ
| FLEM-W | |
|---|---|
| 本体 | S45C 四三酸化皮膜(黒) |
FLEM-18-Wの特長

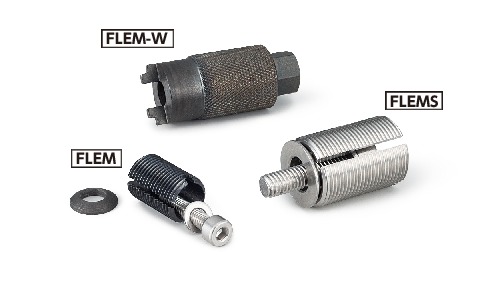

- レべリングエレメントFLEMシリーズの取りつけ・取りはずしに使用する専用レンチです。
使用上の注意

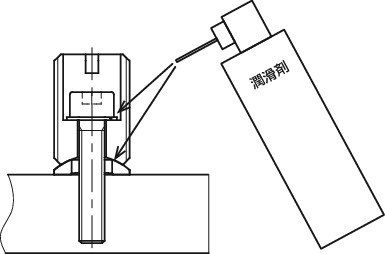

摺動面の摩耗を防止するため、定期的に潤滑剤を塗布してください。
レベリングエレメントの原理

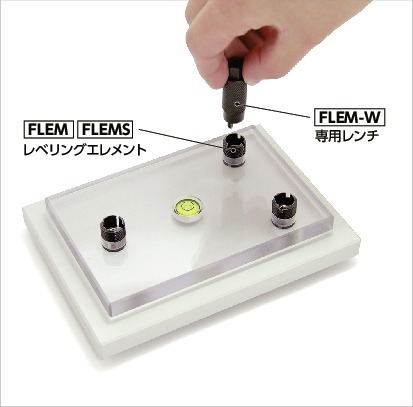

使用例
テーブルなどを水平調整する場合
①FLEMFLEMSの六角穴付きボルトをゆるめた状態で、専用レンチFLEM-Wで本体を回転させて、テーブルの高さを調整してください。3か所に配置した、FLEMFLEMSを調整することで、テーブルの水平調整ができます。付属の球面座金により、テーブルの傾きは±1°まで許容できます。
