  • カムレバー

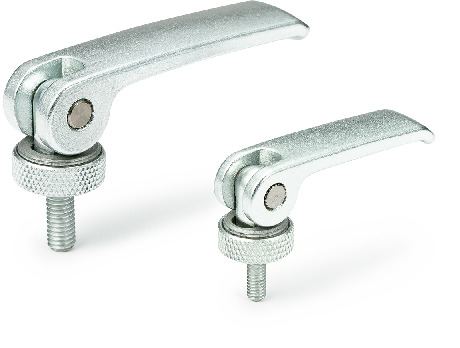

カムレバー（おねじ） - 調整タイプ - スティール製

Clamping Lever with Cam - Adjustable Type

LWAM-AST

安全上の注意

LWAM-ASTカムレバー（おねじ） - 調整タイプ - スティール製

正しい使い方　ここがポイント！

動画はLWAM（LWAM）を用いた例です。本商品でも同様の操作で使用できます。

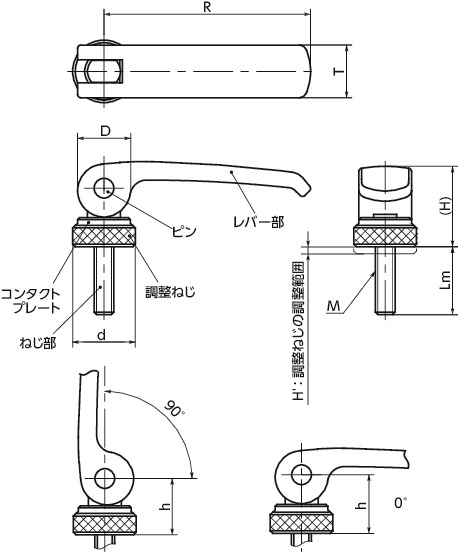

形状図

LWAM-ASTカムレバー（おねじ） - 調整タイプ - スティール製 寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M4
M5
M6
M8
M10
Lm
すべて
12
16
20
25
30
35
40
50
60

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ Lm R H' T D d H h（0°） h（90°） 最大締付力＊1
（kN）		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LWAM-44-M4-12-AST M4 0.7 12 44 2 12 12 15 19.5 13.2 12.7 2.4 30 5,110 5,621 CAD カート 実働15日目出荷
LWAM-44-M4-16-AST M4 0.7 16 44 2 12 12 15 19.5 13.2 12.7 2.4 32 5,100 5,610 CAD カート 実働15日目出荷
LWAM-44-M4-20-AST M4 0.7 20 44 2 12 12 15 19.5 13.2 12.7 2.4 32 5,100 5,610 CAD カート 実働15日目出荷
LWAM-44-M4-25-AST M4 0.7 25 44 2 12 12 15 19.5 13.2 12.7 2.4 32 5,480 6,028 CAD カート 実働15日目出荷
LWAM-44-M4-30-AST M4 0.7 30 44 2 12 12 15 19.5 13.2 12.7 2.4 33 5,150 5,665 CAD カート 実働15日目出荷
LWAM-44-M5-12-AST M5 0.8 12 44 2 12 12 15 19.5 13.2 12.7 3.9 32 5,110 5,621 CAD カート 実働15日目出荷
LWAM-44-M5-16-AST M5 0.8 16 44 2 12 12 15 19.5 13.2 12.7 3.9 32 5,100 5,610 CAD カート 実働15日目出荷
LWAM-44-M5-20-AST M5 0.8 20 44 2 12 12 15 19.5 13.2 12.7 3.9 33 5,100 5,610 CAD カート 実働15日目出荷
LWAM-44-M5-25-AST M5 0.8 25 44 2 12 12 15 19.5 13.2 12.7 3.9 34 5,480 6,028 CAD カート 実働15日目出荷
LWAM-44-M5-30-AST M5 0.8 30 44 2 12 12 15 19.5 13.2 12.7 3.9 34 5,150 5,665 CAD カート 実働15日目出荷
LWAM-44-M5-35-AST M5 0.8 35 44 2 12 12 15 19.5 13.2 12.7 3.9 35 5,530 6,083 CAD カート 実働15日目出荷
LWAM-44-M5-40-AST M5 0.8 40 44 2 12 12 15 19.5 13.2 12.7 3.9 35 5,170 5,687 CAD カート 実働15日目出荷
LWAM-63-M5-16-AST M5 0.8 16 63 2.5 16 16 19 24.5 16.3 15.55 3.9 68 5,440 5,984 CAD カート 実働15日目出荷
LWAM-63-M5-20-AST M5 0.8 20 63 2.5 16 16 19 24.5 16.3 15.55 3.9 69 5,380 5,918 CAD カート 実働15日目出荷
LWAM-63-M5-25-AST M5 0.8 25 63 2.5 16 16 19 24.5 16.3 15.55 3.9 70 5,520 6,072 CAD カート 実働15日目出荷
LWAM-63-M5-30-AST M5 0.8 30 63 2.5 16 16 19 24.5 16.3 15.55 3.9 70 5,730 6,303 CAD カート 実働15日目出荷
LWAM-63-M5-35-AST M5 0.8 35 63 2.5 16 16 19 24.5 16.3 15.55 3.9 71 5,620 6,182 CAD カート 実働15日目出荷
LWAM-63-M5-40-AST M5 0.8 40 63 2.5 16 16 19 24.5 16.3 15.55 3.9 72 5,460 6,006 CAD カート 実働15日目出荷
LWAM-63-M5-50-AST M5 0.8 50 63 2.5 16 16 19 24.5 16.3 15.55 3.9 73 5,620 6,182 CAD カート 実働15日目出荷
LWAM-63-M6-16-AST M6 1 16 63 2.5 16 16 19 24.5 16.3 15.55 5.5 68 5,440 5,984 CAD カート 実働15日目出荷
LWAM-63-M6-20-AST M6 1 20 63 2.5 16 16 19 24.5 16.3 15.55 5.5 67 5,380 5,918 CAD カート 実働15日目出荷
LWAM-63-M6-25-AST M6 1 25 63 2.5 16 16 19 24.5 16.3 15.55 5.5 69 5,520 6,072 CAD カート 実働15日目出荷
LWAM-63-M6-30-AST M6 1 30 63 2.5 16 16 19 24.5 16.3 15.55 5.5 71 5,730 6,303 CAD カート 実働15日目出荷
LWAM-63-M6-35-AST M6 1 35 63 2.5 16 16 19 24.5 16.3 15.55 5.5 72 5,620 6,182 CAD カート 実働15日目出荷
LWAM-63-M6-40-AST M6 1 40 63 2.5 16 16 19 24.5 16.3 15.55 5.5 73 5,460 6,006 CAD カート 実働15日目出荷
LWAM-63-M6-50-AST M6 1 50 63 2.5 16 16 19 24.5 16.3 15.55 5.5 75 5,620 6,182 CAD カート 実働15日目出荷
LWAM-82-M6-20-AST M6 1 20 82 3 20 20 25 30 19.5 18.5 5.5 131 6,360 6,996 CAD カート 実働15日目出荷
LWAM-82-M6-25-AST M6 1 25 82 3 20 20 25 30 19.5 18.5 5.5 132 6,430 7,073 CAD カート 実働15日目出荷
LWAM-82-M6-30-AST M6 1 30 82 3 20 20 25 30 19.5 18.5 5.5 133 6,500 7,150 CAD カート 実働15日目出荷
LWAM-82-M6-35-AST M6 1 35 82 3 20 20 25 30 19.5 18.5 5.5 134 6,590 7,249 CAD カート 実働15日目出荷
LWAM-82-M6-40-AST M6 1 40 82 3 20 20 25 30 19.5 18.5 5.5 135 6,680 7,348 CAD カート 実働15日目出荷
LWAM-82-M6-50-AST M6 1 50 82 3 20 20 25 30 19.5 18.5 5.5 137 6,750 7,425 CAD カート 実働15日目出荷
LWAM-82-M6-60-AST M6 1 60 82 3 20 20 25 30 19.5 18.5 5.5 139 7,030 7,733 CAD カート 実働15日目出荷
LWAM-82-M8-20-AST M8 1.25 20 82 3 20 20 25 30 19.5 18.5 10 135 6,360 6,996 CAD カート 実働15日目出荷
LWAM-82-M8-25-AST M8 1.25 25 82 3 20 20 25 30 19.5 18.5 10 133 6,430 7,073 CAD カート 実働15日目出荷
LWAM-82-M8-30-AST M8 1.25 30 82 3 20 20 25 30 19.5 18.5 10 136 6,500 7,150 CAD カート 実働15日目出荷
LWAM-82-M8-35-AST M8 1.25 35 82 3 20 20 25 30 19.5 18.5 10 139 6,590 7,249 CAD カート 実働15日目出荷
LWAM-82-M8-40-AST M8 1.25 40 82 3 20 20 25 30 19.5 18.5 10 142 6,680 7,348 CAD カート 実働15日目出荷
LWAM-82-M8-50-AST M8 1.25 50 82 3 20 20 25 30 19.5 18.5 10 145 6,750 7,425 CAD カート 実働15日目出荷
LWAM-82-M8-60-AST M8 1.25 60 82 3 20 20 25 30 19.5 18.5 10 148 7,030 7,733 CAD カート 実働15日目出荷
LWAM-101-M8-20-AST M8 1.25 20 101 4 25 26 30 40 25.3 23.8 10 249 9,350 10,285 CAD カート 実働15日目出荷
LWAM-101-M8-25-AST M8 1.25 25 101 4 25 26 30 40 25.3 23.8 10 250 9,540 10,494 CAD カート 実働15日目出荷
LWAM-101-M8-30-AST M8 1.25 30 101 4 25 26 30 40 25.3 23.8 10 252 9,480 10,428 CAD カート 実働15日目出荷
LWAM-101-M8-35-AST M8 1.25 35 101 4 25 26 30 40 25.3 23.8 10 253 9,680 10,648 CAD カート 実働15日目出荷
LWAM-101-M8-40-AST M8 1.25 40 101 4 25 26 30 40 25.3 23.8 10 255 9,490 10,439 CAD カート 実働15日目出荷
LWAM-101-M8-50-AST M8 1.25 50 101 4 25 26 30 40 25.3 23.8 10 258 9,620 10,582 CAD カート 実働15日目出荷
LWAM-101-M8-60-AST M8 1.25 60 101 4 25 26 30 40 25.3 23.8 10 262 9,570 10,527 CAD カート 実働15日目出荷
LWAM-101-M10-20-AST M10 1.5 20 101 4 25 26 30 40 25.3 23.8 16 253 9,350 10,285 CAD カート 実働15日目出荷
LWAM-101-M10-25-AST M10 1.5 25 101 4 25 26 30 40 25.3 23.8 16 256 9,540 10,494 CAD カート 実働15日目出荷
LWAM-101-M10-30-AST M10 1.5 30 101 4 25 26 30 40 25.3 23.8 16 259 9,480 10,428 CAD カート 実働15日目出荷
LWAM-101-M10-35-AST M10 1.5 35 101 4 25 26 30 40 25.3 23.8 16 262 9,680 10,648 CAD カート 実働15日目出荷
LWAM-101-M10-40-AST M10 1.5 40 101 4 25 26 30 40 25.3 23.8 16 265 9,490 10,439 CAD カート 実働15日目出荷
LWAM-101-M10-50-AST M10 1.5 50 101 4 25 26 30 40 25.3 23.8 16 271 9,620 10,582 CAD カート 実働15日目出荷
LWAM-101-M10-60-AST M10 1.5 60 101 4 25 26 30 40 25.3 23.8 16 277 9,570 10,527 CAD カート 実働15日目出荷

＊1：　実際の締付力は、「レバーを倒す力と締付力の関係」をご参照ください。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

LWAM-AST
レバー部 スティール（精密鋳造用鋼）
三価クロメート処理
ねじ部 スティール
三価クロメート処理
ピン SUS303相当
無電解ニッケルメッキ
コンタクトプレート スティール
亜鉛フレークコーティング
調整ねじ スティール
三価クロメート処理

特長

  • スティール製のカムレバー。高強度で耐久性にすぐれています。
  • レバーの上下動作ですばやく締めつけと解放を行います。
  • 調整ねじによってレバーを任意の向きにした状態で、締めつけを調整することができます。
  • レバー部とピンを完全に固定する構造で耐久性を高めています。くり返しの使用でもレバー部とピンの接触面の摩耗によるガタつきの発生はありません。

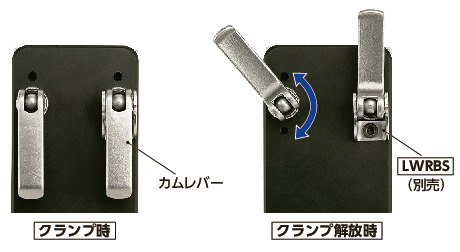

  • 解放時の回転を制限したい場合は、カムレバー回り止めブラケットLWRBS（別売）をご使用ください。LWRBS

LWAM-ASTカムレバー（おねじ） - 調整タイプ - スティール製


使用上の注意

  • くり返しの使用により、レバー部とコンタクトプレートの接触部が摩耗し、締付力が低下します。定期的に締めつけを調整してください。
  • H'（調整ねじの調整範囲）寸法を超えない範囲で調整してください。

LWAM-ASTカムレバー（おねじ） - 調整タイプ - スティール製

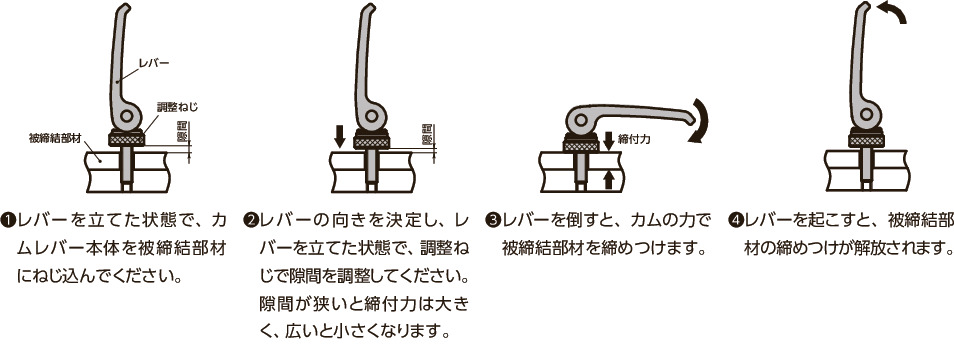

使用方法

故障・破損を避けるため、被締結部材への取りつけおよび調整ねじの操作は、レバーを立てた状態で行ってください。

LWAM-ASTカムレバー（おねじ） - 調整タイプ - スティール製

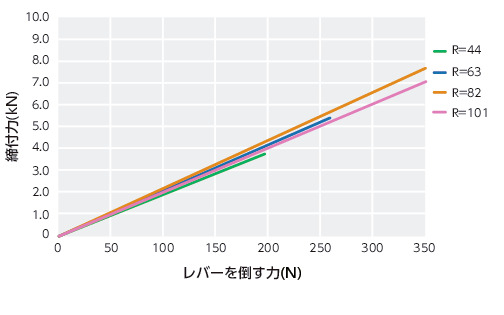

レバーを倒す力と締付力の関係

最大締付力はねじ径により異なります。寸法表に記載の最大締付力(kN)を超えないようにしてください。


下記値は、参考値であり保証値ではありません。

LWAM-ASTカムレバー（おねじ） - 調整タイプ - スティール製


関連商品

カムレバーの回り止め用ブラケットLWRBSがあります。LWRBS
