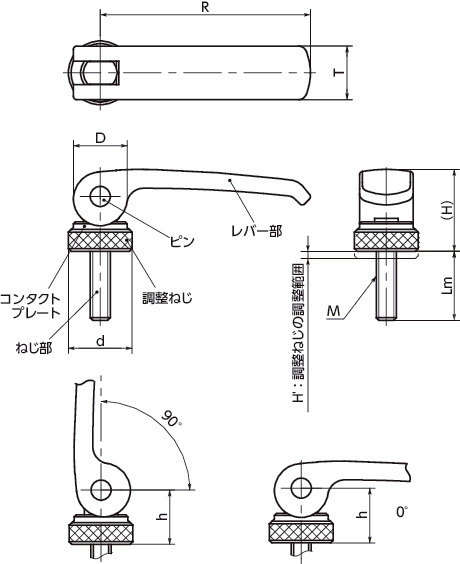

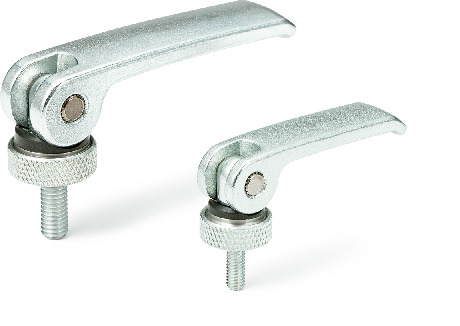

形状図
寸法・CAD・価格
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | Lm | R | H' | T | D | d | H | h（0°） | h（90°） | 最大締付力＊1
（kN） |
質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LWAM-44-M4-12-ST | M4 | 0.7 | 12 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 2.4 | 27 | 4,640 | 5,104 | CAD | カート | 実働15日目出荷 |
| LWAM-44-M4-16-ST | M4 | 0.7 | 16 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 2.4 | 29 | 4,640 | 5,104 | CAD | カート | 実働15日目出荷 |
| LWAM-44-M4-20-ST | M4 | 0.7 | 20 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 2.4 | 29 | 4,650 | 5,115 | CAD | カート | 実働15日目出荷 |
| LWAM-44-M4-25-ST | M4 | 0.7 | 25 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 2.4 | 29 | 4,970 | 5,467 | CAD | カート | 実働15日目出荷 |
| LWAM-44-M4-30-ST | M4 | 0.7 | 30 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 2.4 | 30 | 4,670 | 5,137 | CAD | カート | 実働15日目出荷 |
| LWAM-44-M5-12-ST | M5 | 0.8 | 12 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 3.9 | 29 | 4,640 | 5,104 | CAD | カート | 実働15日目出荷 |
| LWAM-44-M5-16-ST | M5 | 0.8 | 16 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 3.9 | 29 | 4,640 | 5,104 | CAD | カート | 実働15日目出荷 |
| LWAM-44-M5-20-ST | M5 | 0.8 | 20 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 3.9 | 30 | 4,650 | 5,115 | CAD | カート | 実働15日目出荷 |
| LWAM-44-M5-25-ST | M5 | 0.8 | 25 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 3.9 | 31 | 4,970 | 5,467 | CAD | カート | 実働15日目出荷 |
| LWAM-44-M5-30-ST | M5 | 0.8 | 30 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 3.9 | 31 | 4,670 | 5,137 | CAD | カート | 実働15日目出荷 |
| LWAM-44-M5-35-ST | M5 | 0.8 | 35 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 3.9 | 32 | 4,970 | 5,467 | CAD | カート | 実働15日目出荷 |
| LWAM-44-M5-40-ST | M5 | 0.8 | 40 | 44 | 2 | 12 | 12 | 15 | 19.5 | 13.2 | 12.7 | 3.9 | 32 | 4,650 | 5,115 | CAD | カート | 実働15日目出荷 |
| LWAM-63-M5-16-ST | M5 | 0.8 | 16 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 3.9 | 61 | 4,940 | 5,434 | CAD | カート | 実働15日目出荷 |
| LWAM-63-M5-20-ST | M5 | 0.8 | 20 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 3.9 | 62 | 5,000 | 5,500 | CAD | カート | 実働15日目出荷 |
| LWAM-63-M5-25-ST | M5 | 0.8 | 25 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 3.9 | 63 | 5,060 | 5,566 | CAD | カート | 実働15日目出荷 |
| LWAM-63-M5-30-ST | M5 | 0.8 | 30 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 3.9 | 63 | 5,130 | 5,643 | CAD | カート | 実働15日目出荷 |
| LWAM-63-M5-35-ST | M5 | 0.8 | 35 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 3.9 | 64 | 5,150 | 5,665 | CAD | カート | 実働15日目出荷 |
| LWAM-63-M5-40-ST | M5 | 0.8 | 40 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 3.9 | 65 | 5,210 | 5,731 | CAD | カート | 実働15日目出荷 |
| LWAM-63-M5-50-ST | M5 | 0.8 | 50 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 3.9 | 66 | 5,300 | 5,830 | CAD | カート | 実働15日目出荷 |
| LWAM-63-M6-16-ST | M6 | 1 | 16 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 5.5 | 61 | 4,940 | 5,434 | CAD | カート | 実働15日目出荷 |
| LWAM-63-M6-20-ST | M6 | 1 | 20 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 5.5 | 61 | 5,000 | 5,500 | CAD | カート | 実働15日目出荷 |
| LWAM-63-M6-25-ST | M6 | 1 | 25 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 5.5 | 62 | 5,060 | 5,566 | CAD | カート | 実働15日目出荷 |
| LWAM-63-M6-30-ST | M6 | 1 | 30 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 5.5 | 64 | 5,130 | 5,643 | CAD | カート | 実働15日目出荷 |
| LWAM-63-M6-35-ST | M6 | 1 | 35 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 5.5 | 65 | 5,150 | 5,665 | CAD | カート | 実働15日目出荷 |
| LWAM-63-M6-40-ST | M6 | 1 | 40 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 5.5 | 66 | 5,210 | 5,731 | CAD | カート | 実働15日目出荷 |
| LWAM-63-M6-50-ST | M6 | 1 | 50 | 63 | 2.5 | 16 | 16 | 19 | 24.5 | 16.3 | 15.55 | 5.5 | 68 | 5,300 | 5,830 | CAD | カート | 実働15日目出荷 |
| LWAM-82-M6-20-ST | M6 | 1 | 20 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 5.5 | 118 | 6,280 | 6,908 | CAD | カート | 実働15日目出荷 |
| LWAM-82-M6-25-ST | M6 | 1 | 25 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 5.5 | 119 | 6,320 | 6,952 | CAD | カート | 実働15日目出荷 |
| LWAM-82-M6-30-ST | M6 | 1 | 30 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 5.5 | 120 | 6,380 | 7,018 | CAD | カート | 実働15日目出荷 |
| LWAM-82-M6-35-ST | M6 | 1 | 35 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 5.5 | 121 | 6,510 | 7,161 | CAD | カート | 実働15日目出荷 |
| LWAM-82-M6-40-ST | M6 | 1 | 40 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 5.5 | 122 | 6,560 | 7,216 | CAD | カート | 実働15日目出荷 |
| LWAM-82-M6-50-ST | M6 | 1 | 50 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 5.5 | 124 | 6,560 | 7,216 | CAD | カート | 実働15日目出荷 |
| LWAM-82-M6-60-ST | M6 | 1 | 60 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 5.5 | 126 | 6,830 | 7,513 | CAD | カート | 実働15日目出荷 |
| LWAM-82-M8-20-ST | M8 | 1.25 | 20 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 10 | 121 | 6,280 | 6,908 | CAD | カート | 実働15日目出荷 |
| LWAM-82-M8-25-ST | M8 | 1.25 | 25 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 10 | 122 | 6,320 | 6,952 | CAD | カート | 実働15日目出荷 |
| LWAM-82-M8-30-ST | M8 | 1.25 | 30 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 10 | 123 | 6,380 | 7,018 | CAD | カート | 実働15日目出荷 |
| LWAM-82-M8-35-ST | M8 | 1.25 | 35 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 10 | 126 | 6,510 | 7,161 | CAD | カート | 実働15日目出荷 |
| LWAM-82-M8-40-ST | M8 | 1.25 | 40 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 10 | 129 | 6,560 | 7,216 | CAD | カート | 実働15日目出荷 |
| LWAM-82-M8-50-ST | M8 | 1.25 | 50 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 10 | 132 | 6,560 | 7,216 | CAD | カート | 実働15日目出荷 |
| LWAM-82-M8-60-ST | M8 | 1.25 | 60 | 82 | 3 | 20 | 20 | 25 | 30 | 19.5 | 18.5 | 10 | 135 | 6,830 | 7,513 | CAD | カート | 実働15日目出荷 |
| LWAM-101-M8-20-ST | M8 | 1.25 | 20 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 10 | 224 | 9,450 | 10,395 | CAD | カート | 実働15日目出荷 |
| LWAM-101-M8-25-ST | M8 | 1.25 | 25 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 10 | 225 | 9,600 | 10,560 | CAD | カート | 実働15日目出荷 |
| LWAM-101-M8-30-ST | M8 | 1.25 | 30 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 10 | 227 | 9,570 | 10,527 | CAD | カート | 実働15日目出荷 |
| LWAM-101-M8-35-ST | M8 | 1.25 | 35 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 10 | 228 | 9,810 | 10,791 | CAD | カート | 実働15日目出荷 |
| LWAM-101-M8-40-ST | M8 | 1.25 | 40 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 10 | 230 | 9,580 | 10,538 | CAD | カート | 実働15日目出荷 |
| LWAM-101-M8-50-ST | M8 | 1.25 | 50 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 10 | 233 | 9,730 | 10,703 | CAD | カート | 実働15日目出荷 |
| LWAM-101-M8-60-ST | M8 | 1.25 | 60 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 10 | 237 | 9,670 | 10,637 | CAD | カート | 実働15日目出荷 |
| LWAM-101-M10-20-ST | M10 | 1.5 | 20 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 228 | 9,450 | 10,395 | CAD | カート | 実働15日目出荷 |
| LWAM-101-M10-25-ST | M10 | 1.5 | 25 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 231 | 9,600 | 10,560 | CAD | カート | 実働15日目出荷 |
| LWAM-101-M10-30-ST | M10 | 1.5 | 30 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 234 | 9,570 | 10,527 | CAD | カート | 実働15日目出荷 |
| LWAM-101-M10-35-ST | M10 | 1.5 | 35 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 237 | 9,810 | 10,791 | CAD | カート | 実働15日目出荷 |
| LWAM-101-M10-40-ST | M10 | 1.5 | 40 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 240 | 9,580 | 10,538 | CAD | カート | 実働15日目出荷 |
| LWAM-101-M10-50-ST | M10 | 1.5 | 50 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 246 | 9,730 | 10,703 | CAD | カート | 実働15日目出荷 |
| LWAM-101-M10-60-ST | M10 | 1.5 | 60 | 101 | 4 | 25 | 26 | 30 | 40 | 25.3 | 23.8 | 16 | 252 | 9,670 | 10,637 | CAD | カート | 実働15日目出荷 |
＊1： 実際の締付力は、「レバーを倒す力と締付力の関係」をご参照ください。
材質・仕上げ
| LWAM-ST | |
|---|---|
| レバー部 | スティール（精密鋳造用鋼） 三価クロメート処理 |
| ねじ部 | スティール 三価クロメート処理 |
| ピン | SUS303相当 無電解ニッケルメッキ |
| コンタクトプレート | ポリアセタール |
| 調整ねじ | スティール 三価クロメート処理 |
特長
- レバーの上下動作ですばやく締めつけと解放を行います。
- レバー部およびねじ部はスティール製です。
- 調整ねじによってレバーを任意の向きにした状態で、締めつけを調整することができます。
- レバー部とピンを完全に固定する構造で耐久性を高めています。くり返しの使用でもレバー部とピンの接触面の摩耗によるガタつきの発生はありません。

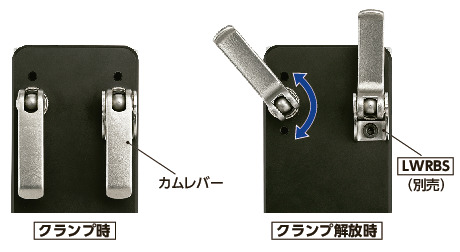

- 解放時の回転を制限したい場合は、カムレバー回り止めブラケットLWRBS（別売）をご使用ください。LWRBS
使用上の注意
- くり返しの使用により、レバー部とコンタクトプレートの接触部が摩耗し、締付力が低下します。定期的に締めつけを調整してください。
- H'（調整ねじの調整範囲）寸法を超えない範囲で調整してください。

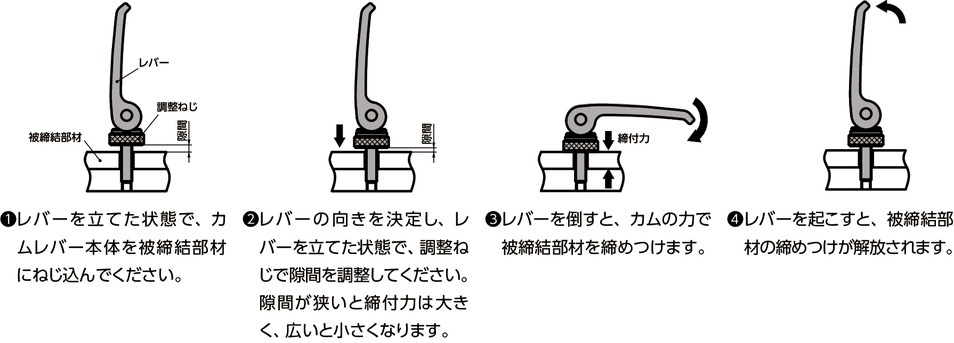

使用方法
故障・破損を避けるため、被締結部材への取りつけおよび調整ねじの操作は、レバーを立てた状態で行ってください。

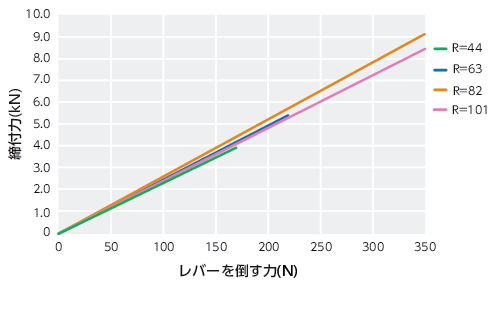

レバーを倒す力と締付力の関係
最大締付力はねじ径により異なります。寸法表に記載の最大締付力(kN)を超えないようにしてください。
下記値は、参考値であり保証値ではありません。
