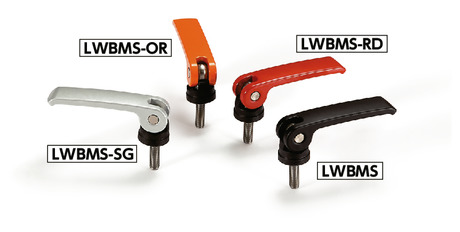

カムレバー（おねじ） - 固定タイプ

Name: LWBMS
Brand: 鍋屋バイテック会社
Price: 3120 JPY
Availability: OutOfStock

Clamping Lever with Cam - Fix Type

LWBMS

安全上の注意

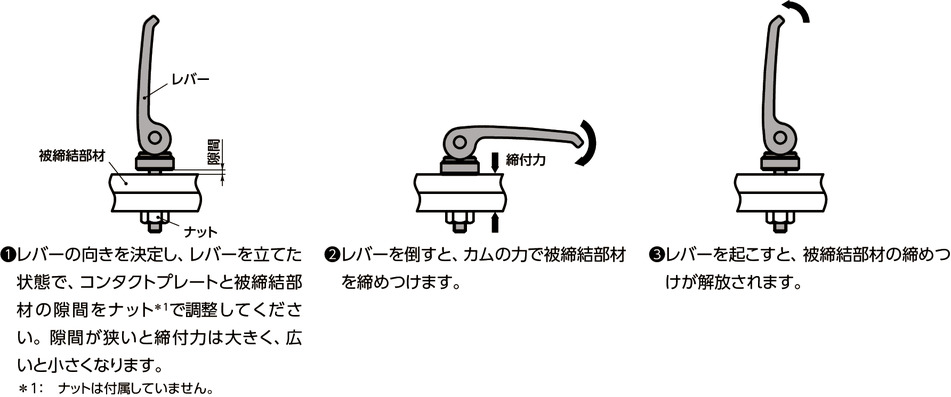

正しい使い方　ここがポイント！

動画はLWBM（LWBM）を用いた例です。本商品でも同様の操作で使用できます。

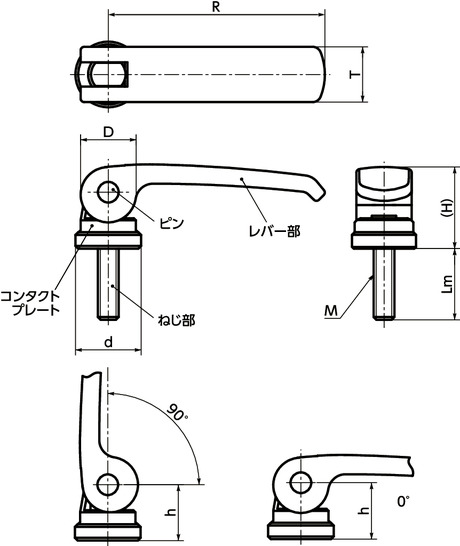

形状図

寸法・CAD・価格

絞り込み

M(並目) ねじの呼び: すべて; M4; M5; M6; M8; M10

Lm: すべて; 12; 16; 20; 25; 30; 35; 40; 50; 60

本体 カラー: すべて; BK; SG; OR; RD

単位 : mm

品番	M(並目) ねじの呼び	ピッチ	Lm	R	T	D	d	H	h（0°）	h（90°）	最大締付力^＊1 （kN）	質量 (g)	本体カラー	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
LWBMS-44-M4-12	M4	0.7	12	44	12	12	14	19.5	13.2	12.7	2.4	25	BK	3,120	3,432	CAD	カート	実働10日目出荷
LWBMS-44-M4-16	M4	0.7	16	44	12	12	14	19.5	13.2	12.7	2.4	26	BK	3,120	3,432	CAD	カート	実働10日目出荷
LWBMS-44-M4-20	M4	0.7	20	44	12	12	14	19.5	13.2	12.7	2.4	26	BK	3,140	3,454	CAD	カート	実働10日目出荷
LWBMS-44-M4-25	M4	0.7	25	44	12	12	14	19.5	13.2	12.7	2.4	26	BK	3,140	3,454	CAD	カート	実働10日目出荷
LWBMS-44-M4-30	M4	0.7	30	44	12	12	14	19.5	13.2	12.7	2.4	27	BK	3,150	3,465	CAD	カート	実働10日目出荷
LWBMS-44-M4-12-SG	M4	0.7	12	44	12	12	14	19.5	13.2	12.7	2.4	25	SG	3,120	3,432	CAD	カート	実働10日目出荷
LWBMS-44-M4-16-SG	M4	0.7	16	44	12	12	14	19.5	13.2	12.7	2.4	26	SG	3,120	3,432	CAD	カート	実働10日目出荷
LWBMS-44-M4-20-SG	M4	0.7	20	44	12	12	14	19.5	13.2	12.7	2.4	26	SG	3,140	3,454	CAD	カート	実働10日目出荷
LWBMS-44-M4-25-SG	M4	0.7	25	44	12	12	14	19.5	13.2	12.7	2.4	26	SG	3,140	3,454	CAD	カート	実働10日目出荷
LWBMS-44-M4-30-SG	M4	0.7	30	44	12	12	14	19.5	13.2	12.7	2.4	27	SG	3,150	3,465	CAD	カート	実働10日目出荷
LWBMS-44-M4-12-OR	M4	0.7	12	44	12	12	14	19.5	13.2	12.7	2.4	25	OR	3,120	3,432	CAD	カート	実働10日目出荷
LWBMS-44-M4-16-OR	M4	0.7	16	44	12	12	14	19.5	13.2	12.7	2.4	26	OR	3,120	3,432	CAD	カート	実働10日目出荷
LWBMS-44-M4-20-OR	M4	0.7	20	44	12	12	14	19.5	13.2	12.7	2.4	26	OR	3,140	3,454	CAD	カート	実働10日目出荷
LWBMS-44-M4-25-OR	M4	0.7	25	44	12	12	14	19.5	13.2	12.7	2.4	26	OR	3,140	3,454	CAD	カート	実働10日目出荷
LWBMS-44-M4-30-OR	M4	0.7	30	44	12	12	14	19.5	13.2	12.7	2.4	27	OR	3,150	3,465	CAD	カート	実働10日目出荷
LWBMS-44-M4-12-RD	M4	0.7	12	44	12	12	14	19.5	13.2	12.7	2.4	25	RD	3,120	3,432	CAD	カート	実働10日目出荷
LWBMS-44-M4-16-RD	M4	0.7	16	44	12	12	14	19.5	13.2	12.7	2.4	26	RD	3,120	3,432	CAD	カート	実働10日目出荷
LWBMS-44-M4-20-RD	M4	0.7	20	44	12	12	14	19.5	13.2	12.7	2.4	26	RD	3,140	3,454	CAD	カート	実働10日目出荷
LWBMS-44-M4-25-RD	M4	0.7	25	44	12	12	14	19.5	13.2	12.7	2.4	26	RD	3,140	3,454	CAD	カート	実働10日目出荷
LWBMS-44-M4-30-RD	M4	0.7	30	44	12	12	14	19.5	13.2	12.7	2.4	27	RD	3,150	3,465	CAD	カート	実働10日目出荷
LWBMS-44-M5-12	M5	0.8	12	44	12	12	14	19.5	13.2	12.7	3.9	24	BK	3,120	3,432	CAD	カート	実働10日目出荷
LWBMS-44-M5-16	M5	0.8	16	44	12	12	14	19.5	13.2	12.7	3.9	27	BK	3,120	3,432	CAD	カート	実働10日目出荷
LWBMS-44-M5-20	M5	0.8	20	44	12	12	14	19.5	13.2	12.7	3.9	29	BK	3,140	3,454	CAD	カート	実働10日目出荷
LWBMS-44-M5-25	M5	0.8	25	44	12	12	14	19.5	13.2	12.7	3.9	29	BK	3,140	3,454	CAD	カート	実働10日目出荷
LWBMS-44-M5-30	M5	0.8	30	44	12	12	14	19.5	13.2	12.7	3.9	29	BK	3,150	3,465	CAD	カート	実働10日目出荷
LWBMS-44-M5-35	M5	0.8	35	44	12	12	14	19.5	13.2	12.7	3.9	31	BK	3,160	3,476	CAD	カート	実働10日目出荷
LWBMS-44-M5-40	M5	0.8	40	44	12	12	14	19.5	13.2	12.7	3.9	31	BK	3,180	3,498	CAD	カート	実働10日目出荷
LWBMS-44-M5-12-SG	M5	0.8	12	44	12	12	14	19.5	13.2	12.7	3.9	24	SG	3,120	3,432	CAD	カート	実働10日目出荷
LWBMS-44-M5-16-SG	M5	0.8	16	44	12	12	14	19.5	13.2	12.7	3.9	27	SG	3,120	3,432	CAD	カート	実働10日目出荷
LWBMS-44-M5-20-SG	M5	0.8	20	44	12	12	14	19.5	13.2	12.7	3.9	29	SG	3,140	3,454	CAD	カート	実働10日目出荷
LWBMS-44-M5-25-SG	M5	0.8	25	44	12	12	14	19.5	13.2	12.7	3.9	29	SG	3,140	3,454	CAD	カート	実働10日目出荷
LWBMS-44-M5-30-SG	M5	0.8	30	44	12	12	14	19.5	13.2	12.7	3.9	29	SG	3,150	3,465	CAD	カート	実働10日目出荷
LWBMS-44-M5-35-SG	M5	0.8	35	44	12	12	14	19.5	13.2	12.7	3.9	31	SG	3,160	3,476	CAD	カート	実働10日目出荷
LWBMS-44-M5-40-SG	M5	0.8	40	44	12	12	14	19.5	13.2	12.7	3.9	31	SG	3,180	3,498	CAD	カート	実働10日目出荷
LWBMS-44-M5-12-OR	M5	0.8	12	44	12	12	14	19.5	13.2	12.7	3.9	24	OR	3,120	3,432	CAD	カート	実働10日目出荷
LWBMS-44-M5-16-OR	M5	0.8	16	44	12	12	14	19.5	13.2	12.7	3.9	27	OR	3,120	3,432	CAD	カート	実働10日目出荷
LWBMS-44-M5-20-OR	M5	0.8	20	44	12	12	14	19.5	13.2	12.7	3.9	29	OR	3,140	3,454	CAD	カート	実働10日目出荷
LWBMS-44-M5-25-OR	M5	0.8	25	44	12	12	14	19.5	13.2	12.7	3.9	29	OR	3,140	3,454	CAD	カート	実働10日目出荷
LWBMS-44-M5-30-OR	M5	0.8	30	44	12	12	14	19.5	13.2	12.7	3.9	29	OR	3,150	3,465	CAD	カート	実働10日目出荷
LWBMS-44-M5-35-OR	M5	0.8	35	44	12	12	14	19.5	13.2	12.7	3.9	31	OR	3,160	3,476	CAD	カート	実働10日目出荷
LWBMS-44-M5-40-OR	M5	0.8	40	44	12	12	14	19.5	13.2	12.7	3.9	31	OR	3,180	3,498	CAD	カート	実働10日目出荷
LWBMS-44-M5-12-RD	M5	0.8	12	44	12	12	14	19.5	13.2	12.7	3.9	24	RD	3,120	3,432	CAD	カート	実働10日目出荷
LWBMS-44-M5-16-RD	M5	0.8	16	44	12	12	14	19.5	13.2	12.7	3.9	27	RD	3,120	3,432	CAD	カート	実働10日目出荷
LWBMS-44-M5-20-RD	M5	0.8	20	44	12	12	14	19.5	13.2	12.7	3.9	29	RD	3,140	3,454	CAD	カート	実働10日目出荷
LWBMS-44-M5-25-RD	M5	0.8	25	44	12	12	14	19.5	13.2	12.7	3.9	29	RD	3,140	3,454	CAD	カート	実働10日目出荷
LWBMS-44-M5-30-RD	M5	0.8	30	44	12	12	14	19.5	13.2	12.7	3.9	29	RD	3,150	3,465	CAD	カート	実働10日目出荷
LWBMS-44-M5-35-RD	M5	0.8	35	44	12	12	14	19.5	13.2	12.7	3.9	31	RD	3,160	3,476	CAD	カート	実働10日目出荷
LWBMS-44-M5-40-RD	M5	0.8	40	44	12	12	14	19.5	13.2	12.7	3.9	31	RD	3,180	3,498	CAD	カート	実働10日目出荷
LWBMS-63-M5-16	M5	0.8	16	63	16	16	18.5	24.5	16.3	15.55	3.9	55	BK	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M5-20	M5	0.8	20	63	16	16	18.5	24.5	16.3	15.55	3.9	56	BK	2,690	2,959	CAD	カート	在庫品
LWBMS-63-M5-25	M5	0.8	25	63	16	16	18.5	24.5	16.3	15.55	3.9	57	BK	2,690	2,959	CAD	カート	在庫品
LWBMS-63-M5-30	M5	0.8	30	63	16	16	18.5	24.5	16.3	15.55	3.9	57	BK	2,690	2,959	CAD	カート	在庫品
LWBMS-63-M5-35	M5	0.8	35	63	16	16	18.5	24.5	16.3	15.55	3.9	58	BK	2,900	3,190	CAD	カート	在庫品
LWBMS-63-M5-40	M5	0.8	40	63	16	16	18.5	24.5	16.3	15.55	3.9	59	BK	2,910	3,201	CAD	カート	在庫品
LWBMS-63-M5-50	M5	0.8	50	63	16	16	18.5	24.5	16.3	15.55	3.9	60	BK	2,910	3,201	CAD	カート	実働10日目出荷
LWBMS-63-M5-16-SG	M5	0.8	16	63	16	16	18.5	24.5	16.3	15.55	3.9	55	SG	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M5-20-SG	M5	0.8	20	63	16	16	18.5	24.5	16.3	15.55	3.9	56	SG	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M5-25-SG	M5	0.8	25	63	16	16	18.5	24.5	16.3	15.55	3.9	57	SG	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M5-30-SG	M5	0.8	30	63	16	16	18.5	24.5	16.3	15.55	3.9	57	SG	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M5-35-SG	M5	0.8	35	63	16	16	18.5	24.5	16.3	15.55	3.9	58	SG	2,900	3,190	CAD	カート	実働10日目出荷
LWBMS-63-M5-40-SG	M5	0.8	40	63	16	16	18.5	24.5	16.3	15.55	3.9	59	SG	2,910	3,201	CAD	カート	実働10日目出荷
LWBMS-63-M5-50-SG	M5	0.8	50	63	16	16	18.5	24.5	16.3	15.55	3.9	60	SG	2,910	3,201	CAD	カート	実働10日目出荷
LWBMS-63-M5-16-OR	M5	0.8	16	63	16	16	18.5	24.5	16.3	15.55	3.9	55	OR	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M5-20-OR	M5	0.8	20	63	16	16	18.5	24.5	16.3	15.55	3.9	56	OR	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M5-25-OR	M5	0.8	25	63	16	16	18.5	24.5	16.3	15.55	3.9	57	OR	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M5-30-OR	M5	0.8	30	63	16	16	18.5	24.5	16.3	15.55	3.9	57	OR	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M5-35-OR	M5	0.8	35	63	16	16	18.5	24.5	16.3	15.55	3.9	58	OR	2,900	3,190	CAD	カート	実働10日目出荷
LWBMS-63-M5-40-OR	M5	0.8	40	63	16	16	18.5	24.5	16.3	15.55	3.9	59	OR	2,910	3,201	CAD	カート	実働10日目出荷
LWBMS-63-M5-50-OR	M5	0.8	50	63	16	16	18.5	24.5	16.3	15.55	3.9	60	OR	2,910	3,201	CAD	カート	実働10日目出荷
LWBMS-63-M5-16-RD	M5	0.8	16	63	16	16	18.5	24.5	16.3	15.55	3.9	55	RD	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M5-20-RD	M5	0.8	20	63	16	16	18.5	24.5	16.3	15.55	3.9	56	RD	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M5-25-RD	M5	0.8	25	63	16	16	18.5	24.5	16.3	15.55	3.9	57	RD	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M5-30-RD	M5	0.8	30	63	16	16	18.5	24.5	16.3	15.55	3.9	57	RD	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M5-35-RD	M5	0.8	35	63	16	16	18.5	24.5	16.3	15.55	3.9	58	RD	2,900	3,190	CAD	カート	実働10日目出荷
LWBMS-63-M5-40-RD	M5	0.8	40	63	16	16	18.5	24.5	16.3	15.55	3.9	59	RD	2,910	3,201	CAD	カート	実働10日目出荷
LWBMS-63-M5-50-RD	M5	0.8	50	63	16	16	18.5	24.5	16.3	15.55	3.9	60	RD	2,910	3,201	CAD	カート	実働10日目出荷
LWBMS-63-M6-16	M6	1	16	63	16	16	18.5	24.5	16.3	15.55	5.5	55	BK	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M6-20	M6	1	20	63	16	16	18.5	24.5	16.3	15.55	5.5	56	BK	2,690	2,959	CAD	カート	在庫品
LWBMS-63-M6-25	M6	1	25	63	16	16	18.5	24.5	16.3	15.55	5.5	57	BK	2,690	2,959	CAD	カート	在庫品
LWBMS-63-M6-30	M6	1	30	63	16	16	18.5	24.5	16.3	15.55	5.5	58	BK	2,690	2,959	CAD	カート	在庫品
LWBMS-63-M6-35	M6	1	35	63	16	16	18.5	24.5	16.3	15.55	5.5	59	BK	2,900	3,190	CAD	カート	在庫品
LWBMS-63-M6-40	M6	1	40	63	16	16	18.5	24.5	16.3	15.55	5.5	60	BK	2,910	3,201	CAD	カート	在庫品
LWBMS-63-M6-50	M6	1	50	63	16	16	18.5	24.5	16.3	15.55	5.5	62	BK	2,910	3,201	CAD	カート	在庫品
LWBMS-63-M6-16-SG	M6	1	16	63	16	16	18.5	24.5	16.3	15.55	5.5	55	SG	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M6-20-SG	M6	1	20	63	16	16	18.5	24.5	16.3	15.55	5.5	56	SG	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M6-25-SG	M6	1	25	63	16	16	18.5	24.5	16.3	15.55	5.5	57	SG	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M6-30-SG	M6	1	30	63	16	16	18.5	24.5	16.3	15.55	5.5	58	SG	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M6-35-SG	M6	1	35	63	16	16	18.5	24.5	16.3	15.55	5.5	59	SG	2,900	3,190	CAD	カート	実働10日目出荷
LWBMS-63-M6-40-SG	M6	1	40	63	16	16	18.5	24.5	16.3	15.55	5.5	60	SG	2,910	3,201	CAD	カート	実働10日目出荷
LWBMS-63-M6-50-SG	M6	1	50	63	16	16	18.5	24.5	16.3	15.55	5.5	62	SG	2,910	3,201	CAD	カート	実働10日目出荷
LWBMS-63-M6-16-OR	M6	1	16	63	16	16	18.5	24.5	16.3	15.55	5.5	55	OR	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M6-20-OR	M6	1	20	63	16	16	18.5	24.5	16.3	15.55	5.5	56	OR	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M6-25-OR	M6	1	25	63	16	16	18.5	24.5	16.3	15.55	5.5	57	OR	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M6-30-OR	M6	1	30	63	16	16	18.5	24.5	16.3	15.55	5.5	58	OR	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M6-35-OR	M6	1	35	63	16	16	18.5	24.5	16.3	15.55	5.5	59	OR	2,900	3,190	CAD	カート	実働10日目出荷
LWBMS-63-M6-40-OR	M6	1	40	63	16	16	18.5	24.5	16.3	15.55	5.5	60	OR	2,910	3,201	CAD	カート	実働10日目出荷
LWBMS-63-M6-50-OR	M6	1	50	63	16	16	18.5	24.5	16.3	15.55	5.5	62	OR	2,910	3,201	CAD	カート	実働10日目出荷
LWBMS-63-M6-16-RD	M6	1	16	63	16	16	18.5	24.5	16.3	15.55	5.5	55	RD	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M6-20-RD	M6	1	20	63	16	16	18.5	24.5	16.3	15.55	5.5	56	RD	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M6-25-RD	M6	1	25	63	16	16	18.5	24.5	16.3	15.55	5.5	57	RD	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M6-30-RD	M6	1	30	63	16	16	18.5	24.5	16.3	15.55	5.5	58	RD	2,690	2,959	CAD	カート	実働10日目出荷
LWBMS-63-M6-35-RD	M6	1	35	63	16	16	18.5	24.5	16.3	15.55	5.5	59	RD	2,900	3,190	CAD	カート	実働10日目出荷
LWBMS-63-M6-40-RD	M6	1	40	63	16	16	18.5	24.5	16.3	15.55	5.5	60	RD	2,910	3,201	CAD	カート	実働10日目出荷
LWBMS-63-M6-50-RD	M6	1	50	63	16	16	18.5	24.5	16.3	15.55	5.5	62	RD	2,910	3,201	CAD	カート	実働10日目出荷
LWBMS-82-M6-20	M6	1	20	82	20	20	22.5	30	19.5	18.5	5.5	105	BK	3,630	3,993	CAD	カート	実働10日目出荷
LWBMS-82-M6-25	M6	1	25	82	20	20	22.5	30	19.5	18.5	5.5	106	BK	3,630	3,993	CAD	カート	在庫品
LWBMS-82-M6-30	M6	1	30	82	20	20	22.5	30	19.5	18.5	5.5	107	BK	3,670	4,037	CAD	カート	在庫品
LWBMS-82-M6-35	M6	1	35	82	20	20	22.5	30	19.5	18.5	5.5	108	BK	3,720	4,092	CAD	カート	在庫品
LWBMS-82-M6-40	M6	1	40	82	20	20	22.5	30	19.5	18.5	5.5	109	BK	3,740	4,114	CAD	カート	在庫品
LWBMS-82-M6-50	M6	1	50	82	20	20	22.5	30	19.5	18.5	5.5	111	BK	3,770	4,147	CAD	カート	在庫品
LWBMS-82-M6-60	M6	1	60	82	20	20	22.5	30	19.5	18.5	5.5	113	BK	3,850	4,235	CAD	カート	実働10日目出荷
LWBMS-82-M6-20-SG	M6	1	20	82	20	20	22.5	30	19.5	18.5	5.5	105	SG	3,630	3,993	CAD	カート	実働10日目出荷
LWBMS-82-M6-25-SG	M6	1	25	82	20	20	22.5	30	19.5	18.5	5.5	106	SG	3,630	3,993	CAD	カート	実働10日目出荷
LWBMS-82-M6-30-SG	M6	1	30	82	20	20	22.5	30	19.5	18.5	5.5	107	SG	3,670	4,037	CAD	カート	実働10日目出荷
LWBMS-82-M6-35-SG	M6	1	35	82	20	20	22.5	30	19.5	18.5	5.5	108	SG	3,720	4,092	CAD	カート	実働10日目出荷
LWBMS-82-M6-40-SG	M6	1	40	82	20	20	22.5	30	19.5	18.5	5.5	109	SG	3,740	4,114	CAD	カート	実働10日目出荷
LWBMS-82-M6-50-SG	M6	1	50	82	20	20	22.5	30	19.5	18.5	5.5	111	SG	3,770	4,147	CAD	カート	実働10日目出荷
LWBMS-82-M6-60-SG	M6	1	60	82	20	20	22.5	30	19.5	18.5	5.5	113	SG	3,850	4,235	CAD	カート	実働10日目出荷
LWBMS-82-M6-20-OR	M6	1	20	82	20	20	22.5	30	19.5	18.5	5.5	105	OR	3,630	3,993	CAD	カート	実働10日目出荷
LWBMS-82-M6-25-OR	M6	1	25	82	20	20	22.5	30	19.5	18.5	5.5	106	OR	3,630	3,993	CAD	カート	実働10日目出荷
LWBMS-82-M6-30-OR	M6	1	30	82	20	20	22.5	30	19.5	18.5	5.5	107	OR	3,670	4,037	CAD	カート	実働10日目出荷
LWBMS-82-M6-35-OR	M6	1	35	82	20	20	22.5	30	19.5	18.5	5.5	108	OR	3,720	4,092	CAD	カート	実働10日目出荷
LWBMS-82-M6-40-OR	M6	1	40	82	20	20	22.5	30	19.5	18.5	5.5	109	OR	3,740	4,114	CAD	カート	実働10日目出荷
LWBMS-82-M6-50-OR	M6	1	50	82	20	20	22.5	30	19.5	18.5	5.5	111	OR	3,770	4,147	CAD	カート	実働10日目出荷
LWBMS-82-M6-60-OR	M6	1	60	82	20	20	22.5	30	19.5	18.5	5.5	113	OR	3,850	4,235	CAD	カート	実働10日目出荷
LWBMS-82-M6-20-RD	M6	1	20	82	20	20	22.5	30	19.5	18.5	5.5	105	RD	3,630	3,993	CAD	カート	実働10日目出荷
LWBMS-82-M6-25-RD	M6	1	25	82	20	20	22.5	30	19.5	18.5	5.5	106	RD	3,630	3,993	CAD	カート	実働10日目出荷
LWBMS-82-M6-30-RD	M6	1	30	82	20	20	22.5	30	19.5	18.5	5.5	107	RD	3,670	4,037	CAD	カート	実働10日目出荷
LWBMS-82-M6-35-RD	M6	1	35	82	20	20	22.5	30	19.5	18.5	5.5	108	RD	3,720	4,092	CAD	カート	実働10日目出荷
LWBMS-82-M6-40-RD	M6	1	40	82	20	20	22.5	30	19.5	18.5	5.5	109	RD	3,740	4,114	CAD	カート	実働10日目出荷
LWBMS-82-M6-50-RD	M6	1	50	82	20	20	22.5	30	19.5	18.5	5.5	111	RD	3,770	4,147	CAD	カート	実働10日目出荷
LWBMS-82-M6-60-RD	M6	1	60	82	20	20	22.5	30	19.5	18.5	5.5	113	RD	3,850	4,235	CAD	カート	実働10日目出荷
LWBMS-82-M8-20	M8	1.25	20	82	20	20	22.5	30	19.5	18.5	10	109	BK	3,630	3,993	CAD	カート	在庫品
LWBMS-82-M8-25	M8	1.25	25	82	20	20	22.5	30	19.5	18.5	10	110	BK	3,630	3,993	CAD	カート	在庫品
LWBMS-82-M8-30	M8	1.25	30	82	20	20	22.5	30	19.5	18.5	10	111	BK	3,670	4,037	CAD	カート	在庫品
LWBMS-82-M8-35	M8	1.25	35	82	20	20	22.5	30	19.5	18.5	10	112	BK	3,720	4,092	CAD	カート	在庫品
LWBMS-82-M8-40	M8	1.25	40	82	20	20	22.5	30	19.5	18.5	10	114	BK	3,740	4,114	CAD	カート	在庫品
LWBMS-82-M8-50	M8	1.25	50	82	20	20	22.5	30	19.5	18.5	10	118	BK	3,770	4,147	CAD	カート	在庫品
LWBMS-82-M8-60	M8	1.25	60	82	20	20	22.5	30	19.5	18.5	10	121	BK	3,850	4,235	CAD	カート	在庫品
LWBMS-82-M8-20-SG	M8	1.25	20	82	20	20	22.5	30	19.5	18.5	10	109	SG	3,630	3,993	CAD	カート	実働10日目出荷
LWBMS-82-M8-25-SG	M8	1.25	25	82	20	20	22.5	30	19.5	18.5	10	110	SG	3,630	3,993	CAD	カート	実働10日目出荷
LWBMS-82-M8-30-SG	M8	1.25	30	82	20	20	22.5	30	19.5	18.5	10	111	SG	3,670	4,037	CAD	カート	実働10日目出荷
LWBMS-82-M8-35-SG	M8	1.25	35	82	20	20	22.5	30	19.5	18.5	10	112	SG	3,720	4,092	CAD	カート	実働10日目出荷
LWBMS-82-M8-40-SG	M8	1.25	40	82	20	20	22.5	30	19.5	18.5	10	114	SG	3,740	4,114	CAD	カート	実働10日目出荷
LWBMS-82-M8-50-SG	M8	1.25	50	82	20	20	22.5	30	19.5	18.5	10	118	SG	3,770	4,147	CAD	カート	実働10日目出荷
LWBMS-82-M8-60-SG	M8	1.25	60	82	20	20	22.5	30	19.5	18.5	10	121	SG	3,850	4,235	CAD	カート	実働10日目出荷
LWBMS-82-M8-20-OR	M8	1.25	20	82	20	20	22.5	30	19.5	18.5	10	109	OR	3,630	3,993	CAD	カート	実働10日目出荷
LWBMS-82-M8-25-OR	M8	1.25	25	82	20	20	22.5	30	19.5	18.5	10	110	OR	3,630	3,993	CAD	カート	実働10日目出荷
LWBMS-82-M8-30-OR	M8	1.25	30	82	20	20	22.5	30	19.5	18.5	10	111	OR	3,670	4,037	CAD	カート	実働10日目出荷
LWBMS-82-M8-35-OR	M8	1.25	35	82	20	20	22.5	30	19.5	18.5	10	112	OR	3,720	4,092	CAD	カート	実働10日目出荷
LWBMS-82-M8-40-OR	M8	1.25	40	82	20	20	22.5	30	19.5	18.5	10	114	OR	3,740	4,114	CAD	カート	実働10日目出荷
LWBMS-82-M8-50-OR	M8	1.25	50	82	20	20	22.5	30	19.5	18.5	10	118	OR	3,770	4,147	CAD	カート	実働10日目出荷
LWBMS-82-M8-60-OR	M8	1.25	60	82	20	20	22.5	30	19.5	18.5	10	121	OR	3,850	4,235	CAD	カート	実働10日目出荷
LWBMS-82-M8-20-RD	M8	1.25	20	82	20	20	22.5	30	19.5	18.5	10	109	RD	3,630	3,993	CAD	カート	実働10日目出荷
LWBMS-82-M8-25-RD	M8	1.25	25	82	20	20	22.5	30	19.5	18.5	10	110	RD	3,630	3,993	CAD	カート	実働10日目出荷
LWBMS-82-M8-30-RD	M8	1.25	30	82	20	20	22.5	30	19.5	18.5	10	111	RD	3,670	4,037	CAD	カート	実働10日目出荷
LWBMS-82-M8-35-RD	M8	1.25	35	82	20	20	22.5	30	19.5	18.5	10	112	RD	3,720	4,092	CAD	カート	実働10日目出荷
LWBMS-82-M8-40-RD	M8	1.25	40	82	20	20	22.5	30	19.5	18.5	10	114	RD	3,740	4,114	CAD	カート	実働10日目出荷
LWBMS-82-M8-50-RD	M8	1.25	50	82	20	20	22.5	30	19.5	18.5	10	118	RD	3,770	4,147	CAD	カート	実働10日目出荷
LWBMS-82-M8-60-RD	M8	1.25	60	82	20	20	22.5	30	19.5	18.5	10	121	RD	3,850	4,235	CAD	カート	実働10日目出荷
LWBMS-101-M8-20	M8	1.25	20	101	25	26	27	40	25.3	23.8	10	200	BK	4,330	4,763	CAD	カート	実働10日目出荷
LWBMS-101-M8-25	M8	1.25	25	101	25	26	27	40	25.3	23.8	10	201	BK	4,380	4,818	CAD	カート	実働10日目出荷
LWBMS-101-M8-30	M8	1.25	30	101	25	26	27	40	25.3	23.8	10	203	BK	4,390	4,829	CAD	カート	実働10日目出荷
LWBMS-101-M8-35	M8	1.25	35	101	25	26	27	40	25.3	23.8	10	204	BK	4,420	4,862	CAD	カート	実働10日目出荷
LWBMS-101-M8-40	M8	1.25	40	101	25	26	27	40	25.3	23.8	10	206	BK	4,480	4,928	CAD	カート	実働10日目出荷
LWBMS-101-M8-50	M8	1.25	50	101	25	26	27	40	25.3	23.8	10	209	BK	4,550	5,005	CAD	カート	実働10日目出荷
LWBMS-101-M8-60	M8	1.25	60	101	25	26	27	40	25.3	23.8	10	213	BK	4,590	5,049	CAD	カート	実働10日目出荷
LWBMS-101-M8-20-SG	M8	1.25	20	101	25	26	27	40	25.3	23.8	10	200	SG	4,330	4,763	CAD	カート	実働10日目出荷
LWBMS-101-M8-25-SG	M8	1.25	25	101	25	26	27	40	25.3	23.8	10	201	SG	4,380	4,818	CAD	カート	実働10日目出荷
LWBMS-101-M8-30-SG	M8	1.25	30	101	25	26	27	40	25.3	23.8	10	203	SG	4,390	4,829	CAD	カート	実働10日目出荷
LWBMS-101-M8-35-SG	M8	1.25	35	101	25	26	27	40	25.3	23.8	10	204	SG	4,420	4,862	CAD	カート	実働10日目出荷
LWBMS-101-M8-40-SG	M8	1.25	40	101	25	26	27	40	25.3	23.8	10	206	SG	4,480	4,928	CAD	カート	実働10日目出荷
LWBMS-101-M8-50-SG	M8	1.25	50	101	25	26	27	40	25.3	23.8	10	209	SG	4,550	5,005	CAD	カート	実働10日目出荷
LWBMS-101-M8-60-SG	M8	1.25	60	101	25	26	27	40	25.3	23.8	10	213	SG	4,590	5,049	CAD	カート	実働10日目出荷
LWBMS-101-M8-20-OR	M8	1.25	20	101	25	26	27	40	25.3	23.8	10	200	OR	4,330	4,763	CAD	カート	実働10日目出荷
LWBMS-101-M8-25-OR	M8	1.25	25	101	25	26	27	40	25.3	23.8	10	201	OR	4,380	4,818	CAD	カート	実働10日目出荷
LWBMS-101-M8-30-OR	M8	1.25	30	101	25	26	27	40	25.3	23.8	10	203	OR	4,390	4,829	CAD	カート	実働10日目出荷
LWBMS-101-M8-35-OR	M8	1.25	35	101	25	26	27	40	25.3	23.8	10	204	OR	4,420	4,862	CAD	カート	実働10日目出荷
LWBMS-101-M8-40-OR	M8	1.25	40	101	25	26	27	40	25.3	23.8	10	206	OR	4,480	4,928	CAD	カート	実働10日目出荷
LWBMS-101-M8-50-OR	M8	1.25	50	101	25	26	27	40	25.3	23.8	10	209	OR	4,550	5,005	CAD	カート	実働10日目出荷
LWBMS-101-M8-60-OR	M8	1.25	60	101	25	26	27	40	25.3	23.8	10	213	OR	4,590	5,049	CAD	カート	実働10日目出荷
LWBMS-101-M8-20-RD	M8	1.25	20	101	25	26	27	40	25.3	23.8	10	200	RD	4,330	4,763	CAD	カート	実働10日目出荷
LWBMS-101-M8-25-RD	M8	1.25	25	101	25	26	27	40	25.3	23.8	10	201	RD	4,380	4,818	CAD	カート	実働10日目出荷
LWBMS-101-M8-30-RD	M8	1.25	30	101	25	26	27	40	25.3	23.8	10	203	RD	4,390	4,829	CAD	カート	実働10日目出荷
LWBMS-101-M8-35-RD	M8	1.25	35	101	25	26	27	40	25.3	23.8	10	204	RD	4,420	4,862	CAD	カート	実働10日目出荷
LWBMS-101-M8-40-RD	M8	1.25	40	101	25	26	27	40	25.3	23.8	10	206	RD	4,480	4,928	CAD	カート	実働10日目出荷
LWBMS-101-M8-50-RD	M8	1.25	50	101	25	26	27	40	25.3	23.8	10	209	RD	4,550	5,005	CAD	カート	実働10日目出荷
LWBMS-101-M8-60-RD	M8	1.25	60	101	25	26	27	40	25.3	23.8	10	213	RD	4,590	5,049	CAD	カート	実働10日目出荷
LWBMS-101-M10-20	M10	1.5	20	101	25	26	27	40	25.3	23.8	16	204	BK	4,330	4,763	CAD	カート	実働10日目出荷
LWBMS-101-M10-25	M10	1.5	25	101	25	26	27	40	25.3	23.8	16	207	BK	4,380	4,818	CAD	カート	在庫品
LWBMS-101-M10-30	M10	1.5	30	101	25	26	27	40	25.3	23.8	16	210	BK	4,390	4,829	CAD	カート	在庫品
LWBMS-101-M10-35	M10	1.5	35	101	25	26	27	40	25.3	23.8	16	213	BK	4,420	4,862	CAD	カート	実働10日目出荷
LWBMS-101-M10-40	M10	1.5	40	101	25	26	27	40	25.3	23.8	16	216	BK	4,480	4,928	CAD	カート	在庫品
LWBMS-101-M10-50	M10	1.5	50	101	25	26	27	40	25.3	23.8	16	222	BK	4,550	5,005	CAD	カート	在庫品
LWBMS-101-M10-60	M10	1.5	60	101	25	26	27	40	25.3	23.8	16	228	BK	4,590	5,049	CAD	カート	実働10日目出荷
LWBMS-101-M10-20-SG	M10	1.5	20	101	25	26	27	40	25.3	23.8	16	204	SG	4,330	4,763	CAD	カート	実働10日目出荷
LWBMS-101-M10-25-SG	M10	1.5	25	101	25	26	27	40	25.3	23.8	16	207	SG	4,380	4,818	CAD	カート	実働10日目出荷
LWBMS-101-M10-30-SG	M10	1.5	30	101	25	26	27	40	25.3	23.8	16	210	SG	4,390	4,829	CAD	カート	実働10日目出荷
LWBMS-101-M10-35-SG	M10	1.5	35	101	25	26	27	40	25.3	23.8	16	213	SG	4,420	4,862	CAD	カート	実働10日目出荷
LWBMS-101-M10-40-SG	M10	1.5	40	101	25	26	27	40	25.3	23.8	16	216	SG	4,480	4,928	CAD	カート	実働10日目出荷
LWBMS-101-M10-50-SG	M10	1.5	50	101	25	26	27	40	25.3	23.8	16	222	SG	4,550	5,005	CAD	カート	実働10日目出荷
LWBMS-101-M10-60-SG	M10	1.5	60	101	25	26	27	40	25.3	23.8	16	228	SG	4,590	5,049	CAD	カート	実働10日目出荷
LWBMS-101-M10-20-OR	M10	1.5	20	101	25	26	27	40	25.3	23.8	16	204	OR	4,330	4,763	CAD	カート	実働10日目出荷
LWBMS-101-M10-25-OR	M10	1.5	25	101	25	26	27	40	25.3	23.8	16	207	OR	4,380	4,818	CAD	カート	実働10日目出荷
LWBMS-101-M10-30-OR	M10	1.5	30	101	25	26	27	40	25.3	23.8	16	210	OR	4,390	4,829	CAD	カート	実働10日目出荷
LWBMS-101-M10-35-OR	M10	1.5	35	101	25	26	27	40	25.3	23.8	16	213	OR	4,420	4,862	CAD	カート	実働10日目出荷
LWBMS-101-M10-40-OR	M10	1.5	40	101	25	26	27	40	25.3	23.8	16	216	OR	4,480	4,928	CAD	カート	実働10日目出荷
LWBMS-101-M10-50-OR	M10	1.5	50	101	25	26	27	40	25.3	23.8	16	222	OR	4,550	5,005	CAD	カート	実働10日目出荷
LWBMS-101-M10-60-OR	M10	1.5	60	101	25	26	27	40	25.3	23.8	16	228	OR	4,590	5,049	CAD	カート	実働10日目出荷
LWBMS-101-M10-20-RD	M10	1.5	20	101	25	26	27	40	25.3	23.8	16	204	RD	4,330	4,763	CAD	カート	実働10日目出荷
LWBMS-101-M10-25-RD	M10	1.5	25	101	25	26	27	40	25.3	23.8	16	207	RD	4,380	4,818	CAD	カート	実働10日目出荷
LWBMS-101-M10-30-RD	M10	1.5	30	101	25	26	27	40	25.3	23.8	16	210	RD	4,390	4,829	CAD	カート	実働10日目出荷
LWBMS-101-M10-35-RD	M10	1.5	35	101	25	26	27	40	25.3	23.8	16	213	RD	4,420	4,862	CAD	カート	実働10日目出荷
LWBMS-101-M10-40-RD	M10	1.5	40	101	25	26	27	40	25.3	23.8	16	216	RD	4,480	4,928	CAD	カート	実働10日目出荷
LWBMS-101-M10-50-RD	M10	1.5	50	101	25	26	27	40	25.3	23.8	16	222	RD	4,550	5,005	CAD	カート	実働10日目出荷
LWBMS-101-M10-60-RD	M10	1.5	60	101	25	26	27	40	25.3	23.8	16	228	RD	4,590	5,049	CAD	カート	実働10日目出荷

＊1：　実際の締付力は、「レバーを倒す力と締付力の関係」をご参照ください。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

品番
数量
単価（円・税別）

買い物を続けるカートを見る

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。　　　　　　

材質・仕上げ

	LWBMS
レバー部	亜鉛ダイカスト静電塗装（各色）
ねじ部	SUS303相当
ピン	SUS303相当ニッケルメッキ
コンタクトプレート	ガラス繊維強化ナイロン6

特長

レバーの上下動作ですばやく締めつけと解放を行います。
ナットと組み合わせて使用してください。締めつけの調整は、ナットで行います。
レバー部とピンを完全に固定する構造で耐久性を高めています。くり返しの使用でもレバー部とピンの接触面の摩耗によるガタつきの発生はありません。

カラーバリエーションは4色。用途によって選択できます。オレンジ・レッドは誘目性が高く操作箇所の明確化に適しています。つや消し黒・シルバーグレーは機械・装置の外観と調和する落ち着いた色合いです。

末尾記号	レバー部の色
なし	つや消し黒
OR	オレンジ
SG	シルバーグレー
RD	レッド

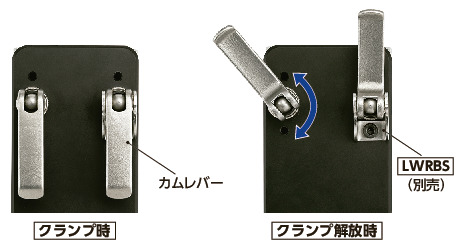

解放時の回転を制限したい場合は、カムレバー回り止めブラケットLWRBS（別売）をご使用ください。LWRBS

LWBMS

使用上の注意

くり返しの使用により、レバー部とコンタクトプレートの接触部が摩耗し、締付力が低下します。定期的に締めつけを調整してください。

使用方法

故障・破損を避けるため、被締結部材への取りつけおよびナットの調整は、レバーを立てた状態で行ってください。

LWBMSカムレバー（おねじ） - 固定タイプ

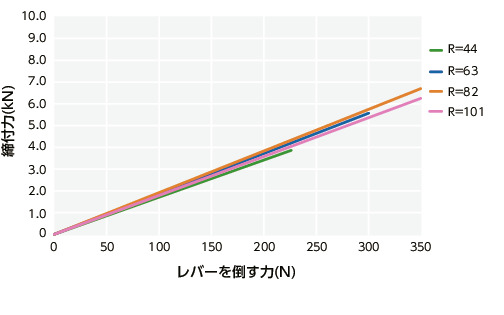

レバーを倒す力と締付力の関係

最大締付力はねじ径により異なります。寸法表に記載の最大締付力(kN)を超えないようにしてください。

下記値は、参考値であり保証値ではありません。

LWBMSカムレバー（おねじ） - 固定タイプ

商品品番一覧

LWBMS-101-M10

LWBMS-101-M8

LWBMS-44-M5

LWBMS-63-M5

LWBMS-63-M6

LWBMS-82-M6

LWBMS-82-M8

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

カムレバーを他の条件で探す

特性を選ぶ

オールメタルオールステンレス

タイプを選ぶ

調整タイプ

レバー部の材質を選ぶ

ステンレス

ねじ部の材質を選ぶ

スティール

ねじ部を選ぶ

めねじ

カムレバーにはこのような商品があります

品名

カムレバー（おねじ） - 調整タイプ - オールステンレス製

品番

LWAMS-ANI

特長

カムによるクランプ
調整タイプ

品名
