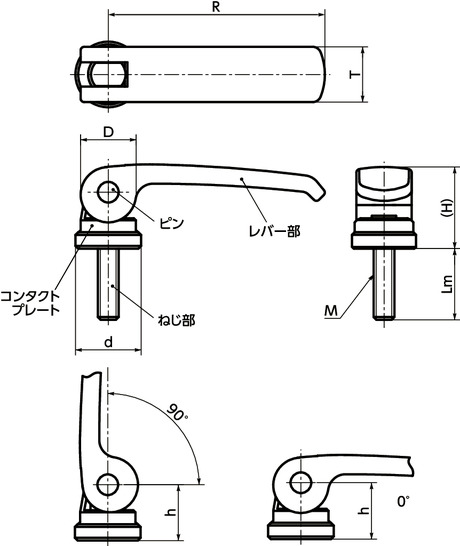

形状図
寸法・CAD・価格
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | Lm | R | T | D | d | H | h（0°） | h（90°） | 最大締付力＊1
（kN） |
質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LWBMS-44-M5-12-NI | M5 | 0.8 | 12 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 3.9 | 25 | 3,320 | 3,652 | CAD | カート | 実働10日目出荷 |
| LWBMS-44-M5-16-NI | M5 | 0.8 | 16 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 3.9 | 28 | 3,320 | 3,652 | CAD | カート | 実働10日目出荷 |
| LWBMS-44-M5-20-NI | M5 | 0.8 | 20 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 3.9 | 30 | 3,340 | 3,674 | CAD | カート | 実働10日目出荷 |
| LWBMS-44-M5-25-NI | M5 | 0.8 | 25 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 3.9 | 30 | 3,340 | 3,674 | CAD | カート | 実働10日目出荷 |
| LWBMS-44-M5-30-NI | M5 | 0.8 | 30 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 3.9 | 30 | 3,350 | 3,685 | CAD | カート | 実働10日目出荷 |
| LWBMS-44-M5-35-NI | M5 | 0.8 | 35 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 3.9 | 32 | 3,360 | 3,696 | CAD | カート | 実働10日目出荷 |
| LWBMS-44-M5-40-NI | M5 | 0.8 | 40 | 44 | 12 | 12 | 14 | 19.5 | 13.2 | 12.7 | 3.9 | 32 | 3,390 | 3,729 | CAD | カート | 実働10日目出荷 |
＊1： 実際の締付力は、「レバーを倒す力と締付力の関係」をご参照ください。
材質・仕上げ
| LWBMS-NI | |
|---|---|
| レバー部 | SCS13A相当＊1 |
| ねじ部 | SUS303相当 |
| ピン | SUS303相当 ニッケルメッキ |
| コンタクトプレート | ガラス繊維強化ナイロン6 |
＊1： SCS13Aは化学成分がSUS304相当のステンレス鋳鋼です。
特長

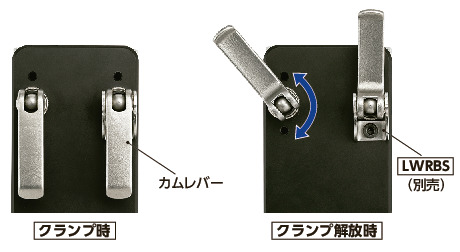

- レバーの上下動作ですばやく締めつけと解放を行います。
- コンタクトプレート以外の各部品はステンレス製。耐蝕性にすぐれています。
- ナットと組み合わせて使用してください。締めつけの調整は、ナットで行います。
- レバー部とピンを完全に固定する構造で耐久性を高めています。くり返しの使用でもレバー部とピンの接触面の摩耗によるガタつきの発生はありません。
- 解放時の回転を制限したい場合は、カムレバー回り止めブラケットLWRBS（別売）をご使用ください。LWRBS
使用上の注意
くり返しの使用により、レバー部とコンタクトプレートの接触部が摩耗し、締付力が低下します。定期的に締めつけを調整してください。
使用方法

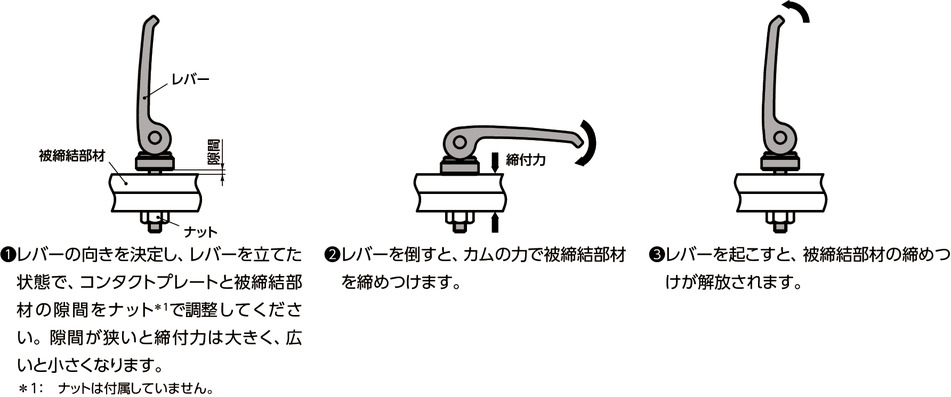

故障・破損を避けるため、被締結部材への取りつけおよびナットの調整は、レバーを立てた状態で行ってください。

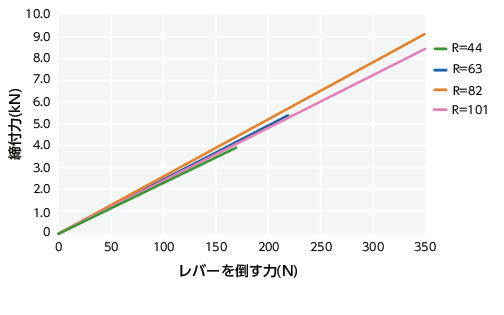

レバーを倒す力と締付力の関係
最大締付力はねじ径により異なります。寸法表に記載の最大締付力(kN)を超えないようにしてください。
下記値は、参考値であり保証値ではありません。
