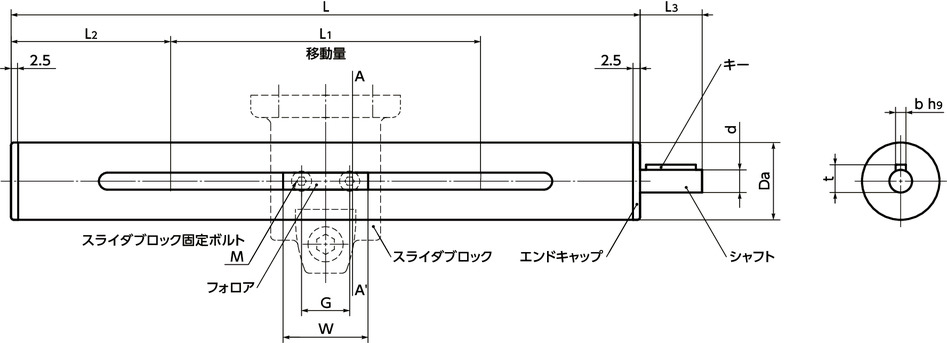

GN291N-R1-NIの形状図
単位 : mm
| 品番 | Da | 移動量L1 | 台形ねじ | L | L2 | L3 | G | W | d | b | t | M | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN291N-18-65-R1-NI | 18 | 65 | Tr10×3 | 205 | 70 | 16 | 17 | 24 | 6 | 2 | 7 | 3 | 230 | 73,300 | 80,630 | CAD | カート | 在庫品 |
| GN291N-18-165-R1-NI | 18 | 165 | Tr10×3 | 305 | 70 | 16 | 17 | 24 | 6 | 2 | 7 | 3 | 330 | 81,700 | 89,870 | CAD | カート | 在庫品 |
| GN291N-18-265-R1-NI | 18 | 265 | Tr10×3 | 405 | 70 | 16 | 17 | 24 | 6 | 2 | 7 | 3 | 430 | 90,100 | 99,110 | CAD | カート | 在庫品 |
| GN291N-30-100-R1-NI | 30 | 100 | Tr14×4 | 305 | 102.5 | 16 | 23 | 38 | 8 | 2 | 9 | 4 | 780 | 102,000 | 112,200 | CAD | カート | 在庫品 |
| GN291N-30-150-R1-NI | 30 | 150 | Tr14×4 | 355 | 102.5 | 16 | 23 | 38 | 8 | 2 | 9 | 4 | 890 | 107,000 | 117,700 | CAD | カート | 在庫品 |
| GN291N-30-200-R1-NI | 30 | 200 | Tr14×4 | 405 | 102.5 | 16 | 23 | 38 | 8 | 2 | 9 | 4 | 1000 | 111,000 | 122,100 | CAD | カート | 在庫品 |
| GN291N-30-300-R1-NI | 30 | 300 | Tr14×4 | 505 | 102.5 | 16 | 23 | 38 | 8 | 2 | 9 | 4 | 1210 | 121,000 | 133,100 | CAD | カート | 在庫品 |
| GN291N-40-70-R1-NI | 40 | 70 | Tr20×4 | 305 | 117.5 | 17 | 42 | 54 | 12 | 4 | 13.8 | 5 | 1640 | 114,000 | 125,400 | CAD | カート | 在庫品 |
| GN291N-40-170-R1-NI | 40 | 170 | Tr20×4 | 405 | 117.5 | 17 | 42 | 54 | 12 | 4 | 13.8 | 5 | 2080 | 125,000 | 137,500 | CAD | カート | 在庫品 |
| GN291N-40-220-R1-NI | 40 | 220 | Tr20×4 | 455 | 117.5 | 17 | 42 | 54 | 12 | 4 | 13.8 | 5 | 2310 | 130,000 | 143,000 | CAD | カート | 在庫品 |
| GN291N-40-270-R1-NI | 40 | 270 | Tr20×4 | 505 | 117.5 | 17 | 42 | 54 | 12 | 4 | 13.8 | 5 | 2530 | 134,000 | 147,400 | CAD | カート | 在庫品 |
| GN291N-40-320-R1-NI | 40 | 320 | Tr20×4 | 555 | 117.5 | 17 | 42 | 54 | 12 | 4 | 13.8 | 5 | 2750 | 140,000 | 154,000 | CAD | カート | 在庫品 |
GN291N-R1-NIの材質・仕上げ
| GN291N-R1-NI | |
|---|---|
| 本体 | SUS304 |
| 台形ねじ | SUS303 |
| リードナット | BC6 |
| フォロア | 黄銅 |
| スラストベアリング | SUS440C |
| ナット | SUS304 |
| エンドキャップ | ナイロン6 |
| キー | SUS316Ti |

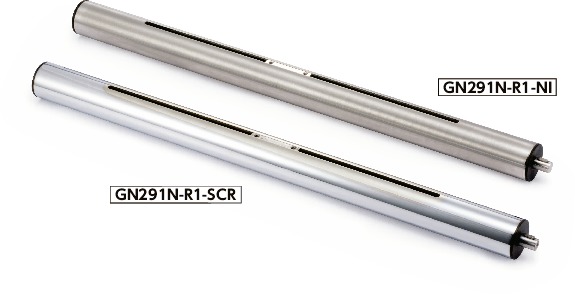

GN291N-R1-NIの特長
- アクチュエータとスライダブロックの組み合わせ⇒リニアアクチュエータの構成
スライダブロックGN131.1GN131.2GN132.1GN132.2GN145.1GN146.1GN162.1GN163.1 - 右ねじ。
- 目盛りをレーザ刻印いたします。⇒目盛り刻印サービス
- 外径・移動量・表面処理など特殊仕様の商品も製作いたします。コンタクトセンターへお問い合わせください。

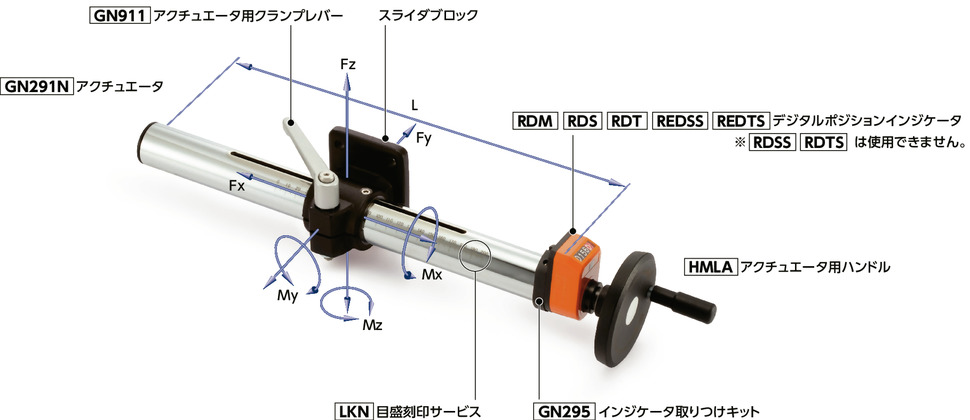

構造
耐荷重
単位 : N
| 外径 | Fx | Fy | Fz | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L=205 | L=305 | L=355 | L=405 | L=455 | L=505 | L=555 | L=205 | L=305 | L=355 | L=405 | L=455 | L=505 | L=555 | ||
| φ18 | 400 | 270 | 96 | 58 | 230 | 80 | 48 | ||||||||
| φ30 | 850 | 710 | 440 | 310 | 200 | 600 | 370 | 270 | 170 | ||||||
| φ40 | 1100 | 3400 | 1000 | 770 | 610 | 510 | 3000 | 900 | 670 | 530 | 440 | ||||
許容モーメント
単位 : N・m
| 外径 | Mx | My | Mz |
|---|---|---|---|
| φ18 | 1.5 | 4.5 | 4.5 |
| φ30 | 6.5 | 15 | 15 |
| φ40 | 15 | 42 | 42 |
台形ねじの精度
| GN291N | |
|---|---|
| ねじ公差 | 7e |
| 累積ピッチ誤差 | ±0.2/300mm |
| ナット公差 | 7H |
断面図
