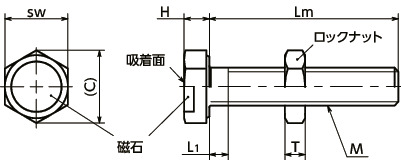

形状図
寸法・CAD・価格
単位 : mm
| 品番 | 吸着力 （N） |
M(並目) ねじの呼び |
ピッチ | Lm | C | sw | H | L1 | T | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JGB-ND-M6-12 | 25 | M6 | 1 | 12 | 11 | 10 | 4-0.5～0 | 3 | 3.2 | 5 | 1,430 | 1,573 | CAD | カート | 在庫品 |
| JGB-ND-M6-16 | 25 | M6 | 1 | 16 | 11 | 10 | 4-0.5～0 | 3 | 3.2 | 6 | 1,430 | 1,573 | CAD | カート | 在庫品 |
| JGB-ND-M6-20 | 25 | M6 | 1 | 20 | 11 | 10 | 4-0.5～0 | 3 | 3.2 | 7 | 1,430 | 1,573 | CAD | カート | 在庫品 |
| JGB-ND-M6-25 | 25 | M6 | 1 | 25 | 11 | 10 | 4-0.5～0 | 3 | 3.2 | 8 | 1,430 | 1,573 | CAD | カート | 在庫品 |
| JGB-ND-M6-30 | 25 | M6 | 1 | 30 | 11 | 10 | 4-0.5～0 | 3 | 3.2 | 9 | 1,430 | 1,573 | CAD | カート | 在庫品 |
| JGB-ND-M8-16 | 50 | M8 | 1.25 | 16 | 14.4 | 13 | 5.3-0.5～0 | 3.7 | 4 | 13 | 1,550 | 1,705 | CAD | カート | 在庫品 |
| JGB-ND-M8-20 | 50 | M8 | 1.25 | 20 | 14.4 | 13 | 5.3-0.5～0 | 3.7 | 4 | 14 | 1,550 | 1,705 | CAD | カート | 在庫品 |
| JGB-ND-M8-25 | 50 | M8 | 1.25 | 25 | 14.4 | 13 | 5.3-0.5～0 | 3.7 | 4 | 16 | 1,550 | 1,705 | CAD | カート | 在庫品 |
| JGB-ND-M8-30 | 50 | M8 | 1.25 | 30 | 14.4 | 13 | 5.3-0.5～0 | 3.7 | 4 | 17 | 1,550 | 1,705 | CAD | カート | 在庫品 |
| JGB-ND-M8-40 | 50 | M8 | 1.25 | 40 | 14.4 | 13 | 5.3-0.5～0 | 3.7 | 4 | 21 | 1,590 | 1,749 | CAD | カート | 在庫品 |
| JGB-ND-M10-20 | 75 | M10 | 1.5 | 20 | 17.8 | 17 | 6.4-0.5～0 | 4.5 | 5 | 25 | 1,870 | 2,057 | CAD | カート | 在庫品 |
| JGB-ND-M10-25 | 75 | M10 | 1.5 | 25 | 17.8 | 17 | 6.4-0.5～0 | 4.5 | 5 | 28 | 1,870 | 2,057 | CAD | カート | 在庫品 |
| JGB-ND-M10-30 | 75 | M10 | 1.5 | 30 | 17.8 | 17 | 6.4-0.5～0 | 4.5 | 5 | 31 | 1,870 | 2,057 | CAD | カート | 在庫品 |
| JGB-ND-M10-40 | 75 | M10 | 1.5 | 40 | 17.8 | 17 | 6.4-0.5～0 | 4.5 | 5 | 37 | 1,930 | 2,123 | CAD | カート | 在庫品 |
| JGB-ND-M10-50 | 75 | M10 | 1.5 | 50 | 17.8 | 17 | 6.4-0.5～0 | 4.5 | 5 | 42 | 1,930 | 2,123 | CAD | カート | 在庫品 |
| JGB-ND-M12-25 | 110 | M12 | 1.75 | 25 | 20 | 19 | 7.5-1～0 | 5.2 | 6 | 44 | 2,160 | 2,376 | CAD | カート | 在庫品 |
| JGB-ND-M12-30 | 110 | M12 | 1.75 | 30 | 20 | 19 | 7.5-1～0 | 5.2 | 6 | 48 | 2,160 | 2,376 | CAD | カート | 在庫品 |
| JGB-ND-M12-40 | 110 | M12 | 1.75 | 40 | 20 | 19 | 7.5-1～0 | 5.2 | 6 | 55 | 2,240 | 2,464 | CAD | カート | 在庫品 |
| JGB-ND-M12-50 | 110 | M12 | 1.75 | 50 | 20 | 19 | 7.5-1～0 | 5.2 | 6 | 62 | 2,320 | 2,552 | CAD | カート | 在庫品 |
| JGB-ND-M12-60 | 110 | M12 | 1.75 | 60 | 20 | 19 | 7.5-1～0 | 5.2 | 6 | 69 | 2,470 | 2,717 | CAD | カート | 在庫品 |
| JGB-ND-M16-30 | 145 | M16 | 2 | 30 | 26.8 | 24 | 10-1～0 | 6 | 8 | 93 | 2,680 | 2,948 | CAD | カート | 実働10日目出荷 |
| JGB-ND-M16-40 | 145 | M16 | 2 | 40 | 26.8 | 24 | 10-1～0 | 6 | 8 | 104 | 2,770 | 3,047 | CAD | カート | 在庫品 |
| JGB-ND-M16-50 | 145 | M16 | 2 | 50 | 26.8 | 24 | 10-1～0 | 6 | 8 | 118 | 2,850 | 3,135 | CAD | カート | 実働10日目出荷 |
| JGB-ND-M16-60 | 145 | M16 | 2 | 60 | 26.8 | 24 | 10-1～0 | 6 | 8 | 131 | 2,930 | 3,223 | CAD | カート | 実働10日目出荷 |
| JGB-ND-M16-80 | 145 | M16 | 2 | 80 | 26.8 | 24 | 10-1～0 | 6 | 8 | 157 | 3,140 | 3,454 | CAD | カート | 実働10日目出荷 |
材質・仕上げ
| JGB | |
|---|---|
| 磁石 | ネオジム ニッケルメッキ |
| ねじ部 | SUM22L 三価クロメート処理 |
| ロックナット | スティール 三価クロメート処理 |
| 耐熱温度 | 80℃ |
特長

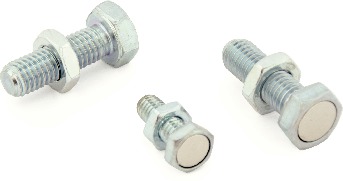

- 六角ボルト頭部にネオジムマグネットを内蔵。
- すばやいワークの位置決め・固定などの用途に。
- 全商品にロックナットが付属しています。
