  • プランジャ

PQC-12-W

クイックピンプランジャ用カムリング

Cam Ring for use with Quick Pin Plunger

安全上の注意

PQC-Wクイックピンプランジャ用カムリング

正しい使い方　ここがポイント！

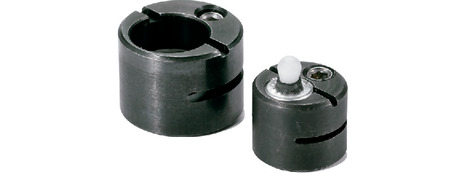

PQC-12-Wの形状図

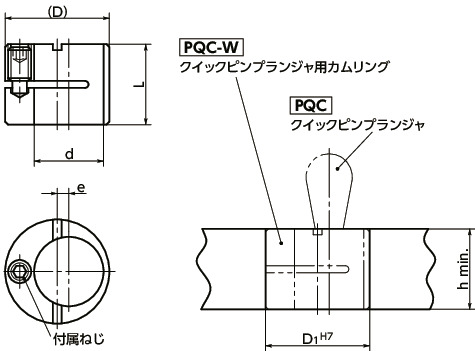

PQC-Wクイックピンプランジャ用カムリング 寸法図

単位 : mm

品番 L d D D1 h e 適用プランジャ 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
PQC-12-W 13.9 12.2 18 18 14 2 PQC-8-SA, PQC-8-SB, PQC-8-KA, PQC-8-KB 13 8,240 9,064 CAD カート 実働10日目出荷

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

PQC-12-Wの材質・仕上げ

PQC-W
本体 SUM22L
四三酸化鉄皮膜（黒）

PQC-12-Wの特長

  • クイックピンプランジャPQCの位置合わせに使用できるカムリングです。
  • 付属のねじを締めることにより、クイックピンプランジャ用カムリングPQC-Wをすばやく取りつけることができます。
  • カムリングの中心に対し、クイックピンプランジャの取りつけ穴の中心がe寸法偏心しています。このため、カムリングを回転させて、微妙な位置合わせをすることが可能です。

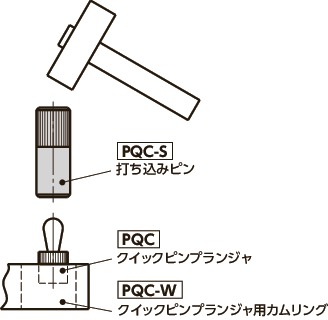

取りつけ

PQC-WへのPQCの取りつけには打ち込みピンPQC-Sをご使用ください。

PQC-Wクイックピンプランジャ用カムリング


商品品番一覧

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
