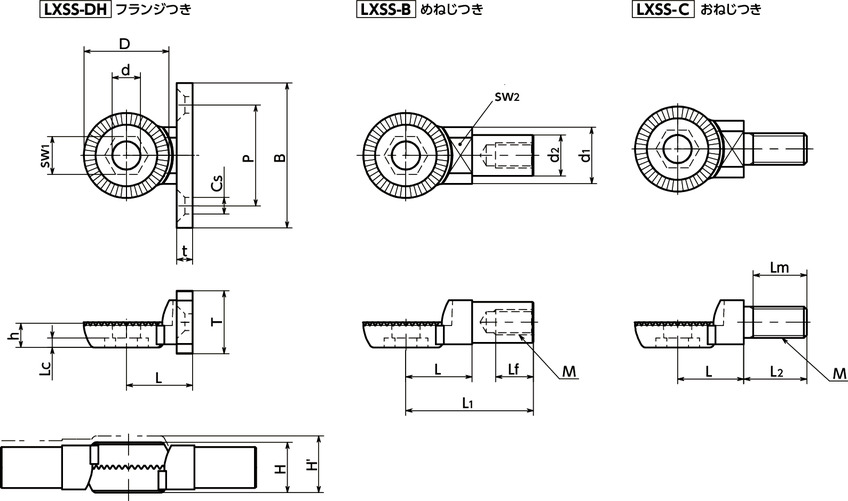

形状図
寸法・CAD・価格
単位 : mm
| 品番 | D | d | d1 | h＊1 | H | H' min. | Lc | L | sw1 | sw2 | M(並目) ねじの呼び |
ピッチ | B | Cs | T | t | P | d2 | Lf | L1 | Lm | L2 | 歯数 | タイプ | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LXSS-27-DH-60 | 27 | 9 | 18 | 8 | 16 | 16.8 | 3 | 21 | 12 | - | - | - | 46 | 5.3 | 20 | 5 | 32 | - | - | - | - | - | 60 | フランジつき | 52 | 3,910 | 4,301 | CAD | カート | 在庫品 |
| LXSS-32-DH-60 | 32 | 9 | 21 | 9.5 | 19 | 19.8 | 3 | 25 | 12 | - | - | - | 54 | 6.5 | 22 | 6 | 38 | - | - | - | - | - | 60 | フランジつき | 88 | 4,960 | 5,456 | CAD | カート | 在庫品 |
| LXSS-40-DH-60 | 40 | 11 | 27 | 12 | 24 | 25 | 4 | 30.5 | 14 | - | - | - | 70 | 8.5 | 30 | 7 | 48 | - | - | - | - | - | 60 | フランジつき | 175 | 8,210 | 9,031 | CAD | カート | 在庫品 |
| LXSS-27-DH-48 | 27 | 9 | 18 | 8 | 16 | 16.8 | 3 | 21 | 12 | - | - | - | 46 | 5.3 | 20 | 5 | 32 | - | - | - | - | - | 48 | フランジつき | 52 | 3,910 | 4,301 | CAD | カート | 実働10日目出荷 |
| LXSS-32-DH-48 | 32 | 9 | 21 | 9.5 | 19 | 19.8 | 3 | 25 | 12 | - | - | - | 54 | 6.5 | 22 | 6 | 38 | - | - | - | - | - | 48 | フランジつき | 88 | 4,960 | 5,456 | CAD | カート | 実働10日目出荷 |
| LXSS-40-DH-48 | 40 | 11 | 27 | 12 | 24 | 25 | 4 | 30.5 | 14 | - | - | - | 70 | 8.5 | 30 | 7 | 48 | - | - | - | - | - | 48 | フランジつき | 140 | 8,210 | 9,031 | CAD | カート | 実働10日目出荷 |
| LXSS-27-B-60 | 27 | 9 | 18 | 8 | 16 | 16.8 | 3 | 21 | 12 | 14 | M8 | 1.25 | - | - | - | - | - | 13 | 12 | 40.5 | - | - | 60 | めねじつき | 51 | 7,020 | 7,722 | CAD | カート | 在庫品 |
| LXSS-32-B-60 | 32 | 9 | 21 | 9.5 | 19 | 19.8 | 3 | 26 | 12 | 17 | M10 | 1.5 | - | - | - | - | - | 16 | 15 | 49.5 | - | - | 60 | めねじつき | 93 | 8,600 | 9,460 | CAD | カート | 在庫品 |
| LXSS-40-B-60 | 40 | 11 | 27 | 12 | 24 | 25 | 4 | 31.5 | 14 | 22 | M12 | 1.75 | - | - | - | - | - | 20 | 18 | 63 | - | - | 60 | めねじつき | 188 | 10,400 | 11,440 | CAD | カート | 在庫品 |
| LXSS-27-B-48 | 27 | 9 | 18 | 8 | 16 | 16.8 | 3 | 21 | 12 | 14 | M8 | 1.25 | - | - | - | - | - | 13 | 12 | 40.5 | - | - | 48 | めねじつき | 51 | 7,020 | 7,722 | CAD | カート | 実働10日目出荷 |
| LXSS-32-B-48 | 32 | 9 | 21 | 9.5 | 19 | 19.8 | 3 | 26 | 12 | 17 | M10 | 1.5 | - | - | - | - | - | 16 | 15 | 49.5 | - | - | 48 | めねじつき | 93 | 8,600 | 9,460 | CAD | カート | 実働10日目出荷 |
| LXSS-40-B-48 | 40 | 11 | 27 | 12 | 24 | 25 | 4 | 31.5 | 14 | 22 | M12 | 1.75 | - | - | - | - | - | 20 | 18 | 63 | - | - | 48 | めねじつき | 186 | 10,400 | 11,440 | CAD | カート | 実働10日目出荷 |
| LXSS-27-C-60 | 27 | 9 | 18 | 8 | 16 | 16.8 | 3 | 21 | 12 | 14 | M10 | 1.5 | - | - | - | - | - | - | - | - | 17 | 20 | 60 | おねじつき | 46 | 7,020 | 7,722 | CAD | カート | 在庫品 |
| LXSS-32-C-60 | 32 | 9 | 21 | 9.5 | 19 | 19.8 | 3 | 25 | 12 | 17 | M12 | 1.75 | - | - | - | - | - | - | - | - | 20 | 24 | 60 | おねじつき | 83 | 8,600 | 9,460 | CAD | カート | 在庫品 |
| LXSS-40-C-60 | 40 | 11 | 27 | 12 | 24 | 25 | 4 | 31 | 14 | 22 | M16 | 2 | - | - | - | - | - | - | - | - | 26 | 32 | 60 | おねじつき | 181 | 10,400 | 11,440 | CAD | カート | 在庫品 |
| LXSS-27-C-48 | 27 | 9 | 18 | 8 | 16 | 16.8 | 3 | 21 | 12 | 14 | M10 | 1.25 | - | - | - | - | - | - | - | - | 17 | 20 | 48 | おねじつき | 46 | 7,020 | 7,722 | CAD | カート | 実働10日目出荷 |
| LXSS-32-C-48 | 32 | 9 | 21 | 9.5 | 19 | 19.8 | 3 | 25 | 12 | 17 | M12 | 1.75 | - | - | - | - | - | - | - | - | 20 | 24 | 48 | おねじつき | 83 | 8,600 | 9,460 | CAD | カート | 実働10日目出荷 |
| LXSS-40-C-48 | 40 | 11 | 27 | 12 | 24 | 25 | 4 | 31 | 14 | 22 | M16 | 2 | - | - | - | - | - | - | - | - | 26 | 32 | 48 | おねじつき | 181 | 10,400 | 11,440 | CAD | カート | 実働10日目出荷 |
＊1： h寸法は歯の中間までの高さです。
材質・仕上げ
| LXSS | |
|---|---|
| 本体 | SCS13相当 |
特長
- 回転方向の割り出し・位置決め部品。
- 耐蝕性にすぐれたステンレス製。
- 接続部がついたセレーションロックです。
- セレーションロック用ジョイントセットLXLSと組み合わせて使用します。
-
歯数は60歯・48歯の2種類。同一歯数のセレーションロック2個を組み合わせることで、以下の間隔で角度を調整できます。
LXSS-＊＊-＊＊-60----60歯：6°またはその整数倍
LXSS-＊＊-＊＊-48----48歯：7.5°またはその整数倍

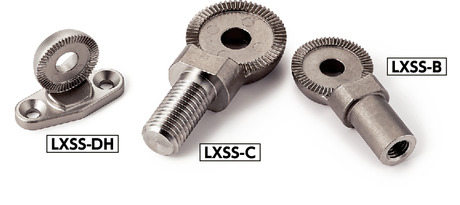

- タイプは3種類。
LXSS-DH----フランジつき
LXSS-B----めねじつき
LXSS-C----おねじつき

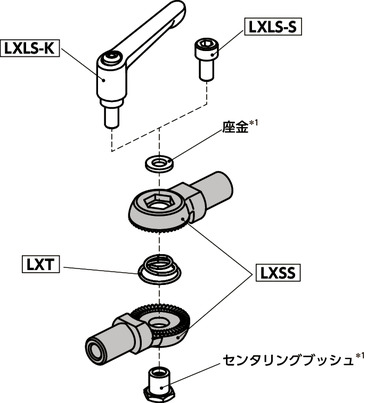

組み立て方法
＊1： 座金・センタリングブッシュはLXLSの部品です。

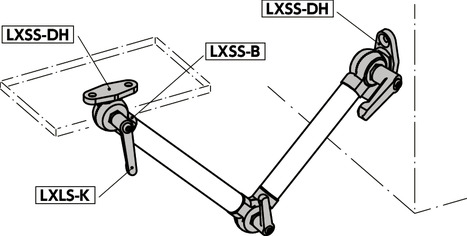

組み立て例

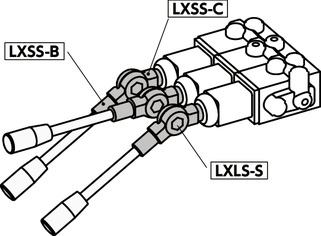

使用例
制御装置に。
