NBK

  • クイッククランプファスナ

NQTBS-5

クイッククランプファスナ用カムベース

Cam Bases for Quick Release Fasteners

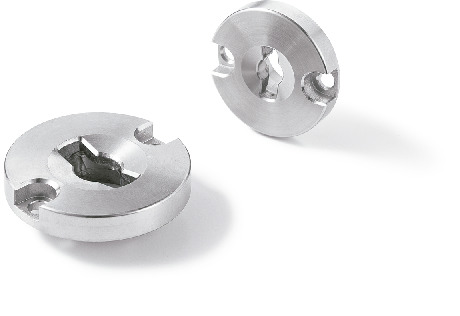

NQTBSクイッククランプファスナ用カムベース

NQTBS-5の形状図

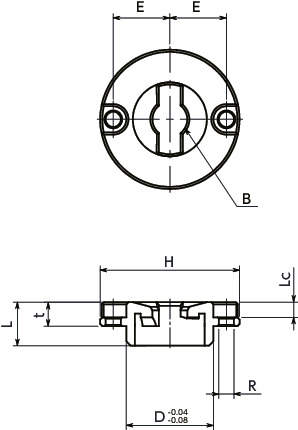

NQTBSクイッククランプファスナ用カムベース寸法図

単位 : mm

品番 H L D t B R Lc E 適用板厚 適用クイッククランプファスナ 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
NQTBS-5 25 9 14 4.5 5 3 3 10 10～ NQTS-5-BK
NQTS-5-F-BK
NQTS-5-NI
NQTS-5-F-NI		 18 4,680 5,148 CAD カート 在庫品

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

NQTBS-5の特長

  • クイッククランプファスナNQTSNQTS-NINQTS-FNQTS-F-NIを取りつけるための専用カムベース。
  • クランプ部は、クイッククランプファスナのクランプピンを挿入しやすいテーパ形状です。
  • ステンレス製。耐蝕性にすぐれています。
  • 取りつけ用の六角穴付きボルトを2本付属しています。

NQTBS-5の材質・仕上げ

NQTBS
本体 SUS630相当
六角穴付きボルト ステンレス

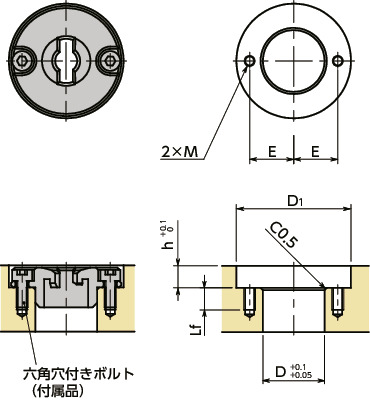

取りつけ

クイッククランプファスナNQTSNQTS-NINQTS-FNQTS-F-NIのクランプピンとNQTBSのピン取りつけ穴の位相を合わせて取りつけてください。

NQTBSクイッククランプファスナ用カムベース

単位 : mm

品番 D D1 h E Lf M（並目）
ねじの呼び ピッチ
NQTBS-5 14 26 5 10 5 M2.5 0.45
NQTBS-8 20 35 6 13 5 M3 0.5

商品品番一覧

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
