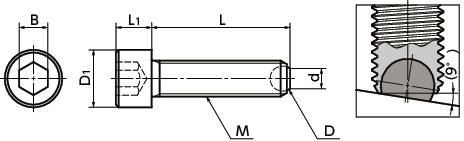

SCB-M8-40-Fの形状図
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | L | D1 | D | d（参考値） | L1 | B | 質量 (g) |
許容荷重(N) | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCB-M8-40-F | M8 | 1.25 | 40 | 13 | 5.56 | 4.4 | 8 | 6 | 21.5 | 15000 | 350 | 385 | CAD | カート | 在庫品 |
SCB-M8-40-Fの材質・仕上げ

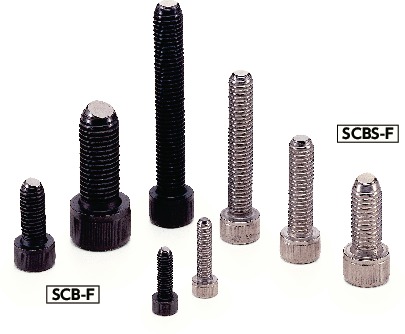

| SCB-F スティール製 | |
|---|---|
| ねじ部 | SCM435 四三酸化鉄皮膜（黒） |
| ボール | SUJ2（硬度62-67HRC） |
SCB-M8-40-Fの特長
- 平面ボールによる面接触。ワークを傷つけません。
- ボールはフレキシブルに回転。相手が傾斜面でも確実にクランプします。
- ツールホルダの止めねじや圧力ピース・ストッパなどに。
- ねじの呼び・長さ・表面処理など、特殊仕様の商品も製作します。コンタクトセンターへお問い合わせください。
仕様変更のご案内
平素はNBKサイトをご利用いただきありがとうございます。クランピングスクリュー、クランピングボルトのカタログ情報を下記の通り訂正いたします。
なお、本変更による商品自体の変更はございません。
詳しくは、
https://www.nbk1560.com/news/2025/20250311/
をご確認ください。
何卒ご理解のうえ、今後とも当社商品をご愛顧賜りますようお願い申しあげます。
