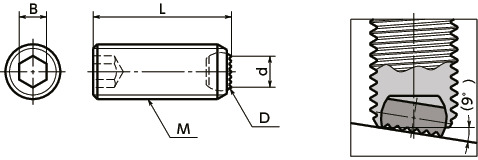

SCS-M5-8-GBの形状図
単位 : mm
| 品番 | M(並目) ねじの呼び |
ピッチ | L | D | d（参考値） | B | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCS-M5-8-GB | M5 | 0.8 | 8 | 3 | 2.4 | 2.5 | 0.8 | 1,250 | 1,375 | CAD | カート | 在庫品 |
●SCS-M8-10-GBSCS-M10-12-GBSCS-M12-16-GBSCS-M16-20-GBは六角穴深さが浅くなっています。
SCS-M5-8-GBの材質・仕上げ
| SCS-GB スティール製 | |
|---|---|
| ねじ部 | SCM435 四三酸化鉄皮膜（黒） |
| ボール | SUJ2（硬度62-67HRC)） |

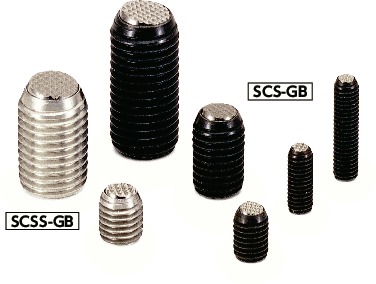

SCS-M5-8-GBの特長
- ボールはフレキシブルに回転。反転防止機構により確実にクランプします。
- 鋳肌などの粗い面も、ギザボールが確実にクランプします。
- ねじの呼び・長さ・表面処理など、特殊仕様の商品も製作します。コンタクトセンターへお問い合わせください。
仕様変更のご案内
平素はNBKサイトをご利用いただきありがとうございます。クランピングスクリュー、クランピングボルトのカタログ情報を下記の通り訂正いたします。
なお、本変更による商品自体の変更はございません。
詳しくは、
https://www.nbk1560.com/news/2025/20250311/
をご確認ください。
何卒ご理解のうえ、今後とも当社商品をご愛顧賜りますようお願い申しあげます。
