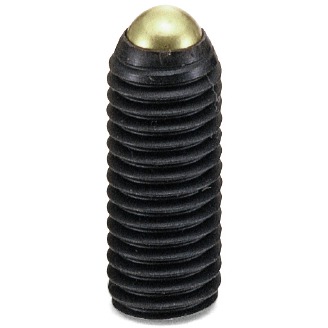

SCS-R/クランピングスクリュー - 完全ボール

Clamping Screw with Complete Ball

安全上の注意

SCS-Rクランピングスクリュー - 完全ボール

正しい使い方　ここがポイント！

動画はSCS-F（SCS-F）を用いた例です。本商品でも同様の操作で使用できます。


形状図

SCS-Rクランピングスクリュー - 完全ボール寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M3
M4
M5
M6
M8
M10
M12
M16

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ L D B 質量
(g)		 許容荷重(N) 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
SCS-M3-5-R M3 0.5 5.2 1.5 1.5 0.3 2700 300 330 CAD カート 在庫品
SCS-M3-10-R M3 0.5 10.2 1.5 1.5 0.6 2700 300 330 CAD カート 在庫品
SCS-M4-6-R M4 0.7 6.5 2.5 2 0.4 3500 140 154 CAD カート 在庫品
SCS-M4-10-R M4 0.7 10.5 2.5 2 0.7 3500 140 154 CAD カート 在庫品
SCS-M4-16-R M4 0.7 16.5 2.5 2 1 3500 140 154 CAD カート 在庫品
SCS-M5-8-R M5 0.8 8.6 3 2.5 0.8 5000 140 154 CAD カート 在庫品
SCS-M5-12-R M5 0.8 12.6 3 2.5 1.3 5000 140 154 CAD カート 在庫品
SCS-M5-20-R M5 0.8 20.6 3 2.5 2.3 5000 160 176 CAD カート 在庫品
SCS-M6-10-R M6 1 10.8 4 3 1.5 9000 140 154 CAD カート 在庫品
SCS-M6-16-R M6 1 16.8 4 3 2.5 9000 160 176 CAD カート 在庫品
SCS-M6-20-R M6 1 20.8 4 3 3.4 9000 180 198 CAD カート 在庫品
SCS-M6-25-R M6 1 25.8 4 3 4 9000 180 198 CAD カート 在庫品
SCS-M8-10-R M8 1.25 11.2 5.56 4 2.5 15000 200 220 CAD カート 在庫品
SCS-M8-12-R M8 1.25 13.2 5.56 4 3.2 15000 180 198 CAD カート 在庫品
SCS-M8-20-R M8 1.25 21.2 5.56 4 5.7 15000 190 209 CAD カート 在庫品
SCS-M8-25-R M8 1.25 26.2 5.56 4 7.7 15000 190 209 CAD カート 在庫品
SCS-M8-30-R M8 1.25 31.2 5.56 4 9 15000 200 220 CAD カート 在庫品
SCS-M10-12-R M10 1.5 13.7 7 5 5 24000 240 264 CAD カート 在庫品
SCS-M10-16-R M10 1.5 17.7 7 5 7 24000 210 231 CAD カート 在庫品
SCS-M10-20-R M10 1.5 21.7 7 5 9.5 24000 210 231 CAD カート 在庫品
SCS-M10-25-R M10 1.5 26.7 7 5 11 24000 210 231 CAD カート 在庫品
SCS-M10-35-R M10 1.5 36.7 7 5 16 24000 220 242 CAD カート 在庫品
SCS-M12-16-R M12 1.75 18 8.5 6 10 30000 320 352 CAD カート 在庫品
SCS-M12-20-R M12 1.75 22 8.5 6 12.5 30000 270 297 CAD カート 在庫品
SCS-M12-30-R M12 1.75 32 8.5 6 20 30000 290 319 CAD カート 在庫品
SCS-M12-40-R M12 1.75 42 8.5 6 28 30000 300 330 CAD カート 在庫品
SCS-M16-20-R M16 2 23.3 12 8 22 73000 440 484 CAD カート 在庫品
SCS-M16-25-R M16 2 28.3 12 8 28 73000 400 440 CAD カート 在庫品
SCS-M16-35-R M16 2 38.3 12 8 41 73000 400 440 CAD カート 在庫品
SCS-M16-50-R M16 2 53.3 12 8 48 73000 400 440 CAD カート 在庫品

●SCS-M8-10-RSCS-M10-12-RSCS-M12-16-RSCS-M16-20-Rは六角穴深さが浅くなっています。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

SCS-R スティール製
ねじ部 SCM435
四三酸化鉄皮膜（黒）
ボール SUJ2（硬度62-67HRC）

特長

  • 完全ボールによる点接触でワークを確実に固定します。
  • ツールホルダの止めねじや圧力ピース・ストッパなどに。
  • ねじの呼び・長さ・表面処理など、特殊仕様の商品も製作します。コンタクトセンターへお問い合わせください。

仕様変更のご案内

平素はNBKサイトをご利用いただきありがとうございます。

クランピングスクリュー、クランピングボルトのカタログ情報を下記の通り訂正いたします。
なお、本変更による商品自体の変更はございません。

詳しくは、
https://www.nbk1560.com/news/2025/20250311/
をご確認ください。

何卒ご理解のうえ、今後とも当社商品をご愛顧賜りますようお願い申しあげます。
