  • クランピングスクリュー・グラブスクリュー

SGB-SBP/スラストパッドつきグラブスクリュー - ボールポイントタイプ

Grub Screw with Thrust Pad - Ball Point Type

安全上の注意

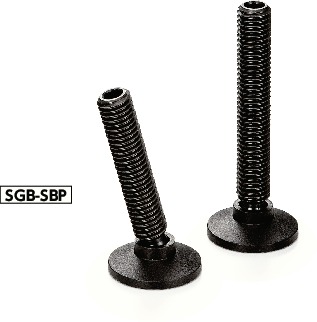

SGB-SBPスラストパッドつきグラブスクリュー - ボールポイントタイプ

形状図

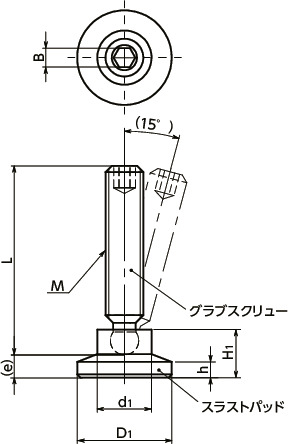

SGB-SBPスラストパッドつきグラブスクリュー - ボールポイントタイプ 寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M6
M8
M10
M12

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ D1 d1 L B H1 h e 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
SGB-M6-30-SBP15 M6 1 15 8.6 30 3 7.6 2.5 3.6 7.6 390 429 CAD カート 在庫品
SGB-M6-40-SBP15 M6 1 15 8.6 40 3 7.6 2.5 3.6 9.8 420 462 CAD カート 在庫品
SGB-M6-50-SBP15 M6 1 15 8.6 50 3 7.6 2.5 3.6 12 430 473 CAD カート 在庫品
SGB-M6-30-SBP18 M6 1 18 10.8 30 3 9.2 2.5 5.2 8.6 400 440 CAD カート 在庫品
SGB-M6-40-SBP18 M6 1 18 10.8 40 3 9.2 2.5 5.2 10.8 430 473 CAD カート 在庫品
SGB-M6-50-SBP18 M6 1 18 10.8 50 3 9.2 2.5 5.2 13 440 484 CAD カート 在庫品
SGB-M6-30-SBP21 M6 1 21 12.8 30 3 10 3 6 9.6 410 451 CAD カート 在庫品
SGB-M6-40-SBP21 M6 1 21 12.8 40 3 10 3 6 11.8 440 484 CAD カート 在庫品
SGB-M6-50-SBP21 M6 1 21 12.8 50 3 10 3 6 14 450 495 CAD カート 在庫品
SGB-M6-30-SBP25 M6 1 25 13 30 3 10.5 3 6.5 11.6 450 495 CAD カート 在庫品
SGB-M6-40-SBP25 M6 1 25 13 40 3 10.5 3 6.5 13.8 480 528 CAD カート 在庫品
SGB-M6-50-SBP25 M6 1 25 13 50 3 10.5 3 6.5 16 490 539 CAD カート 在庫品
SGB-M6-30-SBP32 M6 1 32 14 30 3 11 3 7 13.6 570 627 CAD カート 在庫品
SGB-M6-40-SBP32 M6 1 32 14 40 3 11 3 7 15.8 600 660 CAD カート 在庫品
SGB-M6-50-SBP32 M6 1 32 14 50 3 11 3 7 18 610 671 CAD カート 在庫品
SGB-M8-25-SBP15 M8 1.25 15 8.6 25 4 7.6 2.5 2.5 10 430 473 CAD カート 在庫品
SGB-M8-40-SBP15 M8 1.25 15 8.6 40 4 7.6 2.5 2.5 13 450 495 CAD カート 在庫品
SGB-M8-50-SBP15 M8 1.25 15 8.6 50 4 7.6 2.5 2.5 16 470 517 CAD カート 在庫品
SGB-M8-63-SBP15 M8 1.25 15 8.6 63 4 7.6 2.5 2.5 20 500 550 CAD カート 在庫品
SGB-M8-25-SBP18 M8 1.25 18 10.8 25 4 9.2 2.5 4.2 11 440 484 CAD カート 在庫品
SGB-M8-40-SBP18 M8 1.25 18 10.8 40 4 9.2 2.5 4.2 14 460 506 CAD カート 在庫品
SGB-M8-50-SBP18 M8 1.25 18 10.8 50 4 9.2 2.5 4.2 17 480 528 CAD カート 在庫品
SGB-M8-63-SBP18 M8 1.25 18 10.8 63 4 9.2 2.5 4.2 21 510 561 CAD カート 在庫品
SGB-M8-25-SBP21 M8 1.25 21 12.8 25 4 10 3 5 12 450 495 CAD カート 在庫品
SGB-M8-40-SBP21 M8 1.25 21 12.8 40 4 10 3 5 15 470 517 CAD カート 在庫品
SGB-M8-50-SBP21 M8 1.25 21 12.8 50 4 10 3 5 18 490 539 CAD カート 在庫品
SGB-M8-63-SBP21 M8 1.25 21 12.8 63 4 10 3 5 22 520 572 CAD カート 在庫品
SGB-M8-25-SBP25 M8 1.25 25 13 25 4 10.5 3 5.5 14 490 539 CAD カート 在庫品
SGB-M8-40-SBP25 M8 1.25 25 13 40 4 10.5 3 5.5 17 510 561 CAD カート 在庫品
SGB-M8-50-SBP25 M8 1.25 25 13 50 4 10.5 3 5.5 20 530 583 CAD カート 在庫品
SGB-M8-63-SBP25 M8 1.25 25 13 63 4 10.5 3 5.5 24 560 616 CAD カート 在庫品
SGB-M8-25-SBP32 M8 1.25 32 14 25 4 11 3 6 16 610 671 CAD カート 在庫品
SGB-M8-40-SBP32 M8 1.25 32 14 40 4 11 3 6 19 630 693 CAD カート 在庫品
SGB-M8-50-SBP32 M8 1.25 32 14 50 4 11 3 6 22 650 715 CAD カート 在庫品
SGB-M8-63-SBP32 M8 1.25 32 14 63 4 11 3 6 26 680 748 CAD カート 在庫品
SGB-M8-25-SBP40 M8 1.25 40 16 25 4 13 4 8 20 640 704 CAD カート 在庫品
SGB-M8-40-SBP40 M8 1.25 40 16 40 4 13 4 8 23 660 726 CAD カート 在庫品
SGB-M8-50-SBP40 M8 1.25 40 16 50 4 13 4 8 26 680 748 CAD カート 在庫品
SGB-M8-63-SBP40 M8 1.25 40 16 63 4 13 4 8 30 710 781 CAD カート 在庫品
SGB-M8-25-SBP50 M8 1.25 50 16 25 4 15.5 4 10.4 24 730 803 CAD カート 実働10日目出荷
SGB-M8-40-SBP50 M8 1.25 50 16 40 4 15.5 4 10.4 27 750 825 CAD カート 実働10日目出荷
SGB-M8-50-SBP50 M8 1.25 50 16 50 4 15.5 4 10.4 30 770 847 CAD カート 実働10日目出荷
SGB-M8-63-SBP50 M8 1.25 50 16 63 4 15.5 4 10.4 34 800 880 CAD カート 実働10日目出荷
SGB-M10-40-SBP18 M10 1.5 18 10.8 40 5 9.2 2.5 3.8 18 550 605 CAD カート 在庫品
SGB-M10-50-SBP18 M10 1.5 18 10.8 50 5 9.2 2.5 3.8 24 550 605 CAD カート 在庫品
SGB-M10-63-SBP18 M10 1.5 18 10.8 63 5 9.2 2.5 3.8 31 590 649 CAD カート 在庫品
SGB-M10-80-SBP18 M10 1.5 18 10.8 80 5 9.2 2.5 3.8 39 650 715 CAD カート 在庫品
SGB-M10-40-SBP21 M10 1.5 21 12.8 40 5 10 3 4.3 19 560 616 CAD カート 在庫品
SGB-M10-50-SBP21 M10 1.5 21 12.8 50 5 10 3 4.3 25 560 616 CAD カート 在庫品
SGB-M10-63-SBP21 M10 1.5 21 12.8 63 5 10 3 4.3 32 600 660 CAD カート 在庫品
SGB-M10-80-SBP21 M10 1.5 21 12.8 80 5 10 3 4.3 40 660 726 CAD カート 在庫品
SGB-M10-40-SBP25 M10 1.5 25 13 40 5 10.5 3 4.6 21 600 660 CAD カート 在庫品
SGB-M10-50-SBP25 M10 1.5 25 13 50 5 10.5 3 4.6 27 600 660 CAD カート 在庫品
SGB-M10-63-SBP25 M10 1.5 25 13 63 5 10.5 3 4.6 34 640 704 CAD カート 在庫品
SGB-M10-80-SBP25 M10 1.5 25 13 80 5 10.5 3 4.6 42 700 770 CAD カート 在庫品
SGB-M10-40-SBP32 M10 1.5 32 14 40 5 11 3 5 23 720 792 CAD カート 在庫品
SGB-M10-50-SBP32 M10 1.5 32 14 50 5 11 3 5 29 720 792 CAD カート 在庫品
SGB-M10-63-SBP32 M10 1.5 32 14 63 5 11 3 5 36 760 836 CAD カート 在庫品
SGB-M10-80-SBP32 M10 1.5 32 14 80 5 11 3 5 44 820 902 CAD カート 在庫品
SGB-M10-40-SBP40 M10 1.5 40 16 40 5 13 4 7 27 750 825 CAD カート 在庫品
SGB-M10-50-SBP40 M10 1.5 40 16 50 5 13 4 7 33 750 825 CAD カート 在庫品
SGB-M10-63-SBP40 M10 1.5 40 16 63 5 13 4 7 40 790 869 CAD カート 在庫品
SGB-M10-80-SBP40 M10 1.5 40 16 80 5 13 4 7 48 850 935 CAD カート 在庫品
SGB-M10-40-SBP50 M10 1.5 50 16 40 5 15.5 4 9.3 31 840 924 CAD カート 実働10日目出荷
SGB-M10-50-SBP50 M10 1.5 50 16 50 5 15.5 4 9.3 37 840 924 CAD カート 実働10日目出荷
SGB-M10-63-SBP50 M10 1.5 50 16 63 5 15.5 4 9.3 44 880 968 CAD カート 実働10日目出荷
SGB-M10-80-SBP50 M10 1.5 50 16 80 5 15.5 4 9.3 52 940 1,034 CAD カート 実働10日目出荷
SGB-M12-40-SBP21 M12 1.75 21 12.8 40 6 10 3 3.4 28 680 748 CAD カート 在庫品
SGB-M12-63-SBP21 M12 1.75 21 12.8 63 6 10 3 3.4 44 710 781 CAD カート 在庫品
SGB-M12-80-SBP21 M12 1.75 21 12.8 80 6 10 3 3.4 56 800 880 CAD カート 在庫品
SGB-M12-100-SBP21 M12 1.75 21 12.8 100 6 10 3 3.4 71 900 990 CAD カート 在庫品
SGB-M12-40-SBP25 M12 1.75 25 13 40 6 10.5 3 3.6 30 720 792 CAD カート 在庫品
SGB-M12-63-SBP25 M12 1.75 25 13 63 6 10.5 3 3.6 46 750 825 CAD カート 在庫品
SGB-M12-80-SBP25 M12 1.75 25 13 80 6 10.5 3 3.6 58 840 924 CAD カート 在庫品
SGB-M12-100-SBP25 M12 1.75 25 13 100 6 10.5 3 3.6 73 940 1,034 CAD カート 在庫品
SGB-M12-40-SBP32 M12 1.75 32 14 40 6 11 3 4.2 32 840 924 CAD カート 在庫品
SGB-M12-63-SBP32 M12 1.75 32 14 63 6 11 3 4.2 48 870 957 CAD カート 在庫品
SGB-M12-80-SBP32 M12 1.75 32 14 80 6 11 3 4.2 60 960 1,056 CAD カート 在庫品
SGB-M12-100-SBP32 M12 1.75 32 14 100 6 11 3 4.2 75 1,060 1,166 CAD カート 在庫品
SGB-M12-40-SBP40 M12 1.75 40 16 40 6 13 4 6.2 36 870 957 CAD カート 在庫品
SGB-M12-63-SBP40 M12 1.75 40 16 63 6 13 4 6.2 52 900 990 CAD カート 在庫品
SGB-M12-80-SBP40 M12 1.75 40 16 80 6 13 4 6.2 64 990 1,089 CAD カート 在庫品
SGB-M12-100-SBP40 M12 1.75 40 16 100 6 13 4 6.2 79 1,090 1,199 CAD カート 在庫品
SGB-M12-40-SBP50 M12 1.75 50 16 40 6 15.5 4 8.7 40 960 1,056 CAD カート 実働10日目出荷
SGB-M12-63-SBP50 M12 1.75 50 16 63 6 15.5 4 8.7 56 990 1,089 CAD カート 実働10日目出荷
SGB-M12-80-SBP50 M12 1.75 50 16 80 6 15.5 4 8.7 68 1,080 1,188 CAD カート 実働10日目出荷
SGB-M12-100-SBP50 M12 1.75 50 16 100 6 15.5 4 8.7 83 1,180 1,298 CAD カート 実働10日目出荷

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

SGB-SBP
グラブスクリュー SUM22L
四三酸化鉄皮膜（黒）
スラストパッド ポリアセタール（つや消し黒）

特長

  • スラストパッドつきグラブスクリュー。
  • ワークの締めつけや、位置決め・ストッパなどの用途に使用できます。
  • レバー・ノブなどに組みつけてご使用ください。
  • パッドはプラスティック製のため、ワークを傷つけません。
  • スラストパッドはグラブスクリューに対して約15°まで傾きます。ワークの表面が不均一あるいは傾いている場合などに効果的です。
  • グラブスクリューとスラストパッドは組みつけ前の状態で出荷します。グラブスクリューをスラストパッドにまっすぐ押し込むだけで組みつけができます。

関連商品

グラブスクリューおよびスラストパッドは単体でもご注文いただけます。
SGB
SBP

SGB-SBPスラストパッドつきグラブスクリュー - ボールポイントタイプ


関連サービス

商品品番一覧

SGB-M10-SBP18

SGB-M10-SBP21

SGB-M10-SBP25

SGB-M10-SBP32

SGB-M10-SBP40

SGB-M10-SBP50

SGB-M12-SBP21

SGB-M12-SBP25

SGB-M12-SBP32

SGB-M12-SBP40

SGB-M12-SBP50

SGB-M6-SBP15

SGB-M6-SBP18

SGB-M6-SBP21

SGB-M6-SBP25

SGB-M6-SBP32

SGB-M8-SBP15

SGB-M8-SBP18

SGB-M8-SBP21

SGB-M8-SBP25

SGB-M8-SBP32

SGB-M8-SBP40

SGB-M8-SBP50

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
