  • クランピングスクリュー・グラブスクリュー

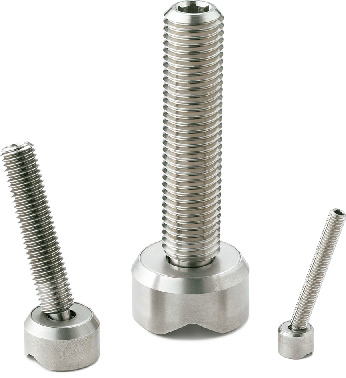

SGTS-STPS-P/スラストパッドつきグラブスクリュー（ステンレス製グラブスクリュー） - スラストポイントタイプ

Grub Screw with Thrust Pad - Thrust Point Type

安全上の注意

SGTS-STPS-P

形状図

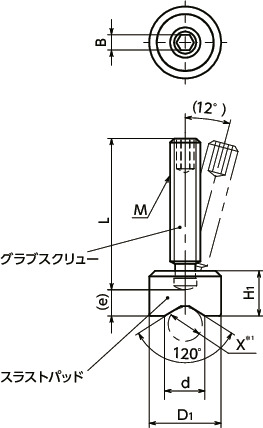

SGTS-STPS-Pスラストパッドつきグラブスクリュー（ステンレス製グラブスクリュー） - スラストポイントタイプ 寸法図

＊1：　適応シャフトまたはパイプ径

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M6
M8
M10
M12
M16
M20

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ D1 d L H1 e B X 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
min. max.
SGTS-M6-30-STPS12-P M6 1 12 8 30 9 4.5 3 7.5 16 10 2,530 2,783 CAD カート 実働10日目出荷
SGTS-M6-35-STPS12-P M6 1 12 8 35 9 4.5 3 7.5 16 11 2,540 2,794 CAD カート 実働10日目出荷
SGTS-M6-40-STPS12-P M6 1 12 8 40 9 4.5 3 7.5 16 12 2,540 2,794 CAD カート 実働10日目出荷
SGTS-M6-45-STPS12-P M6 1 12 8 45 9 4.5 3 7.5 16 13 2,550 2,805 CAD カート 実働10日目出荷
SGTS-M6-50-STPS12-P M6 1 12 8 50 9 4.5 3 7.5 16 14 2,570 2,827 CAD カート 実働10日目出荷
SGTS-M8-35-STPS16-P M8 1.25 16 10 35 11 5.3 4 7.5 20 22 2,770 3,047 CAD カート 実働10日目出荷
SGTS-M8-40-STPS16-P M8 1.25 16 10 40 11 5.3 4 7.5 20 24 2,790 3,069 CAD カート 実働10日目出荷
SGTS-M8-45-STPS16-P M8 1.25 16 10 45 11 5.3 4 7.5 20 26 2,810 3,091 CAD カート 実働10日目出荷
SGTS-M8-50-STPS16-P M8 1.25 16 10 50 11 5.3 4 7.5 20 27 2,820 3,102 CAD カート 実働10日目出荷
SGTS-M8-60-STPS16-P M8 1.25 16 10 60 11 5.3 4 7.5 20 30 2,850 3,135 CAD カート 実働10日目出荷
SGTS-M8-70-STPS16-P M8 1.25 16 10 70 11 5.3 4 7.5 20 33 2,890 3,179 CAD カート 実働10日目出荷
SGTS-M10-45-STPS20-P M10 1.5 20 12 45 13 5.6 5 7.5 24 43 3,080 3,388 CAD カート 実働10日目出荷
SGTS-M10-50-STPS20-P M10 1.5 20 12 50 13 5.6 5 7.5 24 46 3,110 3,421 CAD カート 実働10日目出荷
SGTS-M10-55-STPS20-P M10 1.5 20 12 55 13 5.6 5 7.5 24 48 3,130 3,443 CAD カート 実働10日目出荷
SGTS-M10-60-STPS20-P M10 1.5 20 12 60 13 5.6 5 7.5 24 50 3,160 3,476 CAD カート 実働10日目出荷
SGTS-M10-65-STPS20-P M10 1.5 20 12 65 13 5.6 5 7.5 24 53 3,180 3,498 CAD カート 実働10日目出荷
SGTS-M10-80-STPS20-P M10 1.5 20 12 80 13 5.6 5 7.5 24 60 3,270 3,597 CAD カート 実働10日目出荷
SGTS-M10-45-STPS25-P M10 1.5 25 16 45 15 6.9 5 7.5 32 61 3,950 4,345 CAD カート 実働10日目出荷
SGTS-M10-50-STPS25-P M10 1.5 25 16 50 15 6.9 5 7.5 32 64 3,980 4,378 CAD カート 実働10日目出荷
SGTS-M10-55-STPS25-P M10 1.5 25 16 55 15 6.9 5 7.5 32 66 4,000 4,400 CAD カート 実働10日目出荷
SGTS-M10-60-STPS25-P M10 1.5 25 16 60 15 6.9 5 7.5 32 68 4,030 4,433 CAD カート 実働10日目出荷
SGTS-M10-65-STPS25-P M10 1.5 25 16 65 15 6.9 5 7.5 32 71 4,050 4,455 CAD カート 実働10日目出荷
SGTS-M10-80-STPS25-P M10 1.5 25 16 80 15 6.9 5 7.5 32 78 4,140 4,554 CAD カート 実働10日目出荷
SGTS-M12-50-STPS20-P M12 1.75 20 12 50 13 5.6 6 7.5 24 53 3,260 3,586 CAD カート 実働10日目出荷
SGTS-M12-60-STPS20-P M12 1.75 20 12 60 13 5.6 6 7.5 24 60 3,320 3,652 CAD カート 実働10日目出荷
SGTS-M12-65-STPS20-P M12 1.75 20 12 65 13 5.6 6 7.5 24 63 3,370 3,707 CAD カート 実働10日目出荷
SGTS-M12-70-STPS20-P M12 1.75 20 12 70 13 5.6 6 7.5 24 67 3,390 3,729 CAD カート 実働10日目出荷
SGTS-M12-80-STPS20-P M12 1.75 20 12 80 13 5.6 6 7.5 24 74 3,460 3,806 CAD カート 実働10日目出荷
SGTS-M12-100-STPS20-P M12 1.75 20 12 100 13 5.6 6 7.5 24 89 3,620 3,982 CAD カート 実働10日目出荷
SGTS-M12-50-STPS25-P M12 1.75 25 16 50 15 6.9 6 7.5 32 71 4,130 4,543 CAD カート 実働10日目出荷
SGTS-M12-60-STPS25-P M12 1.75 25 16 60 15 6.9 6 7.5 32 78 4,190 4,609 CAD カート 実働10日目出荷
SGTS-M12-65-STPS25-P M12 1.75 25 16 65 15 6.9 6 7.5 32 81 4,240 4,664 CAD カート 実働10日目出荷
SGTS-M12-70-STPS25-P M12 1.75 25 16 70 15 6.9 6 7.5 32 85 4,260 4,686 CAD カート 実働10日目出荷
SGTS-M12-80-STPS25-P M12 1.75 25 16 80 15 6.9 6 7.5 32 92 4,330 4,763 CAD カート 実働10日目出荷
SGTS-M12-100-STPS25-P M12 1.75 25 16 100 15 6.9 6 7.5 32 107 4,490 4,939 CAD カート 実働10日目出荷
SGTS-M16-65-STPS32-P M16 2 32 22 65 19 9.5 8 7.5 44 153 5,790 6,369 CAD カート 実働10日目出荷
SGTS-M16-70-STPS32-P M16 2 32 22 70 19 9.5 8 7.5 44 159 5,880 6,468 CAD カート 実働10日目出荷
SGTS-M16-75-STPS32-P M16 2 32 22 75 19 9.5 8 7.5 44 165 5,950 6,545 CAD カート 実働10日目出荷
SGTS-M16-80-STPS32-P M16 2 32 22 80 19 9.5 8 7.5 44 172 6,020 6,622 CAD カート 実働10日目出荷
SGTS-M16-100-STPS32-P M16 2 32 22 100 19 9.5 8 7.5 44 199 6,290 6,919 CAD カート 実働10日目出荷
SGTS-M16-125-STPS32-P M16 2 32 22 125 19 9.5 8 7.5 44 231 6,620 7,282 CAD カート 実働10日目出荷
SGTS-M20-80-STPS40-P M20 2.5 40 25 80 22 10.5 10 7.5 50 304 8,370 9,207 CAD カート 実働10日目出荷
SGTS-M20-90-STPS40-P M20 2.5 40 25 90 22 10.5 10 7.5 50 324 8,470 9,317 CAD カート 実働10日目出荷
SGTS-M20-100-STPS40-P M20 2.5 40 25 100 22 10.5 10 7.5 50 345 8,570 9,427 CAD カート 実働10日目出荷
SGTS-M20-125-STPS40-P M20 2.5 40 25 125 22 10.5 10 7.5 50 396 8,870 9,757 CAD カート 実働10日目出荷
SGTS-M20-150-STPS40-P M20 2.5 40 25 150 22 10.5 10 7.5 50 447 9,190 10,109 CAD カート 実働10日目出荷

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

SGTS-STPS-P
グラブスクリュー SUS304相当
スラストパッド SUS304相当

特長

  • 耐蝕性にすぐれたステンレス製のスラストパッドつきグラブスクリュー。
  • ワークの締めつけや、位置決め・ストッパなどの用途に使用できます。
  • レバー・ノブなどに組みつけてご使用ください。
  • スラストパッド底面の受け溝がシャフトやパイプなどの円筒形状のワークを確実に固定します。
  • スラストパッドはグラブスクリューに対して、約12°まで傾きます。
  • グラブスクリューとスラストパッドは組みつけ前の状態で出荷します。グラブスクリューをスラストパッドにまっすぐ押し込むだけで組みつけができます。

使用上の注意

ハンマーなどで叩き込まないでください。無理な組みつけはスラストパッドのスナップリング破損の原因になります。

関連商品

グラブスクリューおよびスラストパッドは単体でもご注文いただけます。
SGTS
STPS-P

SGTS-STPS-P
