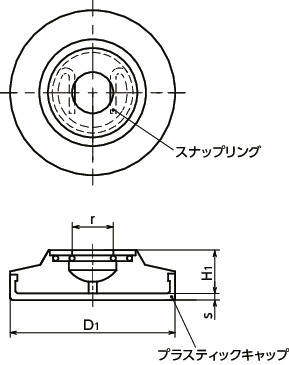

形状図
寸法・CAD・価格
単位 : mm
| 品番 | 適用グラブスクリュー | D1 | r | H1 | s | 質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SCPS-50-M12-KR | SGTS-M12 | 50 | 9.2 | 11.5 | 2 | 118 | 5,070 | 5,577 | CAD | カート | 実働15日目出荷 |
| SCPS-50-M16-KR | SGTS-M16 | 50 | 12.5 | 13.5 | 2 | 122 | 5,140 | 5,654 | CAD | カート | 実働15日目出荷 |
| SCPS-60-M16-KR | SGTS-M16 | 60 | 12.5 | 13.5 | 2 | 200 | 6,190 | 6,809 | CAD | カート | 実働15日目出荷 |
| SCPS-60-M20-KR | SGTS-M20 | 60 | 16.5 | 15.5 | 2 | 206 | 6,260 | 6,886 | CAD | カート | 実働15日目出荷 |
| SCPS-80-M16-KR | SGTS-M16 | 80 | 12.5 | 18 | 2.5 | 427 | 13,900 | 15,290 | CAD | カート | 実働15日目出荷 |
| SCPS-80-M20-KR | SGTS-M20 | 80 | 16.5 | 20 | 2.5 | 438 | 15,200 | 16,720 | CAD | カート | 実働15日目出荷 |
| SCPS-100-M16-KR | SGTS-M16 | 100 | 12.5 | 20 | 3 | 782 | 18,100 | 19,910 | CAD | カート | 実働15日目出荷 |
| SCPS-100-M20-KR | SGTS-M20 | 100 | 16.5 | 22 | 3 | 797 | 19,100 | 21,010 | CAD | カート | 実働15日目出荷 |
材質・仕上げ
| SCPS-KR | |
|---|---|
| スラストパッド | SUS304相当 |
| プラスティックキャップ | TPE（黒） 硬度ショアA75 |
特長

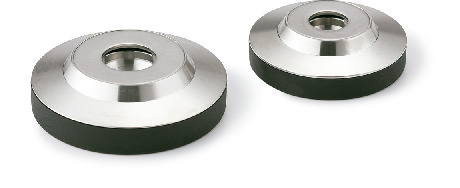

- 耐蝕性にすぐれたステンレス製のスラストパッド。
- グラブスクリューSGTSを別途購入し、セットでご使用ください。SGTS
- グラブスクリューをスラストパッドにまっすぐ押し込むだけで組みつけができます。
- スラストパッドはグラブスクリューに対して約12°まで傾きます。ワークの表面が傾いている場合などに効果的です。
- 大径パッドにより面圧を低減します。
- 滑り止めに効果的なTPE製キャップつき。
- グラブスクリューとスラストパッドがセットになった商品SGTS-SCPS-KRもあります。SGTS-SCPS-KR
